SATEL INTEGRA 41
La valeur des résistances de fin de ligne pour les zones sur la carte principale de la centrale
INTEGRA 128-WRL sont programmés :
• en mode service à l’aide de la fonction R
ESIST . EOL R1 et R ESIST . EOL R2 (
S
TRUCTURE
M
ATERIEL
R
ESIST . EOL R1 /
R
ÉSIST . EOL R2) ;
• dans le programme D
LOAD X, fenêtre « Structure », onglet « Matériel » après le clic
sur la carte principale de la centrale.
La valeur programmée des résistances de fin de ligne pour les zones sur la carte
principale de la centrale INTEGRA 128-WRL s’applique aussi aux zones dans
les claviers :
− INT-KLCD et INT-KLCDR en version d’électronique 3.2 et de logiciel 2.11
(ou ultérieure),
− INT-KLFR.
La valeur des résistances de fin de ligne pour les zones dans les modules d’extension
des zones en version du logiciel 4.00 ou ultérieure est programmée :
• en mode service à l’aide de la fonction R
ESIST . EOL R1 et R ESIST . EOL R2 (
S
TRUCTURE
M
ATERIEL
M
ODULES D ’ EXTENSION
R
EGLAGES
[nom du module d’extension] R
ESIST .
EOL R1 /
R
ESIST . EOL R2) ;
• dans le programme D
LOAD X, fenêtre « S TRUCTURE », onglet « Matériel » après le clic sur
le module d’extension donné.

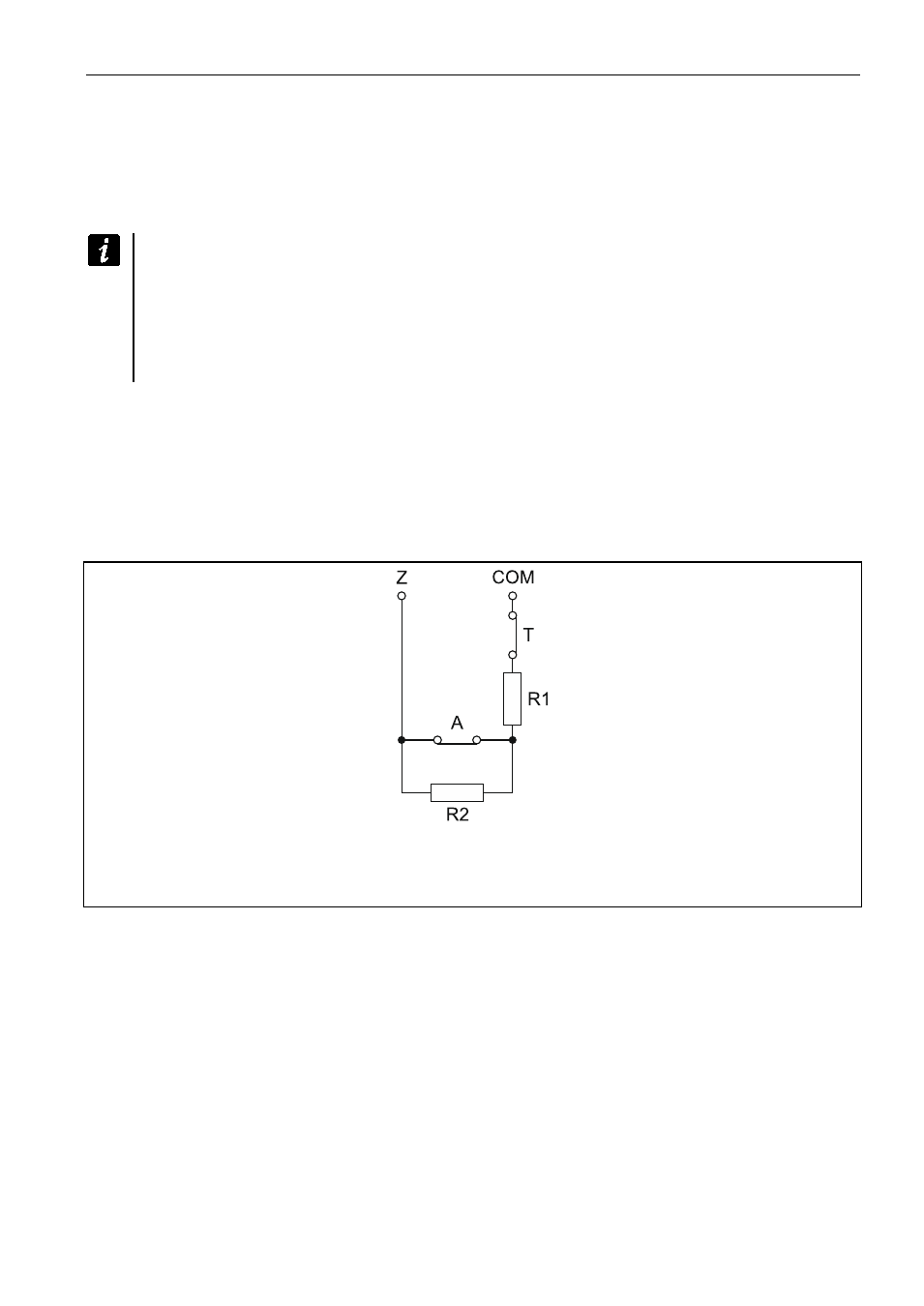

Fig. 4. Numérotation des résistances fin de ligne. T – sabotage. A – alarme. La valeur
de la résistance pour la configuration EOL est la somme des valeurs programmées
pour R1 et R2.
Pour les zones dans le clavier INT-KSG la valeur des résistances est définie dans
le programme D
LOAD X, fenêtre « Structure », onglet « Matériel ». Cliquer sur le clavier
donné, ensuite sélectionner l’onglet correspondant. La valeur de ces résistances ne peut pas
être programmée à l’aide du clavier.
3.3.3 Programmation des zones
Les zones sont programmées :
• dans le clavier en mode service à l’aide de la fonction disponible au sous-menu
Z ONES ;
• dans le programme D
LOAD X :
1. dans la fenêtre « Structure », onglet « Système » après le clic sur la zone
sélectionnée ;
2. dans la fenêtre « Zones ».
