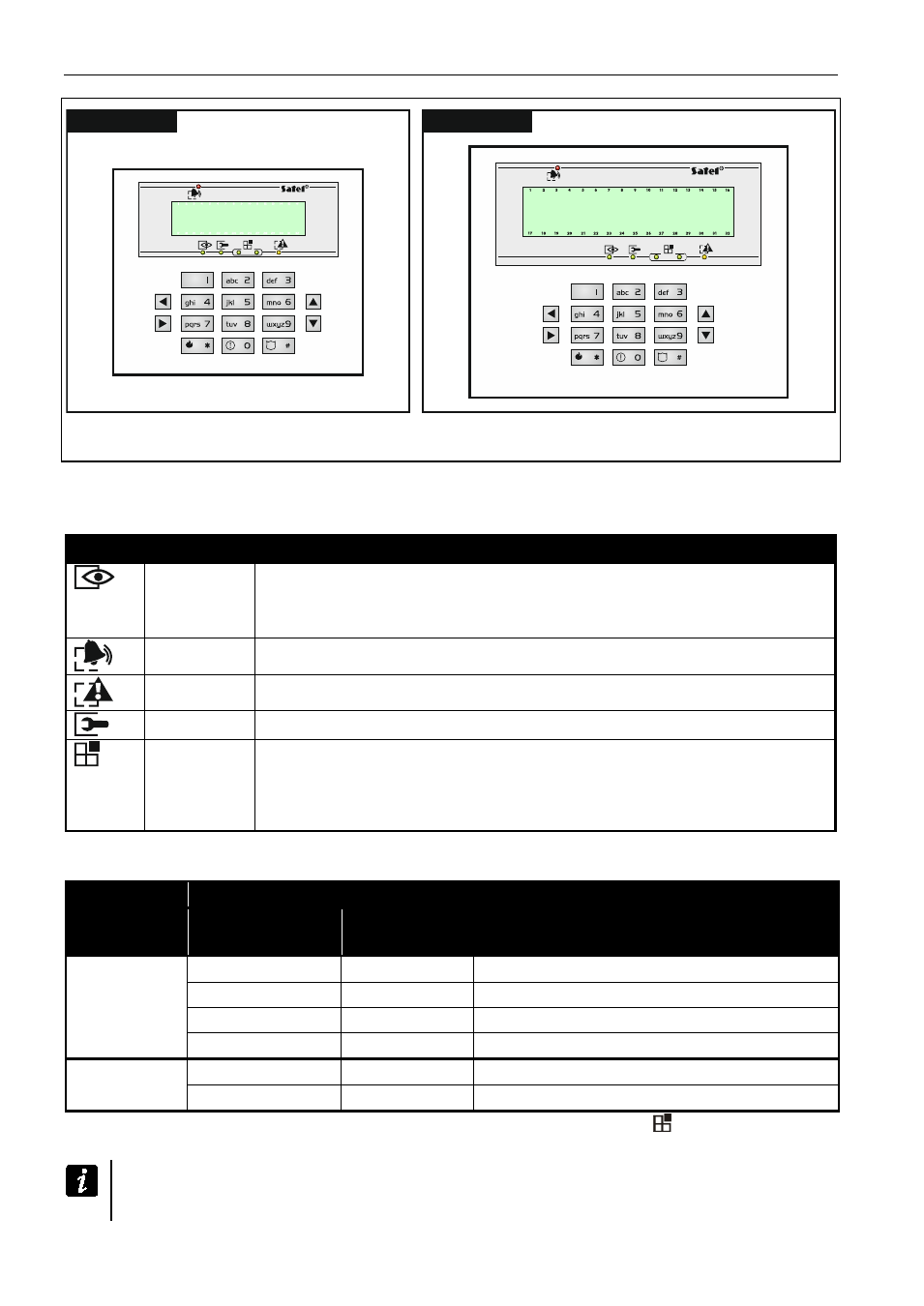

8 Manuel utilisateur SATEL
INT-KLCDS INT-KLCDL
Fig. 2. Clavier sans rabat.
5.1.2 Voyants LED
Voyant Couleur Description de fonctionnement
vert allumé – toutes les partitions gérées par le clavier sont armées
clignote – certaines partitions gérées par le clavier sont armées
ou la temporisation de sortie est activée
rouge allumé ou clignote – alarme ou mémoire d’alarme
jaune clignote – panne ou mémoire d’alarme
vert clignote – mode service activé
vert si l’état de zones est présenté ou le clavier passe en mode
graphique de programmation (voir: chapitre S
ELECTION DANS LA LISTE
A CHOIX MULTIPLE p. 16), deux voyants indiquent le groupe
de données en cours d’affichage (voir : tableau 2)
Tableau 1. Description des voyants LED du clavier.
Type de
données
Voyant
Information gauche /
supérieur
droit /
inférieur
Zones /
Sorties
éteint éteint numéros 1-32
éteint allumé numéros 33-64
allumé éteint numéros 65-96
allumé allumé numéros 97-128
Modules
d’extension éteint éteint adresses du système 0-31 (00-1F HEX)
éteint allumé adresses du système 32-63 (20-3F HEX)
Tableau 2. Informations présentées par les voyants .
L’information sur l’armement peut être éteinte à l’expiration de la durée définie par
l’installateur.
