2.2 Dimensions de l'appareil du module externe
A
B
C
D
E

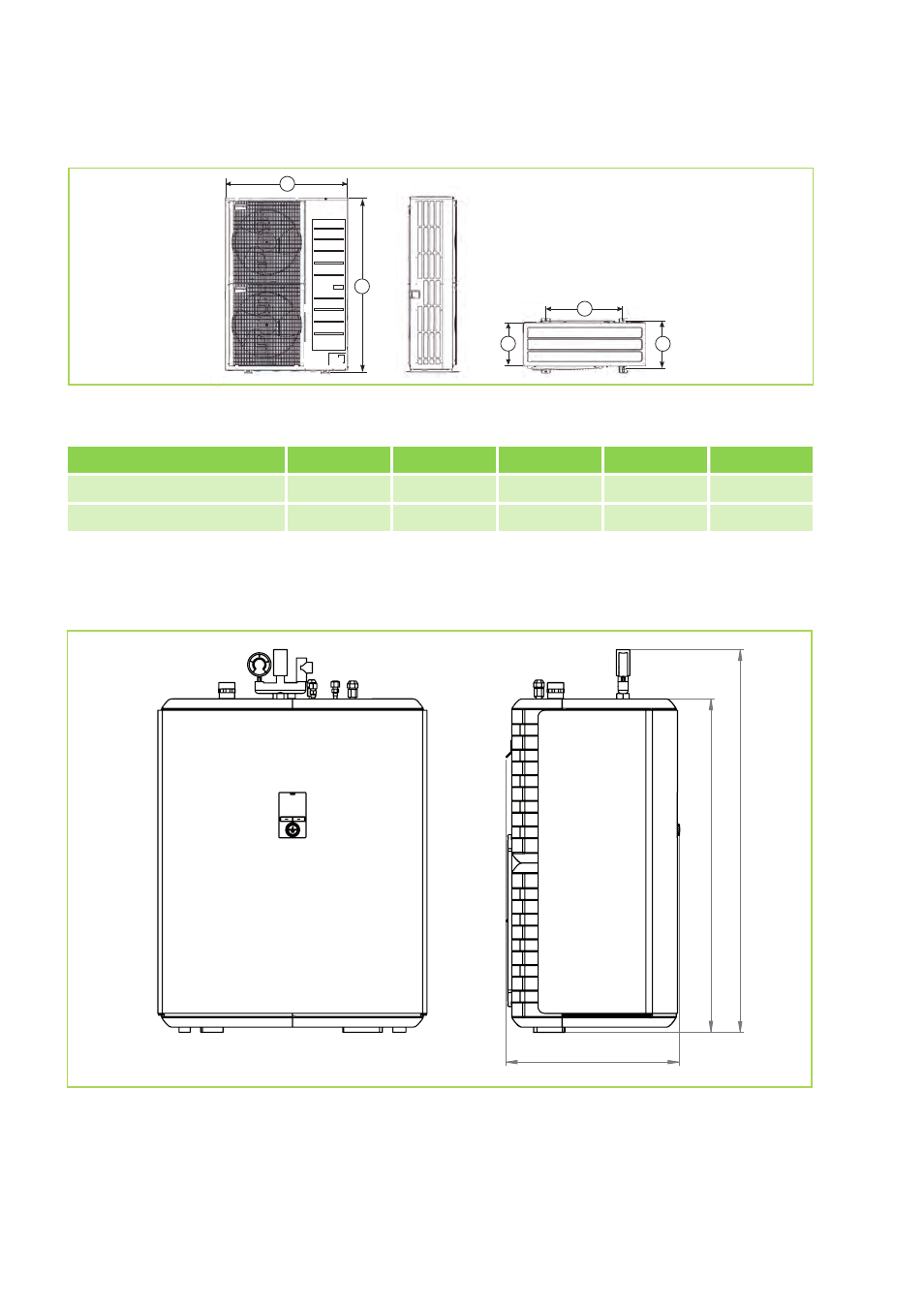

Fig. 1: Dimensions du module externeWKF 120/180 Duo AM
Dimensions en mm A B C D E
WKF 120 Duo AM 940 1 010 330 620 360
WKF 180 Duo AM 940 1 430 330 620 350
2.3 Dimensions de l'appareil du module interne
Dimensions de l'appareil du module interne WKF 120/180 Duo
510
980
1175
Fig. 2: Dimensions du module interne série WKF 120/180 Duo (toutes les mesures en mm)
