17

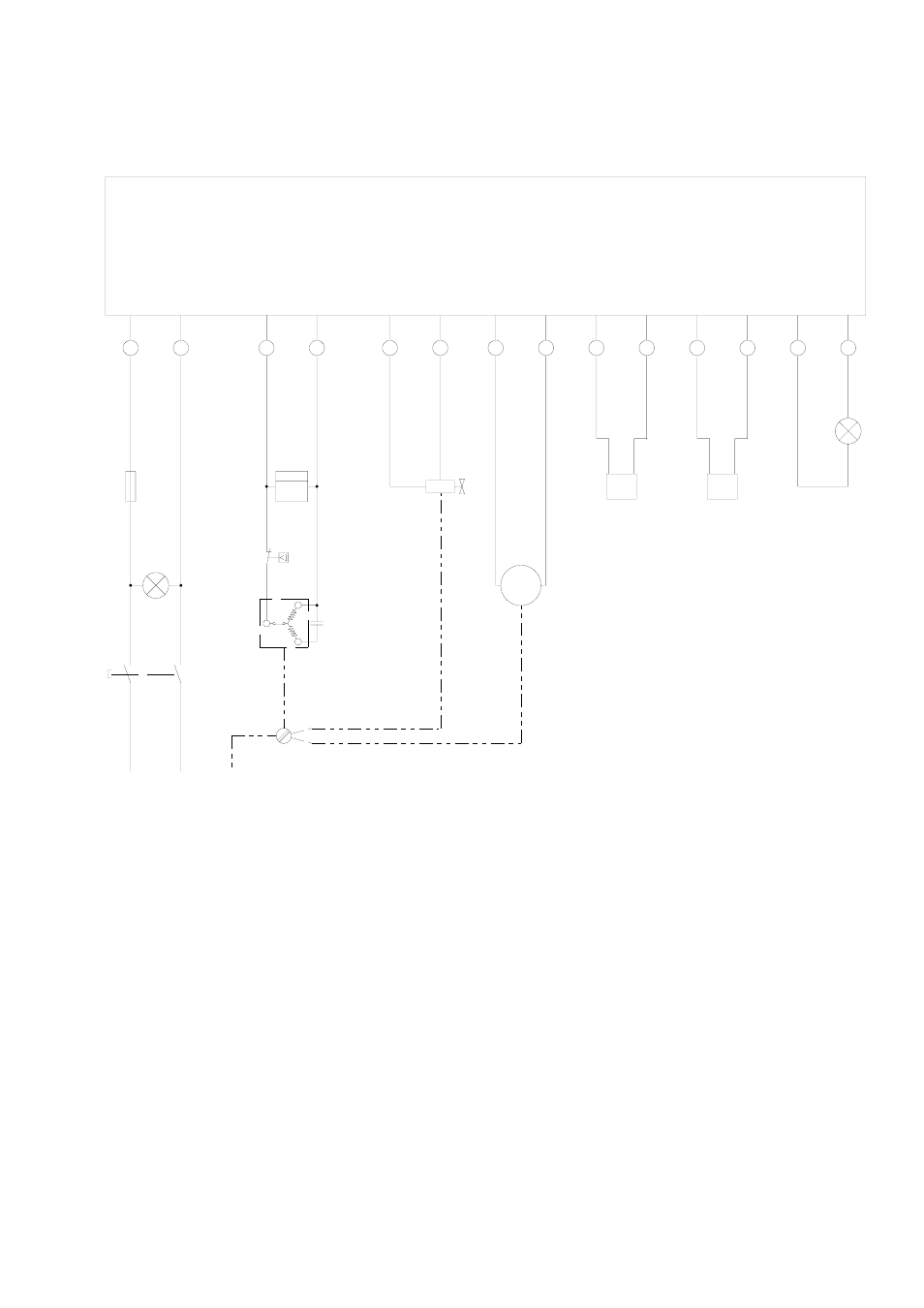

Schéma des connexions AMT 90-E
C1 = condensateur
F1 = fusible
H2 = voyant vert (service)
H3 = voyant rouge (dérangement)
M1 = moteur de compresseur
M2 = moteur de ventilateur
OP = disjoncteur de surcharge , compresseur
P1 = compteur horaire
R1 = palpeur de température (orange)
R2 = palpeur de température (bleu)
S1 = interrupteur de service
Y1 = électrovanne
MAINS COMPR. VALVE FAN COND.
NTC
EVAP.
NTC
FAIL
LAMP
1 2 3 4 5 6 7 8 20 21 22 23 24 25
platine de contrôle
H2
vert
S1
F1
8,2 A
5 2
4 1
C
S
R
h
P1
L1 N
L1 N PE
230V / 1~ / 50Hz
M1
Y1
M2
M
1~
R1
orange
R2
bleu
H3
rouge
C1
L1 N OP
