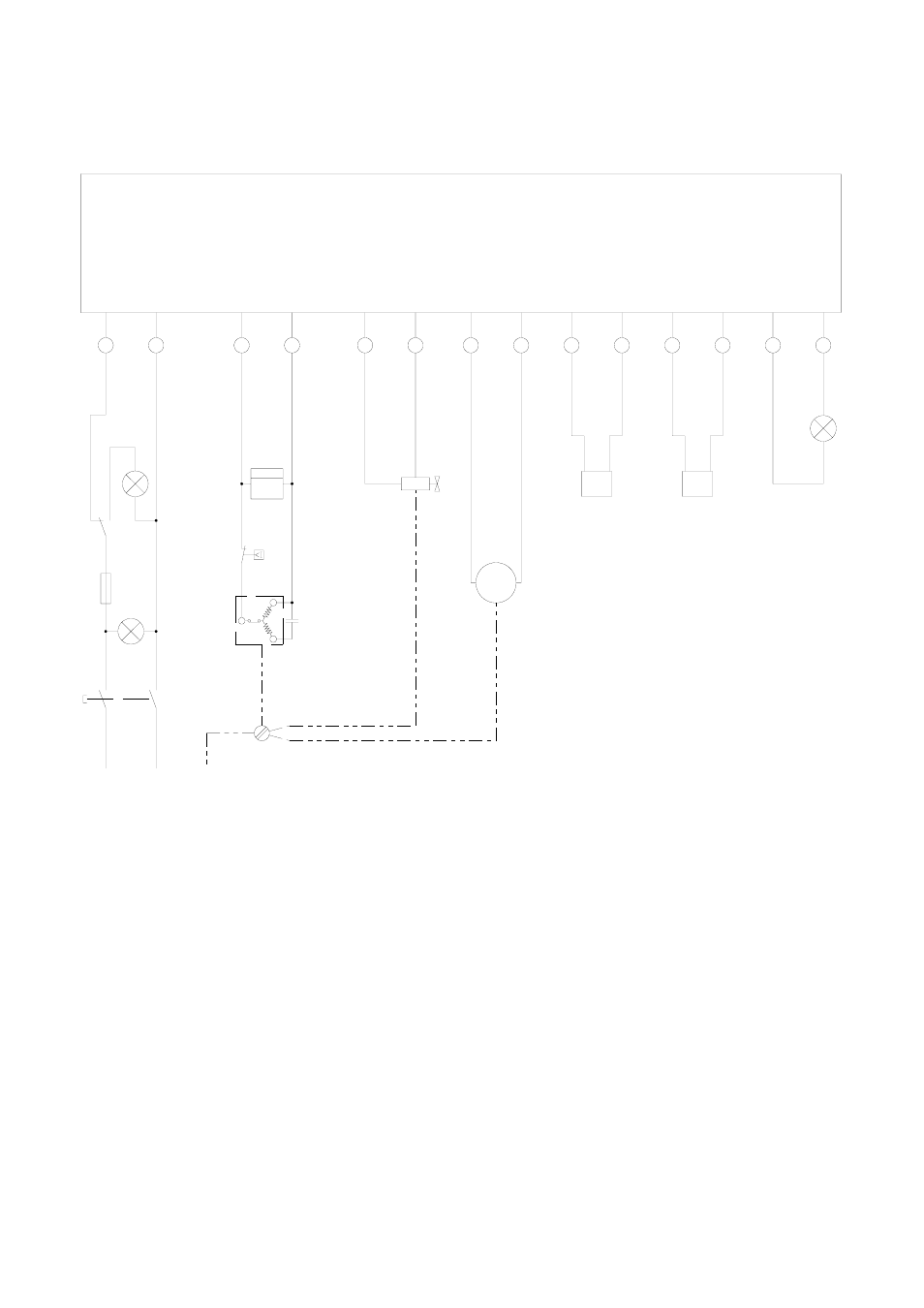

Schéma des connexions AMT 60-E
C1 = condensateur
F1 = fusible
H1 = voyant jaune (réservoir plein)
H2 = voyant vert (service)
H3 = voyant
rouge
(dérangement)
M1 = moteur de compresseur
M2 = moteur de ventilateur
OP = disjoncteur de surcharge
,
compresseur
P1 = compteur
horaire
R1 = palpeur de température (orange)
R2 = palpeur de température (bleu)
S1 = interrupteur de service
S2 = micro-commutateur
Y1 = électrovanne
MAINS
COMPR.
VALVE
FAN
COND.
NTC
EVAP.
NTC
FAIL
LAMP
1
2
3
4
5
6
7
8
20
21
22
23
24
25
platine de contrôle
H1
jaune
H2
vert
S1
S2
5
2
4
1
C
S
R
h
P1
L1
N
L1
N
PE
230V / 1~ / 50Hz
M1
Y1
M
1~
R1
orange
R2
bleu
H3
rouge
C1
OP
F1
8,2 A
M2
L1
N
2
4
1
Nous nous réservons le droit de modifier les dimensions et la construction si cela sert au progrès technique.
