Montage vertical
Les installations de gaz d'échappement sont des instal-
lations montées dans ou sur des bâtiments et servant
exclusivement à évacuer par le toit les gaz d'échappe-
ment provenant de foyers de combustion. Pour la plani-
fication et la mise en place d'installations de gaz
d'échappement, observez en particulier :
◊ ordonnance en vigueur sur les installations de
combustion
◊ ordonnance en vigueur sur les travaux de construction
*
La mise en place de l'installation de gaz d'échap-
pement doit en tous les cas être agréée.
Installation de gaz
d‘échappement
En règle générale, l'appareil sera branché à une instal-
lation de gaz d'échappement adéquate et agréée.
Lors de la planification de l'installation de gaz d'échap-
pement, observez les points suivants :
◊ La mise en place et le montage de l'installation de
gaz d'échappement seront réalisés dans les règles
et dans le respect des prescriptions en vigueur.
◊ Chaque foyer de combustion aura une propre che-
minée. Il est interdit de regrouper des cheminées en
tôle d'acier.
◊ Les dimensions de la conduite de gaz d'échappe-
ment seront adaptées à la puissance de l'appareil et
à la hauteur du bâtiment.
◊ La largeur intérieure et la hauteur des installations
de gaz d'échappement seront telles que les gaz
d'échappement pourront être évacués vers l'exté-
rieur dans tous les états d'exploitation conformes et
qu'aucune pression positive dangereuse ne pourra
se former dans les locaux. Pour cela, on tiendra
compte au besoin de la résistance au passage de
chaleur et de la surface intérieure.
◊ Les embouchures d'installations de gaz d'échappe-
ment dépasseront d'au moins 40 cm du faîte ou se-
ront à au moins 1 m de la surface du toit.
◊ Lors de pressions dynamiques, provenant par ex. de
vents descendants ou de constructions voisines, le
corps de cheminée sera formé en conséquence.
◊ En cas de passage par des toits et des murs, l'instal-
lation de gaz d'échappement traversera un couvre-
joint tubulaire ou un puits, pour permettre une dilata-
tion libre de la conduite de gaz d'échappement en
cas de réchauffement.
◊ Le branchement de l'appareil sera étanche et proté-
gé par un rivet ou une vis contre tout desserrement
involontaire.
◊ Prévoir de préférence une conduite de gaz horizon-
tale si possible courte.
◊ Prévoir un orifice de mesure refermable dans un
écart de 2 x ∅ du tube de gaz d'échappement en
aval du branchement de l'appareil.
Le cas échéant, on pourra procéder à des mesures
au niveau de l'orifice de gaz d'échappement. Les systèmes de gaz d'échappement en acier inox
REMKO à double paroi sont agréés par l'Institut techni-
que de construction

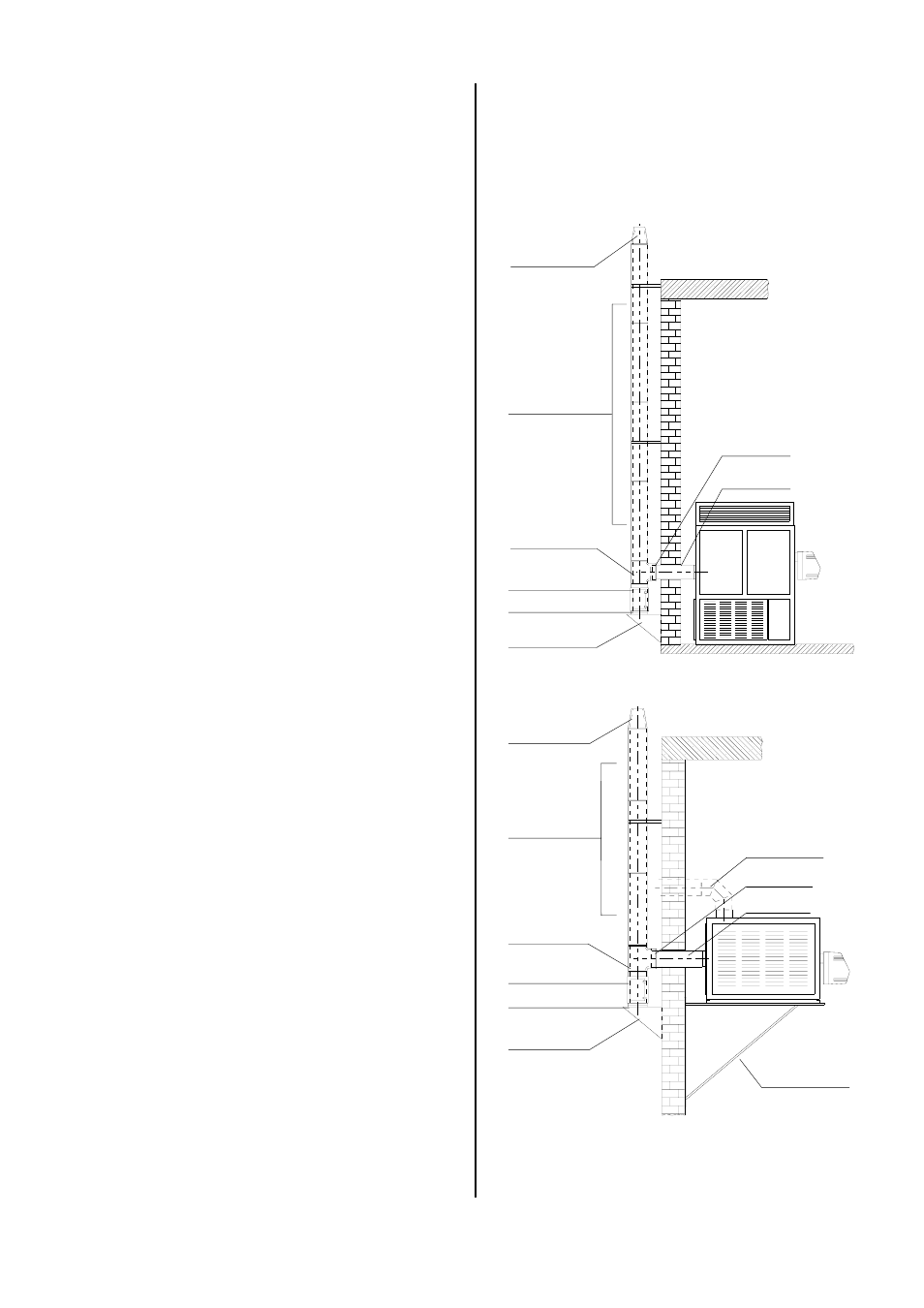

Exemple d'application :
Cheminée en acier inox, double paroi, montage
extérieur
AS-500-E
AS-ÜGI-D
AS-ME-D
AS-1000-D
AS-T90-D
AS-RT-D
AS-GI-D
AS-WK-D
AS-RB90-E
Montage horizontal
Console murale
