10

Branchement du thermostat

Le thermostat ambiant (accessoires) doit être monté à
un endroit avantageux pour la régulation de la tempéra-
ture.

Le palpeur du thermostat ne doit pas être exposé direc-
tement à un courant d'air particulièrement froid ou
chaud.
Procédez de la même manière si vous installez un ré-
gulateur de température automatique de jour / nuit
(accessoires).

Modèle 400 V / 3~

Sur ces modèles, brancher un thermostat ambiant ou
un régulateur jour / nuit aux bornes correspondantes.
Procédure à suivre pour le branchement:
Retirez le pont et reliez les fils correspondants aux
bornes.

Branchement du moteur du ventilateur

Les appareils sont complètement câblés en usine.
Si les moteurs sont modifiés ou remplacés, veillez à les
brancher correctement.

Mise en place et montage


Mise en place de l'appareil

Lors de la mise en place des appareils, observez tou-
jours les dispositions et ordonnances en vigueur.

Observez en outre les points suivants.

◊ Auparavant, retirez toujours la palette de transport

et les morceaux de bois.

◊ Disposez les appareils sur un support stable.
◊ Si vous les montez sur le sol, installez-les sûrement

et sans contrainte, de préférence sur un socle séparé.

◊ Assurez-vous que la puissance du ventilateur (pres-

sion nominale) soit adaptée aux résistances côté air.
Mesurez le courant nominal.

◊ Veillez à une aspiration et une évacuation sans obs-

tacle.

◊ Garantissez une alimentation suffisante d'air de

combustion.

◊ Installez une aspiration d'air frais pour le brûleur, si

le local dans lequel se trouve l'installation présente
une sur- ou sous-pression ou d'importantes impure-
tés d'air.

◊ S'il faut s'attendre à d'importantes impuretés d'air

dans le local, l'air aspiré doit être conduit par des fil-
tres (accessoires).
Observez la résistance côté aspiration et adaptez la
puissance du ventilateur en conséquence.

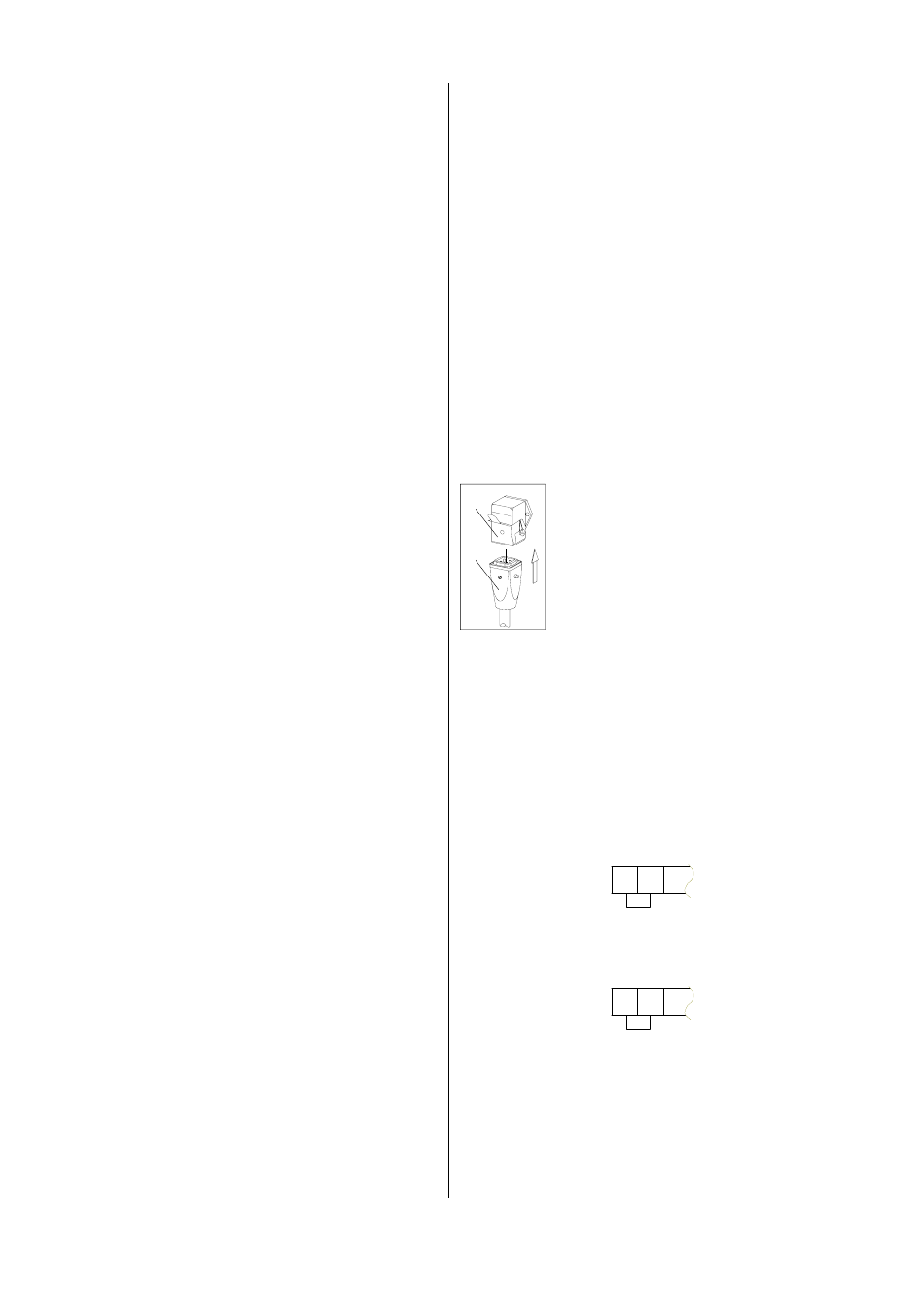

Retirez la fiche en pont existante et reliez
la fiche du thermostat 2 à la prise 1 du
boîtier de commutation.
Si les régulateurs ne possèdent pas de fi-
che de thermostat en série, celle-ci est
disponible en option (n° d'art. 1101020).

2

1

Branchement de gaz d'échappement

◊ Garantir une conduite dans les règles du gaz

d'échappement.

◊ Le branchement de gaz d'échappement sera exécu-

té dans les règles conformément aux prescriptions
en vigueur.

◊ Le branchement ne sera réalisé qu'à une installation

de gaz d'échappement agréée.

*

L'aspiration de l'air sera exclusivement assurée par
les orifices d'aspiration prévus à cet effet. Si le sol
de l'appareil n'est pas prévu comme variante d'as-
piration, il faudra le refermer pour éviter une aspi-
ration d'air erronée.

Installation électrique

Le branchement électrique de l'appareil sera exécuté
par un personnel qualifié d'après DIN EN 60335-1 et
VDE 0116.
◊ Pour les appareils d'une puissance calorifique nomi-

nale de plus de 50 kW, disposer un interrupteur d'ur-
gence à un endroit aisément accessible.

◊ Protéger cet interrupteur contre tout actionnement

interdit!

Modèle 230 V/1~

Sur les boîtiers de commutation du modèle 230 V / 1~,
un thermostat ambiant ou un régulateur jour / nuit est
branché à la prise de thermostat montée en standard.
Procédure à suivre pour le branchement :

1

Pont

2

Borne plate X2

400 V / 3~, démarrage direct

400 V / 3~, démarrage Y /

1

Pont

2

Borne plate X2
