N° Désignation N° d‘art.
1 Poignée de transport 1101142
2 Gaine extérieure ELT 18-9 1107920
2a Gaine extérieure ELT 18-9 E (inox) 1107919
4 Joint pour cône de soufflage 1107954
3 Gaine intérieure avec cône de soufflage 1107953
5 Grille d‘évacuation 1101353
6 Paroi avant 1107921
7 Tôle de fond 1107950
8 Limiteur de température à palpeur 1107960
9 Support 1107922
10 Tuyau de protection 1107915
11 Ailette de ventilateur 1101153
12 Accouplement d‘entraînement B 8 ø 1103956
13 Moteur de ventilateur 230 V 1101254
14 Paroi arrière 1107923
15 Décharge de traction 1107961
16 Prise pour thermostat, cpl. 1101018
17 Connecteur en pont 1101019
18 Grille d‘aspiration 1107947
19 Douille de protection 1101304
20 Interrupteur de service, cpl. 1107993
21 Contacteur de commutation 1101025
22 Bornier à 5 connexions 1107952
23 Limiteur de température 1101161
24 Thermostat de post-refroidissement 1104065
25 Résistance chauffante 1107998
non illustr. Câble de connexion á fiche 1107962
Fiche de thermostat 1101020

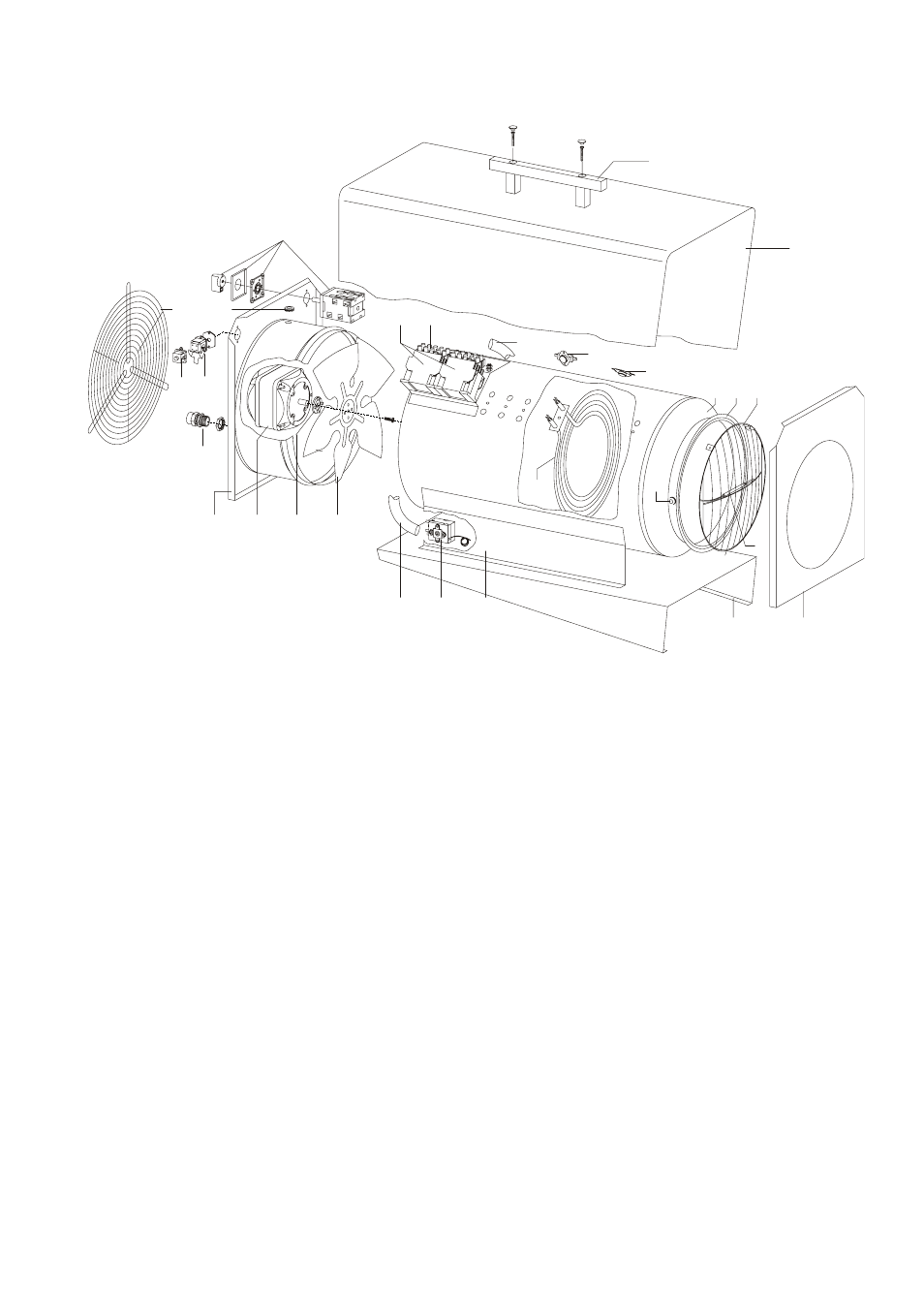

Représentation de l‘appareil ELT 18-9 / 18-9 E
Pièces de rechange ELT 18-9 / 18-9 E
