7

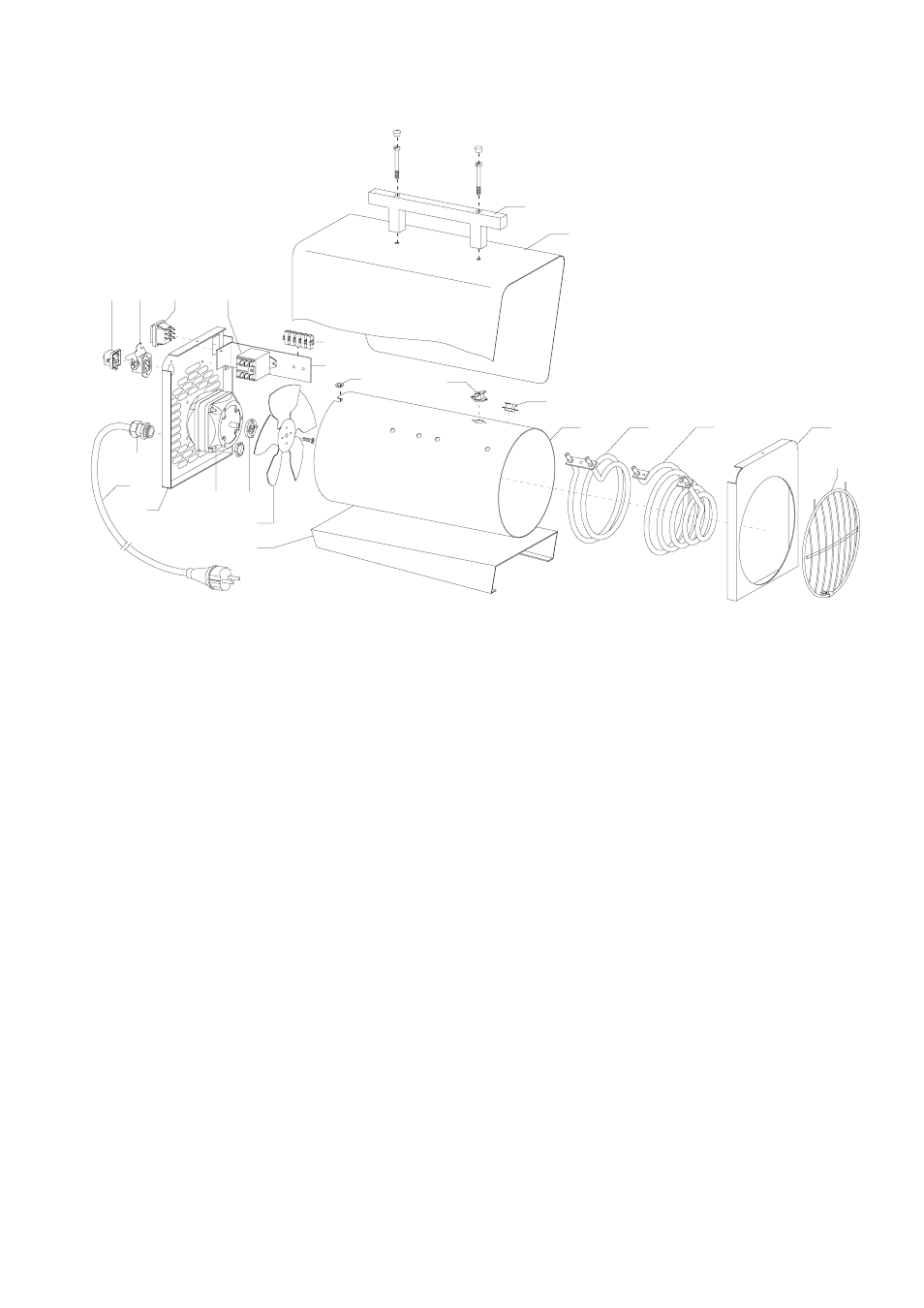

Représentation de l‘appareil ELT 3-2 / 3-2 E
Nous nous réservons le droit d'apporter des modifications constructives servant au progrès technique.
N° Désignation N° d‘art.
1 Poignée de transport 1101142
2 Gaine extérieure ELT 3-2 1103905
2a Gaine extérieure ELT 3-2 E (inox) 1103940
3 Thermostat de post-refroidissement 1104065
4 Limiteur de température 1101161
5 Gaine intérieure 1103907
6 Résistance chauffante 1103908
7 Résistance chauffante 1103909
8 Paroi avant 1103910
9 Grille d‘évacuation 1103803
10 Tôle de fond 1103911
11 Ailette de ventilateur 1103902
12 Accouplement d‘entraînement 1103912
13 Moteur de ventilateur 1103820
14 Paroi arrière 1103913
15 Câble de connexion à fiche 1103901
16 Décharge de traction 1101267
17 Connecteur en pont 1101019
18 Prise pour thermostat, cpl. 1101018
19 Interrupteur de service, cpl. 1101188
20 Relais auxiliaire 1108038
21 Bornier 1101366
23 Plaque de montage 1101067
24 Douille de protection, petite 1101304
non Illustr. Fiche de thermostat 1101020
Pièces de rechange ELT 3-2 / 3-2 E
1
2
4
11
12 13
14
9
10
16
15
8 5 7 6
21
3
23
24
19 20 18 17
09/03
