REMKO SV 261 - Manuel (Page 30)

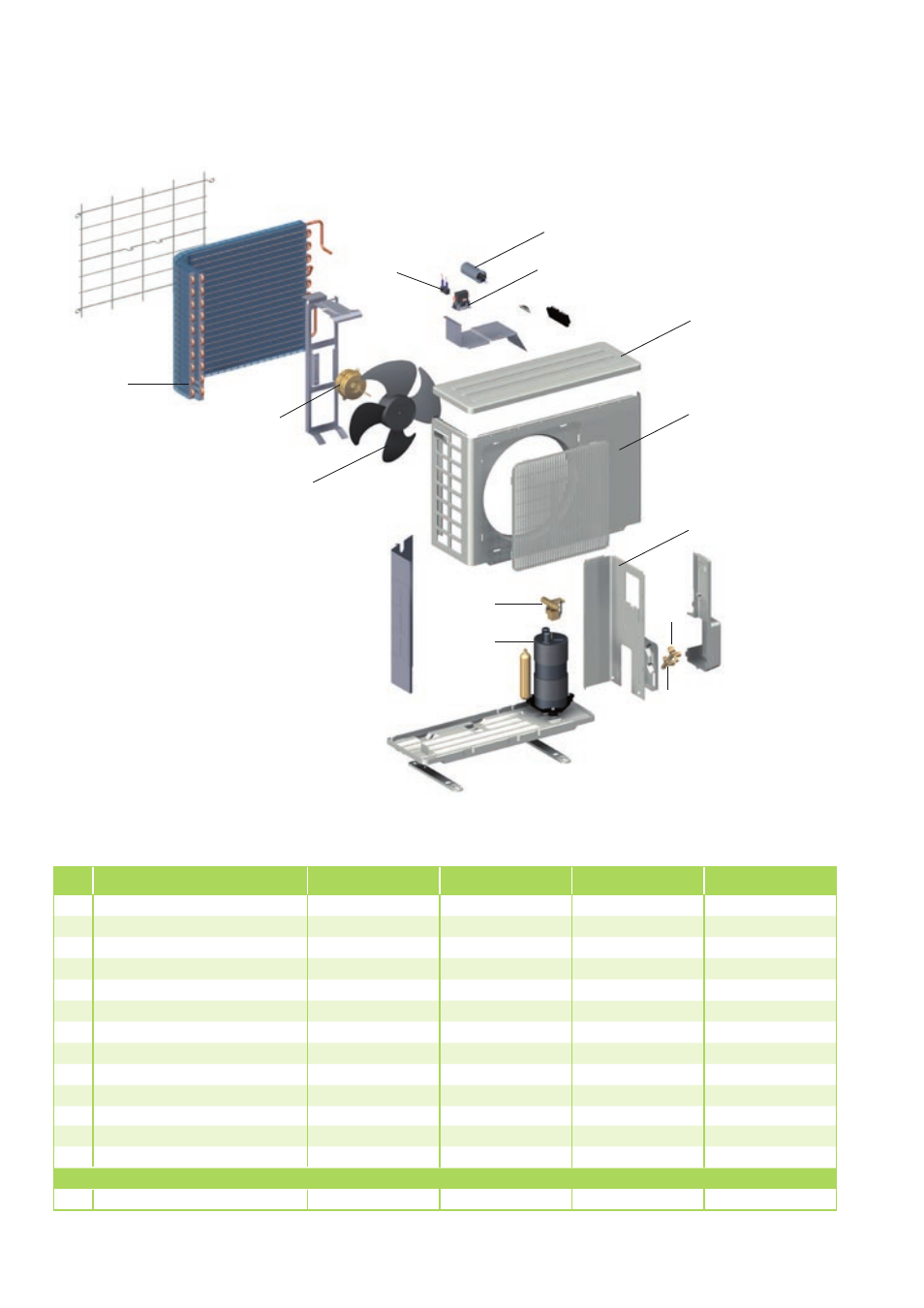

Représentation des appareils SV 261 AT à SV 681 AT
liste des pièces de rechange
Pour les commandes de pièces de rechange, précisez la réf. informatique mais également le numéro de l'appareil et le type d'appareil
(voir la plaque signalétique) !
N° Désignation SV 261 AT SV 351 AT SV 521 AT SV 681 AT
1 Paroi avant 1107800 1107813 1107826 1107838
2 Ailette du ventilateur, condenseur 1107801 1107814 1107827 1107839
3 Moteur du ventilateur, condenseur 1107802 1107815 1107828 1107840
4 Condenseur à lamelles 1107803 1107816 1107829 1107841
5 Plaque de recouvrement 1107804 1107817 - -
6 Partie latérale, droite 1107805 1107818 - -
7 Compresseur, complet 1107806 1107819 1107830 1107842
8 Condenseur, compresseur 1107807 1107820 1107831 1107843
9 Condenseur, ventilateur du condenseur 1107808 1107821 1107832 1107844
10 Vanne d'arrêt, conduite d'aspiration 1107809 1107822 1107833 1107845
11 Vanne d'arrêt, conduite d'injection 1107810 1107823 1107834 1107846
12 Protection compresseur 1107811 1107824 1107835 1107847
13 Vanne d'inversion 1107812 1107825 1107836 1107848
Pièces de rechange sans illustration
Face arrière avec partie latérale - - 1107837 1107849
6
1
2
4
5
3
7
8
9
10
11
13
12
REMKO SV
30
Nous nous réservons le droit de modifier les cotes et la construction
afin de servir le progrès technique.
