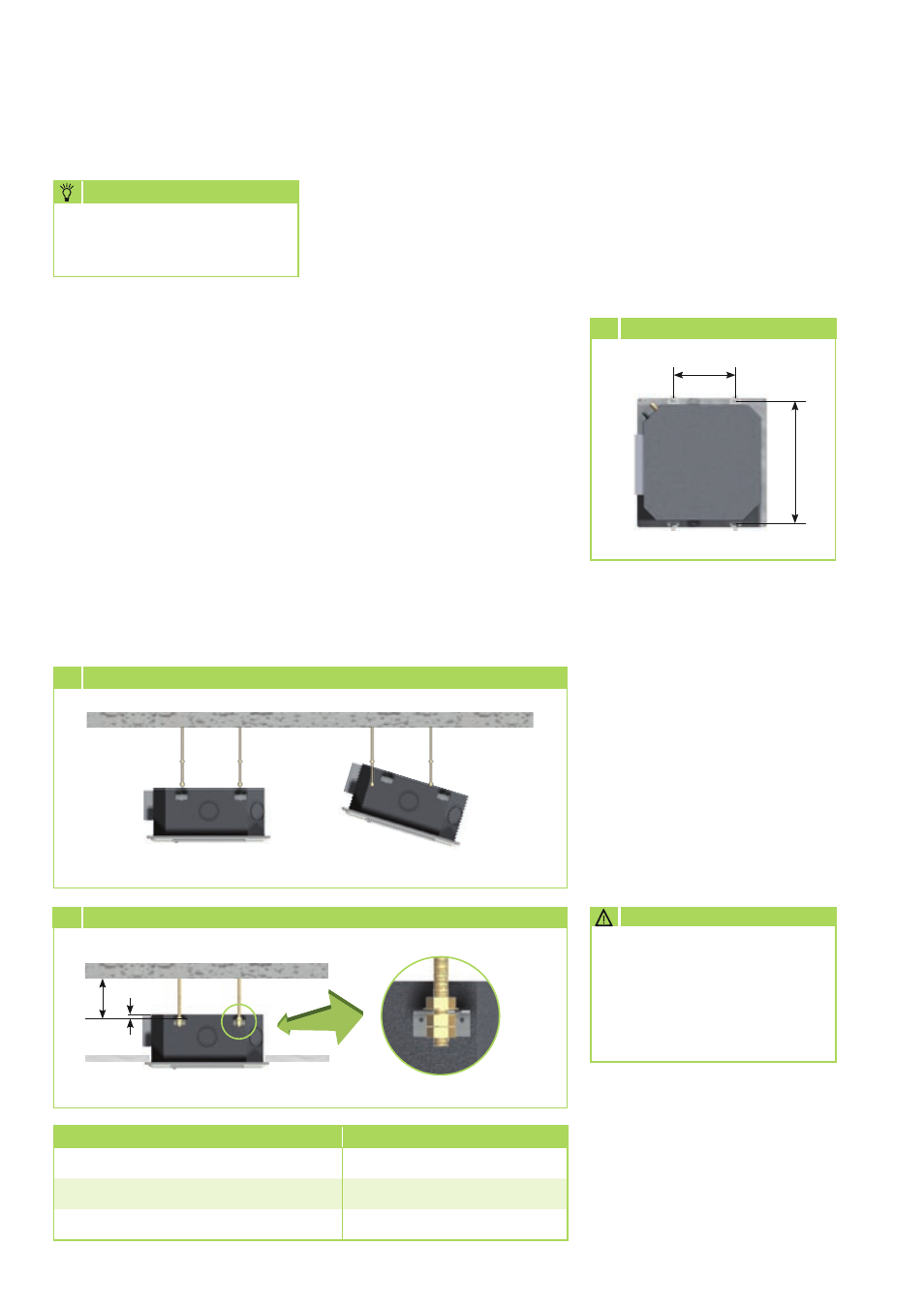

Installation
Installation de l'appareil
L'unité intérieure est installée sur
quatre tiges filetées, cache vers le
bas, en prenant garde à la trame du
plafond et aux éventuels éléments
encastrés.
1. En fonction des dimensions de
la cassette de plafond installée
(illustration 8) , marquez les
points de fixation des tiges
filetées sur les parties du
bâtiment statiques et au-dessus
du faux plafond.
2. Si vous êtes amené à installer
des raccords pour une deuxième
pièce ou pour une admission
d'air frais, montez les raccords
Seuls les techniciens spécialisés
agréés sont habilités à réaliser
l'installation.
REMARQUE
8 Suspensions d'appareils
280
615
Dimensions en mm SV 261-681
Distance A 35 mm
Distance B 25 mm
Suspension des appareils 615 mm x 280 mm
9 Accrochage de l'appareil
avant d'installer l'appareil.
Voir la section consacrée au
raccordement d'une deuxième
pièce ou d'une admission d'air
frais.
3. Installez l'unité intérieure sur les
tiges filetées et amenez les unités
en position horizontale à l'aide
de l'écrou inférieur (illustration
9) .
Ce n'est qu'ainsi que vous
assurerez l'écoulement du
condensat dans la cuve
collectrice.
4. Respectez pour cela la distance
A, (illustration 10) en suivant les
indications du tableau ci-dessous,
entre la face inférieure de la
suspension et celle de la fixation.
5. Comme décrit ci-après, branchez
la conduite de frigorigène, le
câble électrique et la conduite de
Les appareils sont remplis en
usine d'azote sec servant au
contrôle de l'étanchéité.
L'azote sous pression s'échappe
dès l'ouverture des écrous-
raccords.
ATTENTION
condensat sur l'unité intérieure.
6. Vérifiez une nouvelle fois
l'horizontalité de l'appareil.
7. Pour finir, placez le contre-écrou
et montez le cache.
10 Fixation de l'appareil
Partie du bâtiment statique
Partie du bâtiment statique
B
A
Toutes les dimensions sont données en mm
Raccordement des
conduites de frigorigène
Sur le site, le branchement des
conduites de frigorigène est réalisé à
l'arrière des appareils.
Le cas échéant, installez un
adaptateur (réducteur ou élargisseur)
sur les unités intérieures. Ces
raccords vissés sont fournis de
série avec l'unité intérieure. Une
fois le montage terminé, isolez les
raccords de manière à ce qu'ils soient
hermétiques à la diffusion de vapeur.
Les instructions suivantes
décrivent l'installation du circuit
frigorifique et le montage des
unités intérieure et extérieure.
1. Référez-vous au tableau
« Caractéristiques techniques »
pour connaître la section de
tuyau adaptée.
