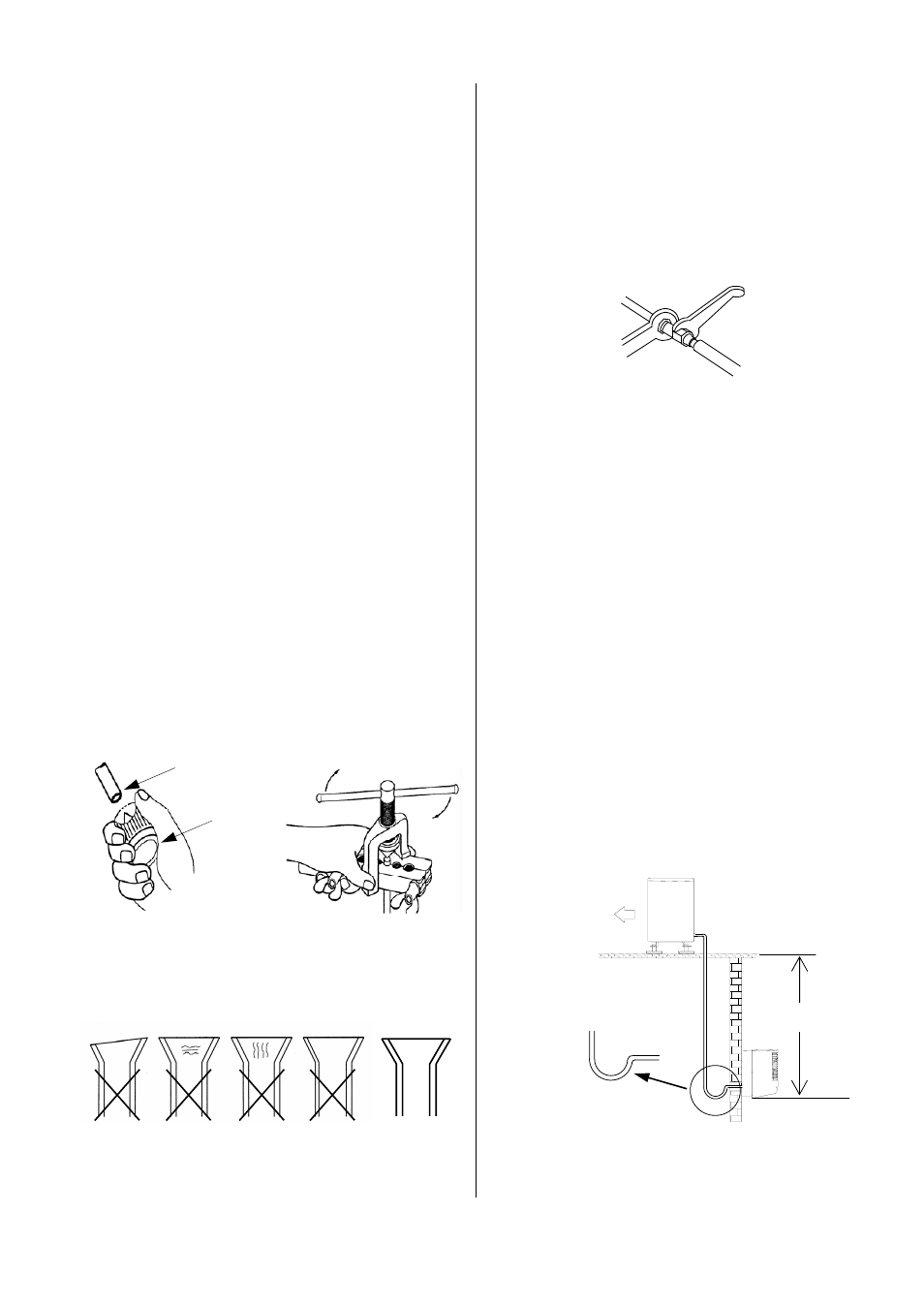

Mesures pour le retour d'huile
Si l'unité extérieure est placée au-dessus du niveau de
l'unité intérieure, prenez des mesures particulières pour
le retour d'huile.
En règle générale, on installe un coude de montée
d'huile tous les 2,5 mètres ascendants.
Rayon :
50 mm
Unité extérieure
max. 8 / 10 m
Unité intérieure
Coude de montée d'huile dans la
conduite d'aspiration vers l'unité
extérieure,
1x tous les 2,5 m ascendants
Installation
Les instructions suivantes décrivent l'installation du cir-
cuit de froid et le montage des unités intérieure et exté-
rieure.
1. Les sections de tube requises sont précisées dans
le tableau «Caractéristiques techniques».
2. Installez l'unité intérieure et branchez la conduite de
frigorigène conformément au mode d'emploi de
l'unité intérieure.
3. Lors du montage, observez les rayons de flexion
des conduites de frigorigène et ne pliez jamais deux
fois le même endroit d'un tube.
Fragilisation et risque de fissure.
4. Posez les conduites de frigorigène depuis l'unité
intérieure vers l'unité extérieure.
Veillez à une bonne fixation et, le cas échéant, pre-
nez des mesures pour le retour d'huile.
5. Installez l'unité extérieure à l'aide de la console mu-
rale ou de sol à des endroits du bâtiment qui ne po-
sent aucun problème statique.
Observez les instructions d'installation des conso-
les.
6. Assurez-vous qu'aucun bruit de corps ne soit trans-
mis au bâtiment.
Des amortisseurs d'oscillations permettent de ré-
duire la transmission des bruits de corps.
7. Retirez les chapes de protection ainsi que les
écrous-raccords des connexions des soupapes
d'arrêts et utilisez-les au cours du montage.
8. Avant d'assembler les conduites de frigorigène, as-
surez-vous que l'écrou-raccord est monté sur le
tube.
9. Traitez comme décrit ci-après les conduites de fri-
gorigène posées.
N'utilisez que les outils autorisés pour un emploi
dans le domaine de réfrigération.
Coupe-tubes, ébarbeurs et outils à border.
Ebarbeur
Conduite de
frigorigène
Outil à border
épaisseur
inégale
fissuré
fissuré
ondulé
CORRECT
10. Vérifiez que le rebord présente une forme correcte.
11. Assemblez les conduites de frigorigène avec les
soupapes d'arrêt d'abord manuellement pour garan-
tir un ajustage correct.
12. Puis, fixez définitivement les raccords avec deux
clés à fourche d'ouverture appropriée.
Pendant le vissage, utilisez toujours une seconde
clé (voir l'illustration).
Serrer
1
ère
clé à fourche
Tenir
2
e
clé à fourche
13. Dotez d'une isolation thermique adéquate les deux
conduites de frigorigène installées et leurs rac-
cords.
14. N'utilisez que des tuyaux d'isolation empêchant
toute diffusion et convenant à cette plage de tempé-
rature.
Informations complémentaires sur l'installation
◊
Si vous combinez l'unité extérieure avec certaines
unités intérieures, le branchement des conduites
peut diverger. Dans ce cas, montez sur l'unité inté-
rieure les raccords de réduction ou d'extension four-
nis à la livraison.
Si la longueur simple de la conduite de raccord dé-
passe 5 mètres, rajoutez du frigorigène lors de la
première mise en service de l'installation.
Voir au chapitre «Ajouter du frigorigène».
