8
◊ Ne retirez les chapes de protection des raccords des
appareils que juste avant de brancher les conduites
de frigorigène.
◊ Veillez à ne pas plier ni enfoncer les conduites de
frigorigène.
◊ Lors de l'installation et de l'entretien de climatiseurs,
des pressions élevées et des tensions électriques
sont sujettes à risque.
◊ Faites particulièrement attention lorsque les protec-
tions sont retirées.
Les composants du circuit de frigorigène peuvent
atteindre des températures supérieures à 70 °C.
◊ Sélectionnez un lieu de montage qui garantisse une
entrée et une sortie d'air dégagées.
Les écarts de sécurité sont précisés dans le des-
sin du paragraphe «Espaces libres minimum».
◊ Ne branchez l'alimentation tension qu'à l'unité exté-
rieure. La conduite pilote vers l'unité intérieure doit
être posée avec les conduites de frigorigène.
◊ Procédez à tous les branchements électriques
d'après les dispositions DIN et VDE en vigueur.
◊ Veillez à ce que toutes les conduites de frigorigène,
y compris tous les raccords et soupapes, présentent
une isolation thermique empêchant toute diffusion.
Erreurs d'installation à éviter
Lors de l'installation, observez impérativement les
points suivants :
◊ Posez les conduites de l'unité intérieure vers l'unité
extérieure et maintenez la longueur des conduites
de frigorigène aussi courtes que possible.
◊ N'ouvrez les soupapes d'arrêt des conduites de fri-
gorigène qu'après avoir conclu l'installation dans son
intégralité.
◊ Fixez les conduites électriques correctement aux
bornes correspondantes.
Sinon, risque d'incendie.
◊ Avec des chapes ou des rubans adhésifs, obturez
les conduites de frigorigène ouvertes pour empêcher
l'humidité de pénétrer.
◊ Evitez des courbures inutiles.
Vous réduisez ainsi la perte de pression dans les
conduites de frigorigène et garantissez le flux de re-
tour sans obstacle de l'huile du compresseur.
◊ Si l'unité extérieure est placée au-dessus de l'unité
intérieure, prenez des mesures particulières pour le
retour d'huile.
Voir paragraphe «Mesures pour le retour d'huile».
◊ N'installez pas l'appareil à proximité d'appareils dé-
gageant une forte chaleur, comme par ex. des surfa-
ces de réflexion vitrées.
Un montage à proximité de rayonnements thermi-
ques réduit l'émission de chaleur des lamelles de
l'unité extérieure.
Ces zones de sécurité permettent une entrée et une
sortie sans obstacle de l'air et garantissent suffisam-
ment de place pour la maintenance et les réparations
ainsi qu'une protection adéquate contre des endomma-
gements.

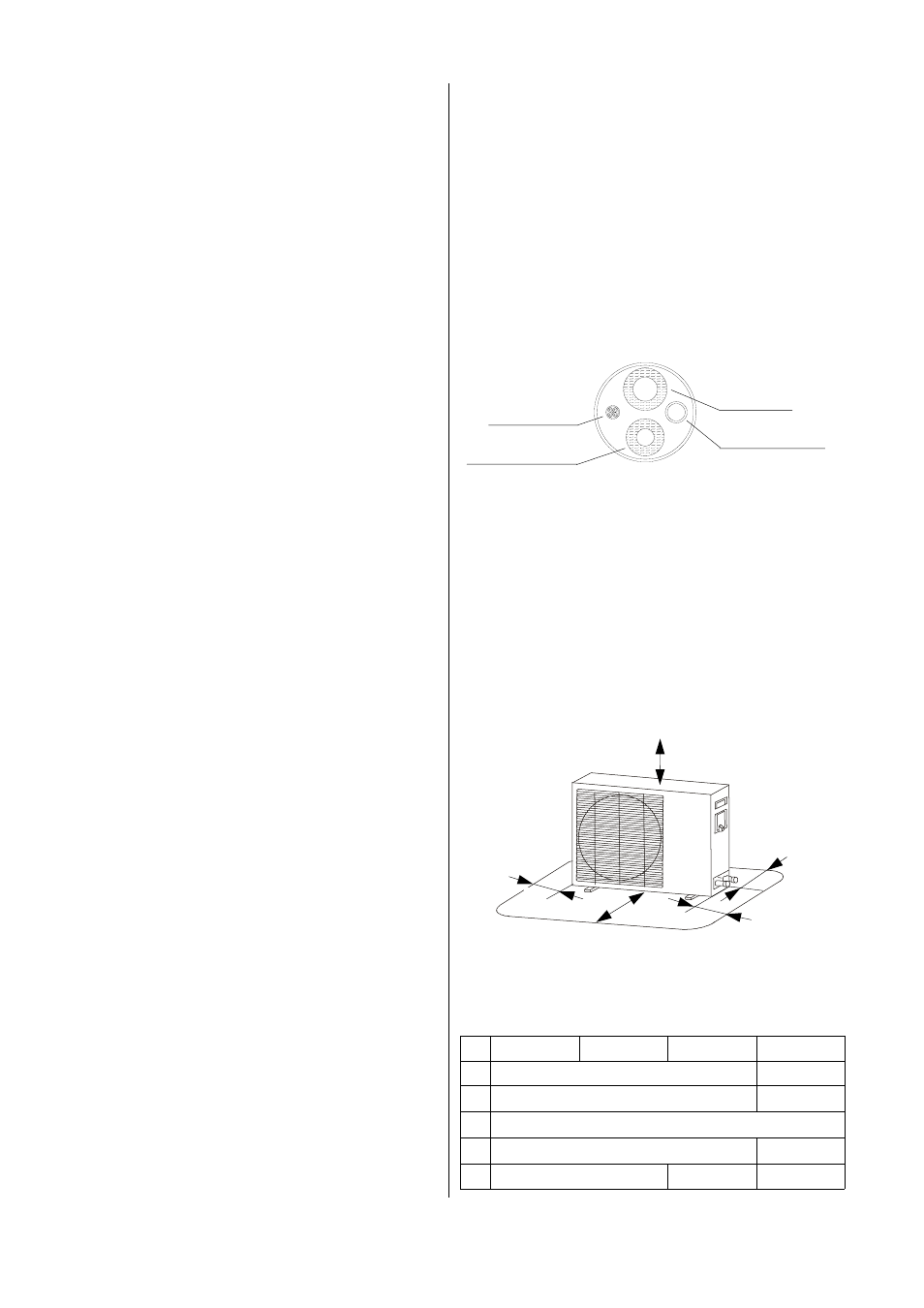

Espaces libres minimum
L’illustration suivante montre les espaces libres mini-
mum garantissant un fonctionnement sans problème
des appareils.
RKS 526 RKS 535 RKS 552 RKS 568
A 100 mm 150 mm
B 700 mm 900 mm
C 400 mm
D 100 mm 150 mm
E 400 mm 600 mm 200 mm
Perçages muraux
Pour réaliser le raccord entre l'unité intérieure et l'unité
extérieure, des perçages muraux sont inévitables. Ob-
servez les remarques suivantes :
◊ Réalisez un perçage dans le mur d'au moins 70 mm
de diamètre.
◊ Le perçage doit présenter une déclivité d'au moins
10 mm de l'intérieur vers l'extérieur.
◊ Avant de commencer les travaux, assurez-vous que
des conduites d'alimentation (eau, etc.) ne traver-
sent pas la zone prévue pour le perçage.
◊ Nous recommandons de renforcer l'intérieur de l'alé-
sage ou d'insérer par ex. un tube en PVC pour pro-
téger les conduites contre des endommagements.
Conduite pilote
Conduite
d'aspiration
du frigorigène
Conduite d'eau de
condensation
Conduite d'injection
de frigorigène
A
B
E
C
D
◊ En cas d'emploi de conduites de frigorigène
REMKO, le câble pilote électrique et la conduite
d'eau de condensation seront mis à disposition par
le client. Le perçage devra donc être adapté aux
conduites utilisées.
◊ Après le montage, obstruez le perçage avec une
pâte étanche appropriée. N'utilisez pas de substan-
ces contenant du ciment ou de la chaux !
