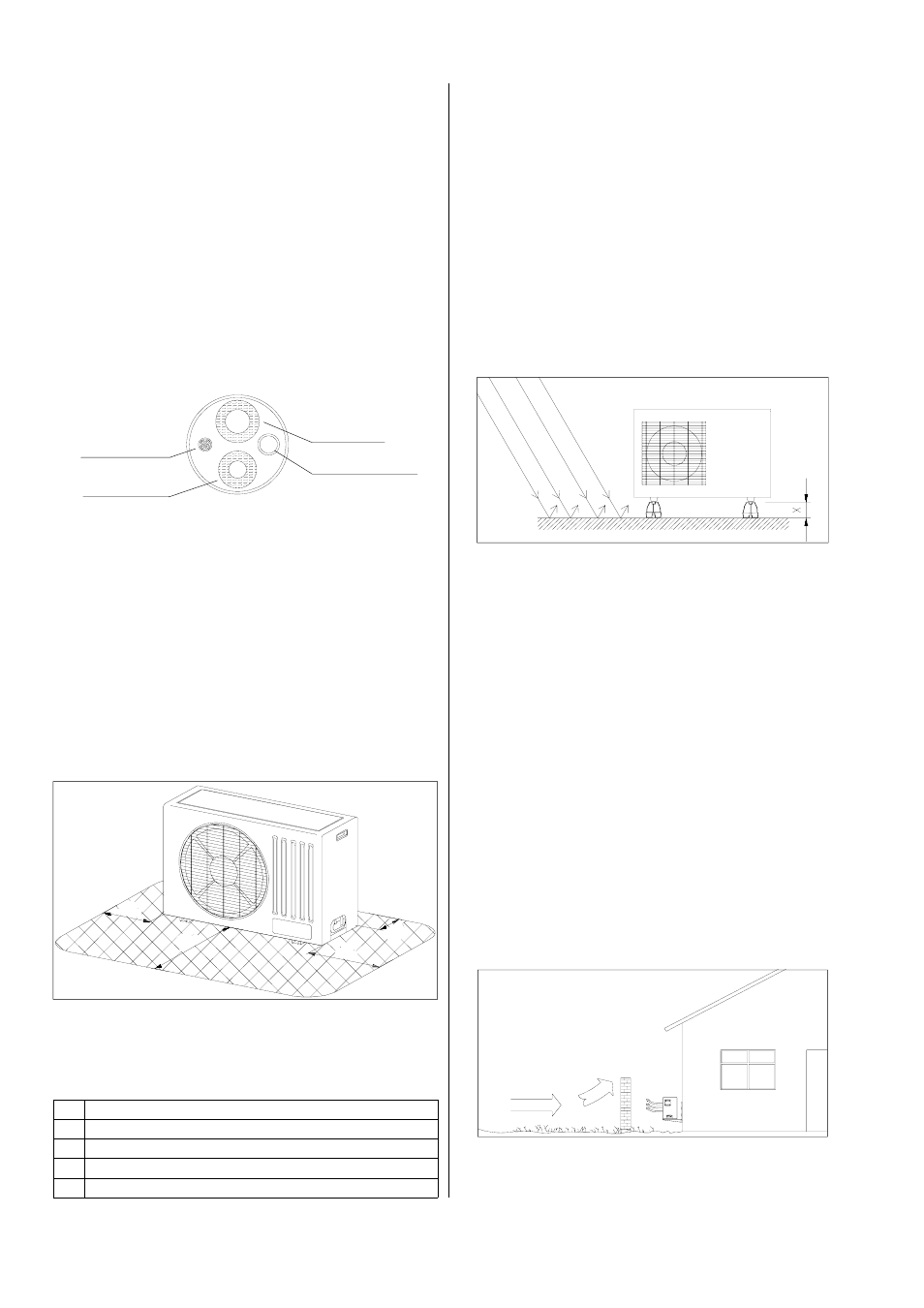

REMKO RKS 524 Manuel d'utilisation
Page 8
8
Ces zones de sécurité permettent une aspiration et une
sortie sans obstacle de l'air et garantissent suffisam-
ment de place pour la maintenance et les réparations
ainsi qu'une protection adéquate contre des endomma-
gements.
Espaces libres minimums
L’illustration suivante montre les espaces libres mini-
mums garantissant un fonctionnement sans problème
des appareils.
D
C
B
A
RKS
524
A 300
mm
B 900
mm
C 400
mm
D 175
mm
Perçages muraux
Pour réaliser le raccord entre l'unité intérieure et l'unité
extérieure, des perçages muraux sont inévitables. Ob-
servez les remarques suivantes :
◊
Réalisez un perçage dans le mur d'au moins 70 mm
de diamètre.
◊
Le perçage doit présenter une déclivité d'au moins
10 mm de l'intérieur vers l'extérieur.
◊
Avant de commencer les travaux, assurez-vous que
des conduites d'alimentation (eau, etc.) ne traver-
sent pas la zone prévue pour le perçage.
◊
Nous recommandons de renforcer l'intérieur de l'alé-
sage ou d'insérer par ex. un tube en PVC pour pro-
téger les conduites contre des endommagements.
Conduite pilote
Conduite d'aspiration
du frigorigène
Conduite d'eau
de condensation
Conduite d'injection
du frigorigène
◊
En cas d'emploi de conduites de raccord de frigori-
gène REMKO, le câble pilote électrique et la
conduite d'eau de condensation seront mis à dispo-
sition par le client.
Le perçage devra donc être adapté aux conduites
utilisées.
◊
Après le montage, obstruez le perçage avec une
pâte étanche appropriée. N'utilisez pas de substan-
ces contenant du ciment ou de la chaux !
Lieux d'installation de l'unité extérieure
L'appareil doit être installé à l'horizontale, sur un sup-
port plan et stable. Il doit en outre être fixé de manière
à ne pas pouvoir basculer.
L'unité extérieure peut être installée au choix à l'exté-
rieur ou à l'intérieur d'un bâtiment. Si vous le montez à
l'extérieur, observez les remarques suivantes pour le
protéger contre les intempéries.
Vous évitez ainsi des salissures et de la rouille par le
bas dues à la projection d'eau par temps de pluie.
Pluie :
S'il est installé sur le sol ou sur le toit, l'appareil doit pré-
senter un écart au sol d'au moins 10 cm (dimension X
dans le dessin ci-dessous).
Une console de sol est disponible en option.
Soleil:
L'échangeur thermique à lamelles (condenseur) de
l'unité extérieure est un composant dégageant de la
chaleur.
Le rayonnement solaire augmente la température des
lamelles et réduit ainsi l'émission de chaleur de l'échan-
geur.
L'unité extérieure doit être installée si possible sur la
façade nord du bâtiment.
Au besoin, il faudra prévoir un dispositif d'assombrisse-
ment (incombe au client), par ex. sous la forme d'une
petite toiture. Le flux d'air chaud sortant n'a pas le droit
d'être influencé par ces mesures.
Vent:
Si l'appareil est installé surtout dans des régions forte-
ment exposées au vent, veillez à ce que le flux d'air
chaud sortant soit évacué en suivant le sens principal
du vent.
Si ce n'est pas possible, prévoyez éventuellement un
paravent (incombe au client). Veillez à ce que le para-
vent n'influence pas l'amenée d'air de l'appareil.
Vent
