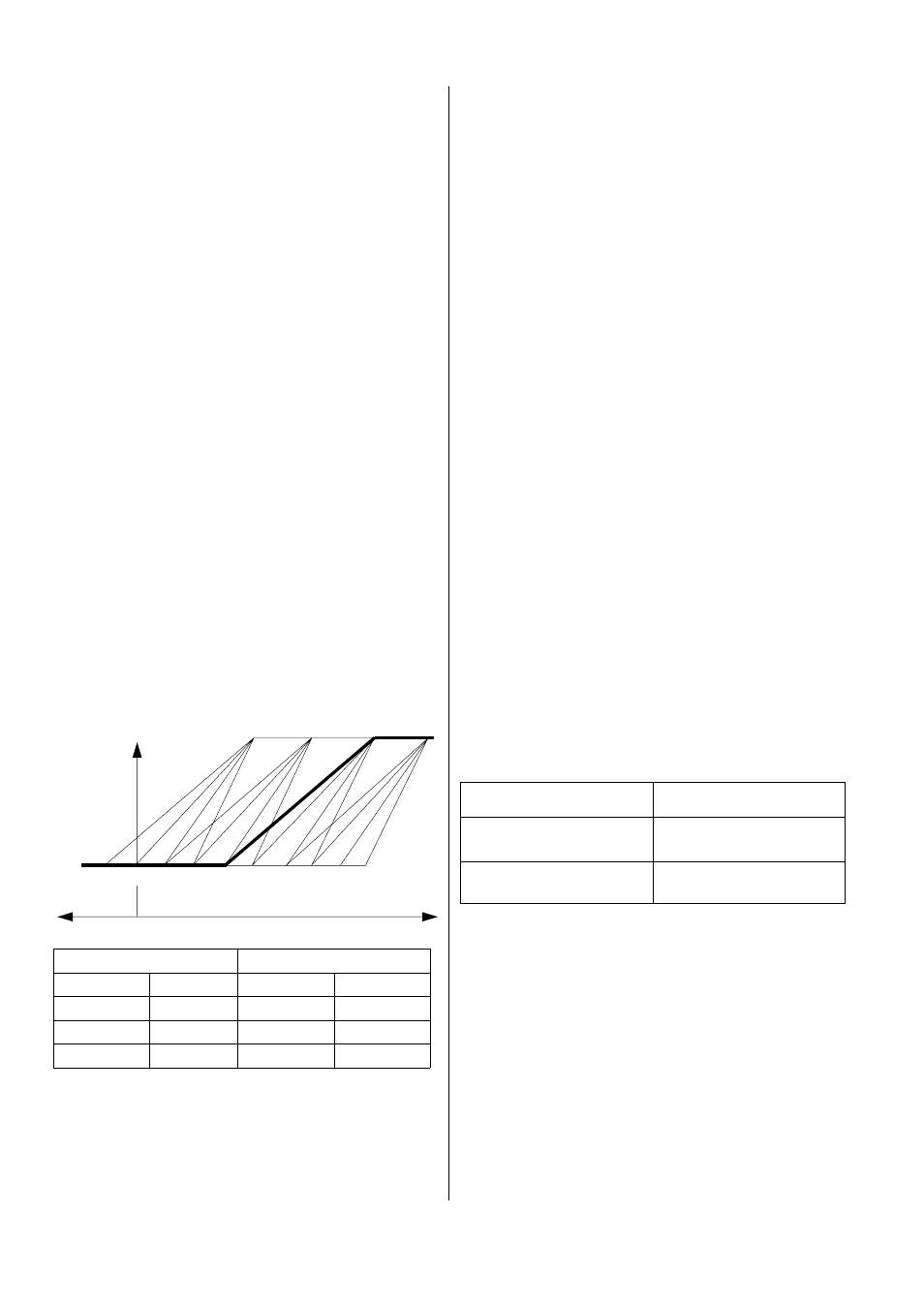

12
Avant la mise en service
Après avoir contrôlé l'étanchéité, branchez la pompe à
vide via la station du manomètre aux raccords de la
soupape de l'unité extérieure (voir chapitre «Contrôle
de l'étanchéité») pour générer un vide.
Avant de mettre l'appareil en service pour la première
fois et après toute intervention sur le circuit de froid, ef-
fectuez les contrôles suivants que vous documenterez
dans le procès-verbal de mise en service :
◊ Contrôlez l'étanchéité de toutes les conduites et
soupapes de frigorigène avec un spray de détection
de fuites ou de l'eau saponifiée.
L'appareil doit être à l'arrêt.
◊ Vérifiez que les conduites d'aspiration et d'injection
n'ont pas été interverties.
◊ Vérifiez le bon état des conduites de frigorigène et
de l'isolation.
◊ Vérifiez la polarité des raccords électriques entre
l'unité intérieure et l'unité extérieure.
◊ Vérifiez la bonne fixation et la bonne hauteur de tous
les raccords, suspensions, etc.
Si la longueur simple de la conduite de frigorigène
dépasse 5 mètres, il faudra rajouter du frigorigène.
Réglage hiver
Pour que l'installation fonctionne correctement, les
gammes de travail (pression et température du frigori-
gène) dans les unités intérieure et extérieure ne doivent
pas être dépassées. Le réglage hiver intégré permet de
maintenir constantes les gammes de service, même à
des températures extérieures de -15 °C.
Le réglage hiver permet une adaptation pas à pas du
régime du moteur du ventilateur du condenseur en
fonction de la pression de service de l'installation et de
la température extérieure. Aussi, en hiver, le mouve-
ment de rotation du ventilateur peut par exemple s'arrê-
ter complètement en mode de refroidissement.
Le dispositif de réglage est constitué d'une platine en-
castrée dans un boîtier et d'un capteur de température.
Le capteur saisit la température d'entrée de l'air du
condenseur.
La platine de réglage régule la tension de sortie pour le
ventilateur en fonction de l'hystérésis réglée par les
deux jumpers (JP).
Vma
JP 1 10 JP 5 20
JP 2 15 JP 6 30
JP 3 20 JP 7 40
JP 4 25 JP 8 50
Vmi
Ajustage de l'hystérésis de réglage avec les jum-
pers
Vma = régime max. du ventilateur
RMV représente le régime maximal du ventilateur.
Vmi = régime minimum du ventilateur
Vmi représente le régime minimum du ventilateur en
présence d'une tension de sortie de 35 % de la platine
de réglage.
Tension de sortie
35 % (env. 80 V)
100 % (230 V)
5 10 15 20 25 30 35 40 45 50 0 -5
Température (°C)
Vma
20
Vma
30
Vma
40
Vma
50
Vmi
10
Vmi
15
Vmi
20
Vmi
25
Exemple :
Jumper JP 4 (Vma) et JP 7 (Vmi) enfichés.
◊ Le régime maximum du ventilateur est atteint à une
température de 40 °C.
◊ Le régime minimum du ventilateur se règle à une
température de 15 °C.
Pour remplir la quantité de frigorigène supplémentaire,
procédez de la manière suivante :
1. Retirez la pompe à vide et branchez le cylindre de
remplissage.
2. Placez le cylindre ouvert sur une balance et calibrez
celle-ci à zéro.
3. Ventilez le tuyau à hauteur du tube distributeur du
manomètre.
4. Déterminez la quantité à l'aide du tableau ci-dessus.
5. Ouvrez le côté pression d'aspiration du manomètre.
6. Refermez la vanne du manomètre lorsque la quanti-
té déterminée est atteinte.
Ajouter du frigorigène
Le frigorigène nécessaire au fonctionnement de l'instal-
lation se trouve dans l'unité extérieure.
On rajoutera du frigorigène uniquement en présence de
conduites de frigorigène d'une longueur simple de plus
de 5 mètres par circuit, selon le tableau suivant :
Longueur de conduite Quantité par mètre
Jusqu‘à 5 m compris
5 m à max. 15 m
–––
18 g/m
