REMKO MXD 520 - Manuel (Page 25)

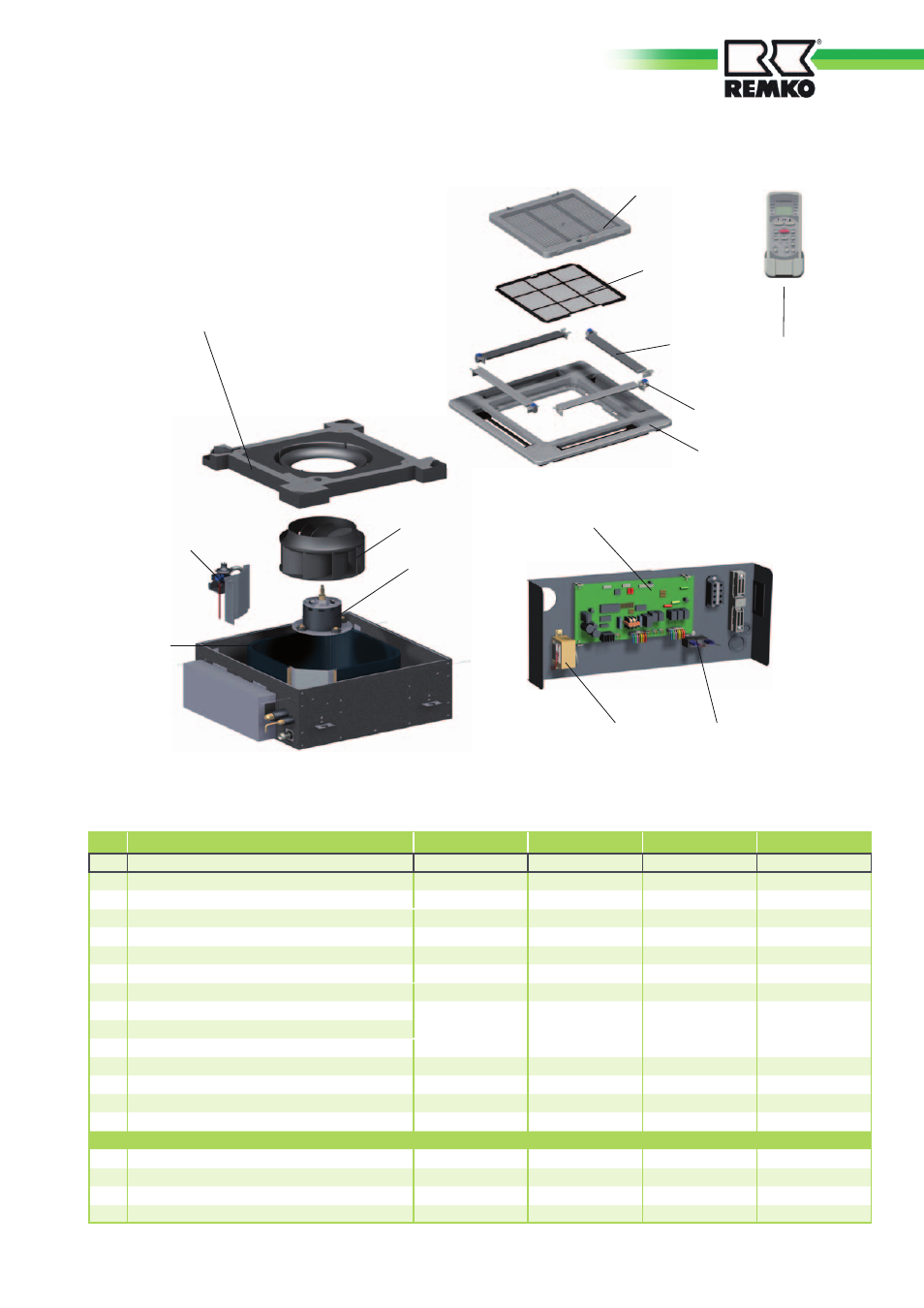

Représentation des modèles MXD 200 à MXD 520
1
Nous nous réservons le droit de modifier
les cotes et la construction afin de servir le progrès technique.
Liste des pièces de rechange
Pour les commandes de pièces de rechange, précisez la réf. informatique mais également le numéro de l'appareil et le type
d'appareil (voir la plaque signalétique) !
2
6
3
5
7
8
9
10
11
12
13
14
4
N°. Désignation MXD 200 MXD 260 MXD 350 MXD 520
de la Numéro de série 770W5008 771W5014 772W5010 778W5000
1 Crépine d'admission d'air 1111030 1111030 1111030 1111030
2 Filtre à air 1111031 1111031 1111031 1111031
3 Cache 1111032 1111032 1111032 1111032
4 Moteur à lamelles 1111033 1111033 1111033 1111033
5 Récipient collecteur de condensat 1111034 1111034 1111034 1111034
6 Lamelles d'évacuation, lot de 4 1111035 1111035 1111035 1111035
7 Évaporateur 1111036 1111036 1111049 1111050
8 Pompe à condensat entière 1111037 1111037 1111037 1111037
9 Roue du ventilateur 1111038 1111038 1111038 1111038
10 Moteur du ventilateur de l'évaporateur 1111039 1111039 1111039 1111039
11 Platine de commande 1111040 1111040 1111040 1111040
12 Transformateur 1111041 1111041 1111041 1111041
13 Condensateur, ventilateur de l'évaporateur 1111042 1111042 1111048 1111051
14 Télécommande infrarouge 1111052 1111052 1111052 1111052
Pièces de rechange sans illustration
Interrupteur à flotteur du condensat
1111044 1111044 1111044 1111044
Platine d'affichage 1111045 1111045 1111045 1111045
Capteur, recirculation d'air 1111046 1111046 1111046 1111046
Capteur, évaporateur 1111047 1111047 1111047 1111047
25
