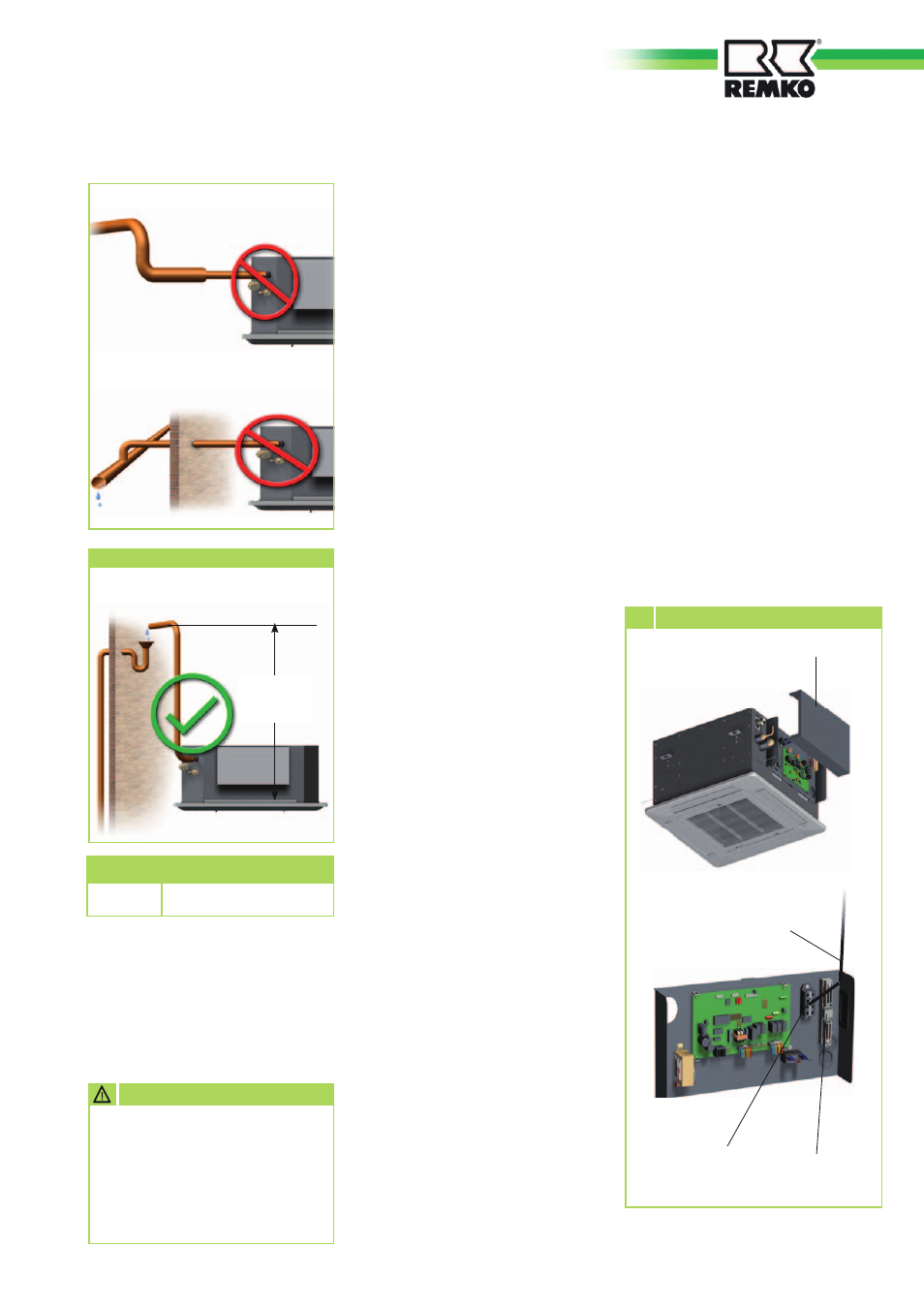

Branchement électrique
Installez une alimentation sur
l'unité intérieure et un câble de
commande à 4 brins relié à l'unité
extérieure et protégez-les par des
fusibles.
Toutes les installations électriques
doivent impérativement être
réalisées par des entreprises
spécialisées. Les raccords
électriques doivent être montés
uniquement si l'installation est
hors tension.
ATTENTION
Réalisez le branchement comme
suit :
1. Ouvrez la grille d'admission d'air
2. Désolidarisez les caches du côté
droit (illustration 6).
3. Désolidarisez le câble de
commande du bornier et retirez-le.
Barrette à bornes
Câble de commande
Cache
Collier de fixation
Câble de commande
depuis l'unité extérieure
6 Raccordement de l'appareil
4. Raccordez aux bornes le câble
de commande installé sur site
(voir schéma des branchements
électriques p. 22).
5. Raccordez comme il se doit le
câble de commande installé
sur site au câble de commande
fourni.
6. Raccordez le connecteur du
câble de commande à la prise
correspondante sur l'unité
extérieure.
7. Assemblez de nouveau
l'appareil.
Les appareils sont livrés avec
un câble de commande 4 fils
de 5 mètres, qui permettra de
raccorder les unités intérieure
et extérieure. Au sein du câble
de commande reliant l'unité
extérieure se trouve un câble
de données qui assure la
communication entre les unités
intérieure et extérieure. Ce câble
permet aussi le réglage de la
puissance de refroidissement ou
de chauffage, et la transmission
des messages d'erreur à l'unité
intérieure.
Si cette longueur ne suffit pas,
vous pouvez prolonger ce câble de
commande sur l'unité intérieure.
■
Nous conseillons l'installation
sur site d'un interrupteur
principal/de réparation à
proximité de l'appareil.
■
Les barrettes à bornes des
raccords sont situées à
l'arrière de l'appareil. Une fois
l'installation terminée, vous
pouvez effectuer des mesures
depuis l'avant en retirant le
cache.
■
Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire,
en cas d'utilisation d'un
contact de désactivation pour
la pompe, d'ajouter un relais
supplémentaire pour augmenter
la puissance de commutation,
pour la désactivation du
compresseur.
Conduite de condensat trop grande/petite
L'écoulement ne s'effectue pas sans entrave
MXD 200-520 IT
A 500 mm
16-20 mm
Au moins 2 % d'inclinaison
Raccord pour condensat - correct !
A
