Branchement de l'unité extérieure
Avant de procéder au branchement, observez les re-
marques suivantes :
◊
Le boîtier à bornes doit être installé
par le client à proximité de l'unité
extérieure.
Nous recommandons d'utiliser un
interrupteur principal ou un isola-
teur.
◊
L'alimentation tension de l'unité in-
térieure est assurée depuis l'unité
extérieure via le câble de raccord.
◊
La protection électrique de l'instal-
lation doit être conforme aux carac-
téristiques techniques.
Branchement de la conduite :
1. Retirez le recouvrement situé au-dessus des vannes
de raccord.
2. Sélectionnez la section de conduite en conformité
avec les prescriptions.
3. Reliez la conduite de raccord et la conduite pilote à
l'appareil.
4. Fixez les conduites comme le montre le schéma.
5. Ancrez la conduite dans la décharge de traction et
assemblez à nouveau l'appareil.

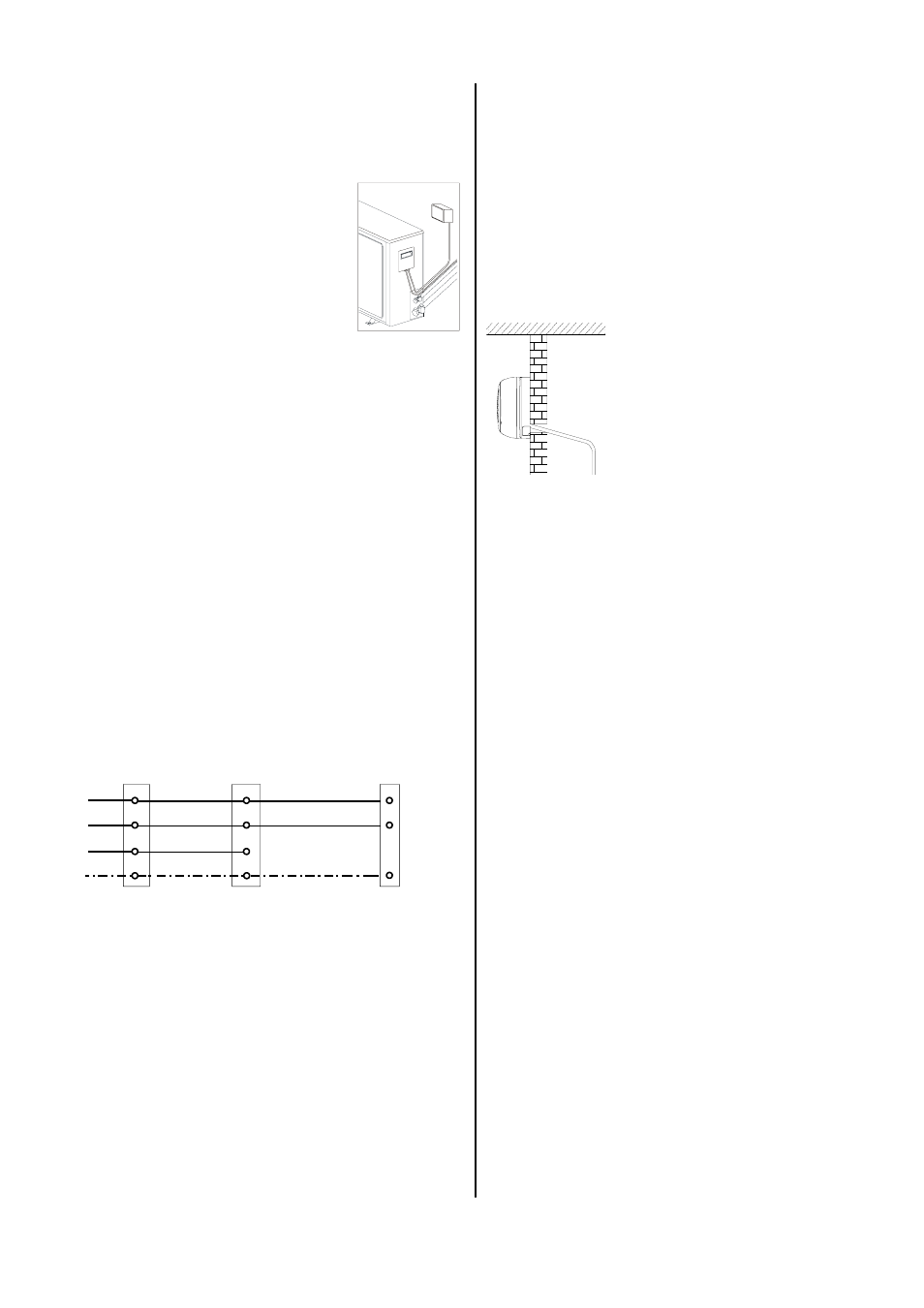

Schéma de connexions
électrique
Unité extérieure
Contacteur du
compresseur
Conducteur de
protection
Alimentation
secteur
Unité intérieure
L
N
7
L1
N
L
N
7
PE PE
PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
Avant la mise en service
Après avoir contrôlé l'étanchéité, branchez la pompe à
vide via la station du manomètre aux raccords de la
soupape de l'unité extérieure (voir chapitre «Contrôle
de l'étanchéité») pour générer un vide.
Avant de mettre l'appareil en service pour la première
fois et après toute intervention sur le circuit de froid, ef-
fectuez les contrôles suivants que vous documenterez
dans le procès-verbal de mise en service :
◊
Contrôlez l'étanchéité de toutes les conduites et
soupapes de frigorigène avec un spray de détection
de fuites ou de l'eau saponifiée.
L'appareil doit être à l'arrêt.
◊
Vérifiez que les conduites d'aspiration et d'injection
n'ont pas été interverties.
◊
Vérifiez le bon état des conduites de frigorigène et
de l'isolation.
◊
Vérifiez l'écoulement d'eau de condensation.
◊
Fonction de composants supplémentaires.
Pompes d'eau de condensation, etc.
◊
Vérifiez la polarité des raccords électriques entre
l'unité intérieure et l'unité extérieure.
◊
Vérifiez la bonne fixation et la bonne hauteur de tous
les raccords, suspensions, etc.
*
Si la longueur simple de la conduite de frigorigène
dépasse 5 mètres, il faudra rajouter du frigorigène.
Raccord pour eau de
condensation
Comme la température descend au-dessous du point
de rosée, de l'eau de condensation se forme pendant le
mode de refroidissement sur l'échangeur à lamelles de
l'unité intérieure.
L'unité intérieure est pourvue d'une cuve collectrice et
d'un tuyau flexible d'eau de condensation.
Lorsque vous posez le tuyau d'eau de condensation,
observez impérativement les points suivants :
◊
En règle générale, l'écoulement d'eau de condensa-
tion est posé avec les conduites de frigorigène.
2 % pente
◊
Si les conditions constructives nécessitent un autre
guidage du tuyau d'eau de condensation, vous pou-
vez faire passer le tuyau par une autre sortie de
l'unité intérieure.
◊
Si l'appareil est utilisé à une température extérieure
inférieure à 0 °C, veillez à protéger la pose contre le
gel.
◊
Utilisez toujours des colliers de tuyaux appropriés.
◊
Si l'eau de condensation est conduite dans une ca-
nalisation d'égout, prévoyez un guidage de tuyau de
type siphon pour éviter de mauvaises odeurs.
◊
Respectez une pente suffisante
vers l'écoulement.
Prévoyez une pente d'au moins
2 %.
◊
Le tuyau d'eau de condensation
fourni peut être rallongé avec
des tuyaux conventionnels.
◊
En raison de la formation d'eau de condensation,
isolez la conduite d'eau de condensation.
◊
Après la pose, vérifiez que l'eau de condensation
peut s'écouler sans obstacle.
