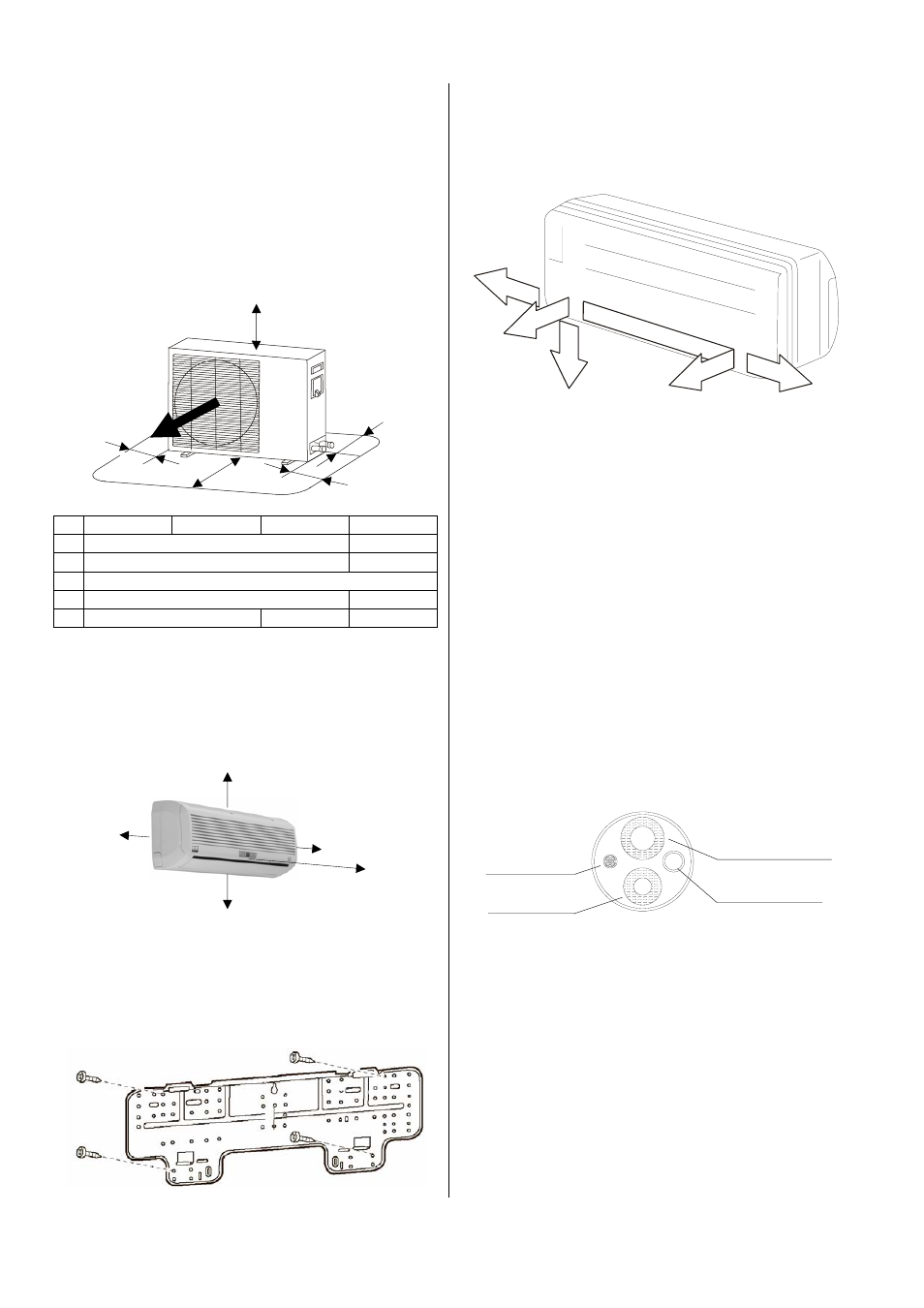

Espaces libres minimum des unités intérieures
L’illustration suivante montre les écarts requis garantis-
sant un fonctionnement sans problème des unités inté-
rieures.
Dimensions en mm
120
120
200
1500
120
Espaces libres minimum
Ces zones de sécurité permettent une entrée et une
sortie sans obstacle de l'air et garantissent suffisam-
ment de place pour la maintenance et les réparations
ainsi qu'une protection adéquate contre des endomma-
gements.
Espaces libres minimum des unités extérieures
L’illustration suivante montre les espaces libres mini-
mum garantissant un fonctionnement sans problème
des unités extérieures.
ML 260 ML 350 ML 520 ML 680
A 100 mm 150 mm
B 700 mm 900 mm
C 400 mm
D 100 mm 150 mm
E 400 mm 600 mm 200 mm
Perçages muraux
Pour réaliser le raccord entre l'unité intérieure et l'unité
extérieure, des perçages muraux sont inévitables. Ob-
servez les remarques suivantes :
◊ Réalisez un perçage dans le mur d'au moins 70 mm
de diamètre.
◊ Le perçage doit présenter une déclivité d'au moins
10 mm de l'intérieur vers l'extérieur.
◊ Avant de commencer les travaux, assurez-vous que
des conduites d'alimentation (eau, etc.) ne traver-
sent pas la zone prévue pour le perçage.
◊ Nous recommandons de renforcer l'intérieur de l'alé-
sage ou d'insérer par ex. un tube en PVC pour pro-
téger les conduites contre des endommagements.
Conduite
pilote
Conduite d'aspiration
du frigorigène
Conduite d'eau
de condensation
Conduite d'injection
du frigorigène
◊ En cas d'emploi de conduites de frigorigène REM-
KO, le câble pilote électrique et la conduite d'eau de
condensation seront mis à disposition par le client.
Le perçage devra donc être adapté aux conduites
utilisées.
◊ Après le montage, obstruez le perçage avec une
pâte étanche appropriée.
N'utilisez pas de substances contenant du ciment ou
de la chaux !
A
B
E
C
D
Montage du support mural
Le support mural des unités doit être fixé avec des vis
et des chevilles appropriées. Les points de montage
sont représentés dans l'illustration suivante.
Variantes de passage
Avant de procéder au montage, étudiez les différentes
variantes pour le passage des conduites de frigorigène,
d'eau de condensation et de commande (voir l'illustra-
tion ci-dessous).
1 Sortie sur le mur à droite 2 Sortie à travers le mur
3 Sortie sur le mur en bas 4 Sortie à travers le mur
5 Sortie sur le mur à gauche
3
4
2
1
5
