B.
MSR (Magnetic Stripe Reader ou lecteur de bandes
magnétiques)
Le MSR ou la fente USB pour le MSR, se trouve sur le bord droit du
clavier programmable. Le voyant DEL du MSR (disponible uniquement sur le
modèle KB-6600) se trouve en haut à gauche du bloc contenant la clé
électronique. Il existe trois types de lecteur - ISO 1, 2 double pistes et ISO tripe
pistes. Pour la lecture de la carte, assurez-vous d'insérer la carte jusqu'au fond,
la face bande magnétique de la carte ISO vers le bas. L'utilisation de la carte
ISO peut se faire de deux façons : insérer la carte en haut de la fente puis la
faire glisser de haut en bas, ou insérer la carte en bas de la fente puis la faire
glisser de bas en haut de la fente (voir l'illustration 4-3). Le voyant MSR s'allume
en vert lorsque le MSR est prêt à lire. Il clignote en cours de lecture, puis
s'allume en vert si la lecture est réussie. Le voyant MSR devient rouge en cas
d'échec de la lecture, mauvaise manipulation de la carte ou faible intensité
magnétique de la bande magnétique. Le voyant redevient vert lorsque le MSR
est à nouveau prêt à lire une carte.

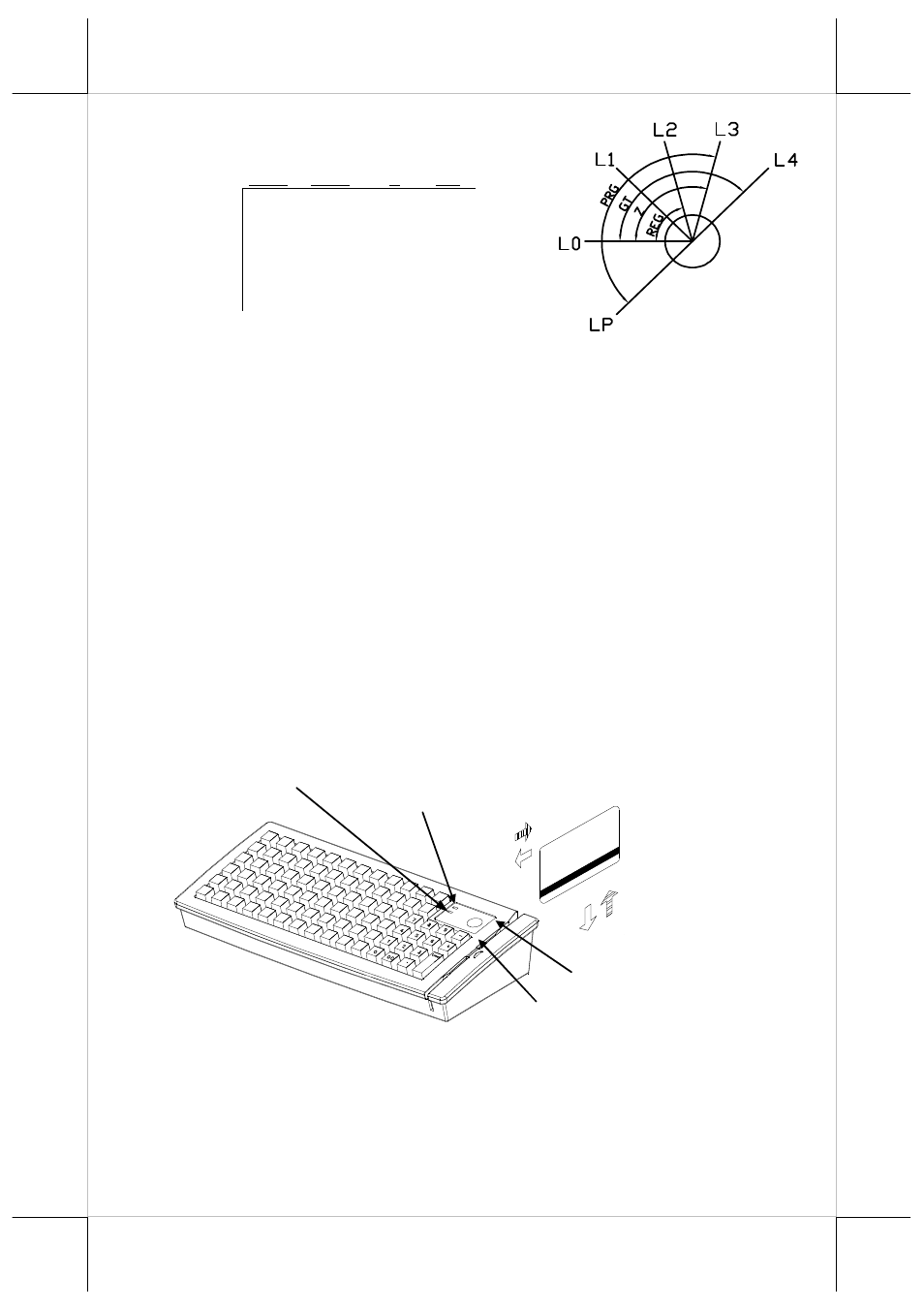

Illustration 4 - 3 Lire les cartes à bande magnétique de norme ISO
PRG REG
Z
GT
LP Y
N
N
N
L0 Y
Y
Y
Y
L1 Y
Y
Y
Y
L2 Y
Y
Y
Y
L3 Y
N
Y
Y
L4 N
N
N
Y
Fente MSR
Voyant MSR
(uniquement pour le
modèle KB-6600)
Marque de la tête du lecteur
Voyant sous
tension
Bandemagnétiquede la
carteISOvers l'utilisateur
Fig. 4-2
