Partie 6
IV. APPLICATION
A. CONSTRUCTION DU CLAVIER
La surface de ce clavier se compose de trois parties (voir l'illustration 4-1).
La zone de l'interrupteur de la clé 6 positions se trouve en haut à droite, la
matrice 15 x 6 de touches à pousser occupe la plus grande zone et une fente,
prés du bord droit, est prévue pour le lecteur de bande magnétique des modèles
-M2, -M3, -MJ.
Dans la zone rectangulaire en haut à droite, se trouve l'interrupteur de la
clé électronique à 6 positions et deux voyants DEL. Le voyant supérieur
concerne l'alimentation, l'autre concerne le MSR (uniquement disponible sur le
modèle KB-6600). La clé électronique à 6 positions se tourne et peut prendre
les 6 positions suivantes : LP, L0, L1, L2, L3 et L4. Elle ne peut se retirer de
l'interrupteur que dans les positions L0 et L1. Le rôle de cette clé électronique
est triple : lorsque la clé passe en position L0 (et est retirée), la sortie de tout le
clavier est bloquée par le hardware et fonctionne en mode sécurité. Un code de
retour de réponse programmable pour la position finale de la clé électronique
est envoyé au clavier par l'ordinateur hôte, lorsque la clé est mise dans une
nouvelle position selon un délais programmable, ou lorsque l'ordinateur hôte
envoie une commande spécifique pour interroger le clavier. La position de la clé
électronique détermine la page du tableau du contenu de la clé appliquée aux
84 touches à pousser. Les définitions de cette même clé dans les différentes
pages, peuvent se programmer de façon absolument indépendante, pour fournir
un changement de menu instantanée.
Cet interrupteur à clé électronique est livré avec un ensemble de 4 clés,
chacune marquée “PRG”, “REG”, “Z” et “GT”. La plage d'efficacité de chacune
de ces 4 clé peut être illustrée par le tableau et le schéma suivants (voir
illustration 4-2).

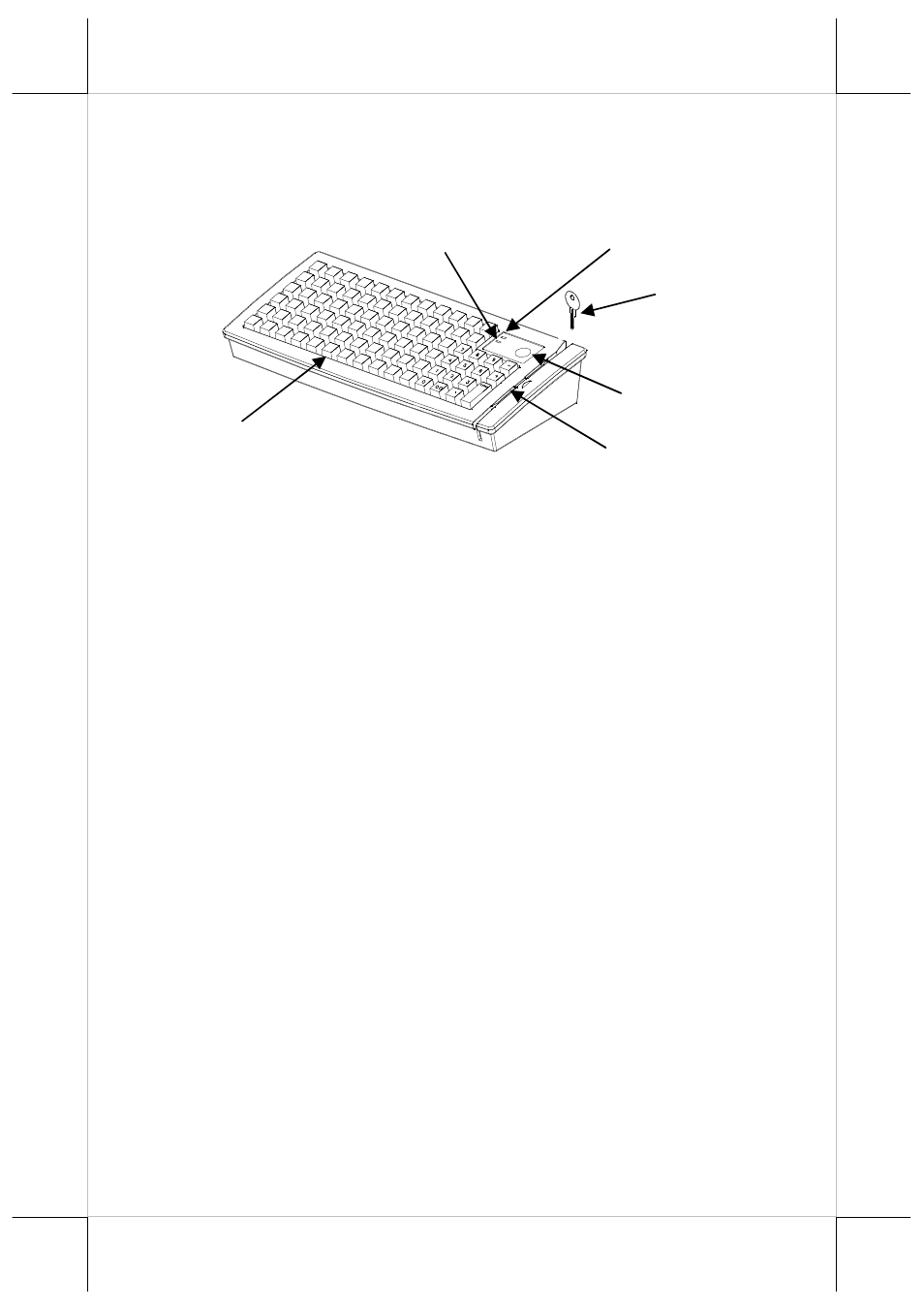

Fente MSR
Voyant MSR (uniquement pour le modèle KB-6600) DEL sous tension
Clé 6 positions
Interrupteur de la clé 6
positions
15 x 6 touches à
pousser Fig. 4-1
