35
INSPECTION ET ENTRETIEN (suite)
Vanne de régulation d'eau (suite)
Ajustement du réglage de vanne de régulation d'eau (suite)

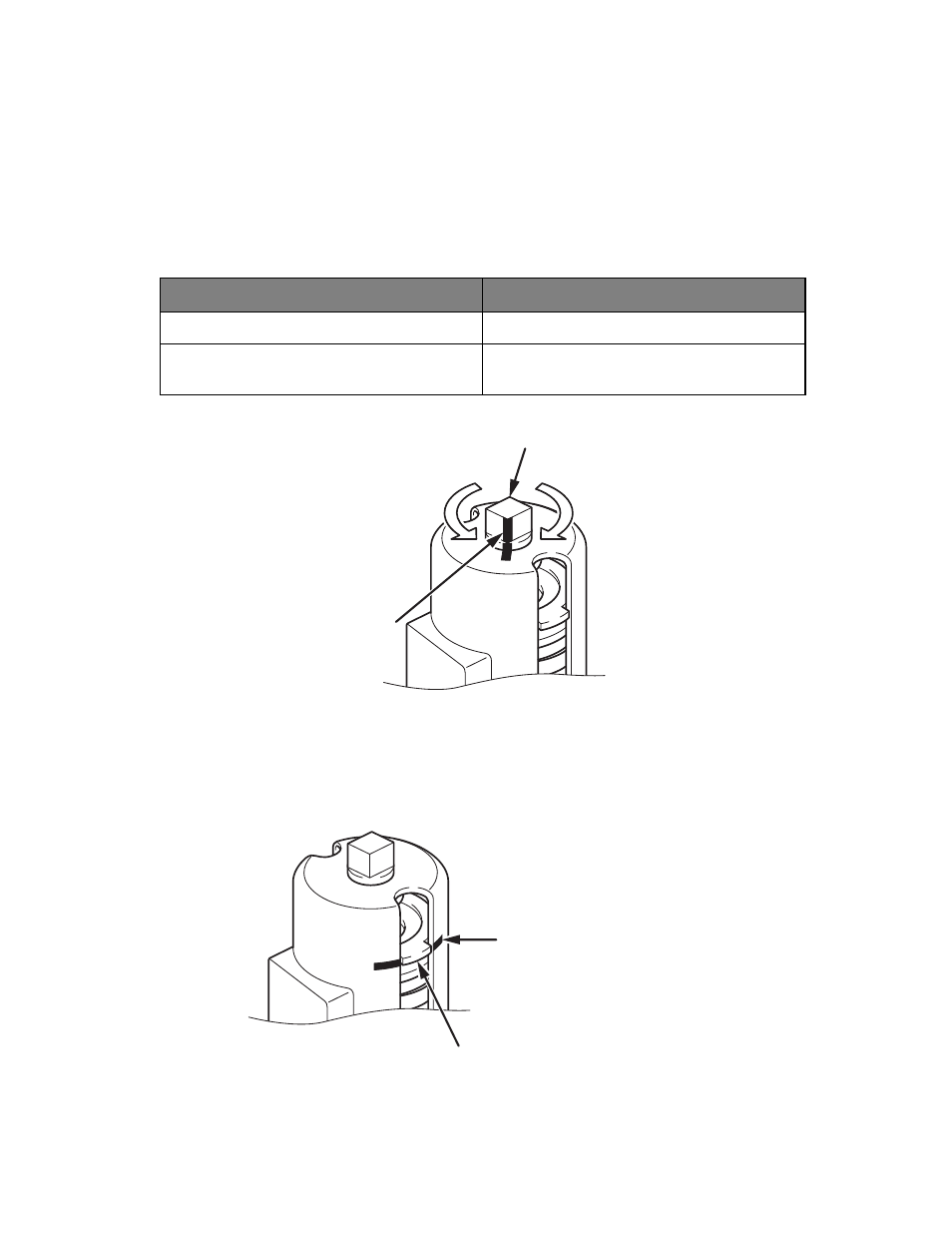

6. Faites tourner le boulon de réglage avec une clé pour ajuster le réglage de
température de vanne d'après les instructions de "Tableau guide de réglage
de vanne" à la page 36. La ligne peinte sur le boulon de réglage et le boîtier
sert de référence de rotation pour accomplir une rotation complète (360°).
Remarque : La ligne de marquage par défaut sur le boîtier sert de référence de
réglage. La ligne peinte sur le boulon de réglage et le boîtier sert de référence de
rotation. Chaque rotation complète du boulon de réglage a pour résultat un
déplacement d'environ 0,04 pouce (1 mm) de la plaque de réglage.
SENS DE ROTATION RÉGLAGE DE TEMPÉRATURE
Dans le sens des aiguilles d'une montre Plus bas
Dans le sens contraire des aiguilles
d'une montre
Plus haut
ILL00382-00
PLUS BAS PLUS HAUT
LIGNE PEINTE
BOULON DE RÉGLAGE
ILL00383-00
LIGNE D'INSCRIPTION
DE DÉFAUT
PLAQUE DE RÉGLAGE
