15
INSTALLATION (suite)
Connexion de l’indicateur d’alarme
(Bornes du signal de sortie L+ et L-)
Le régulateur est équipé d’une sortie d’indicateur d’alarme de type relais (Form C,
contact sec ouvert normal) qui peut être utilisée pour identifier un cas de
défaillance.
Le contacteur de relais est fermé quand l’un des cas suivants se présente :
a. Réservoir plein
b. Défaillance du capteur de température
c. Erreur du commutateur à haute pression
Le contacteur de sortie de relais a une valeur nominale est de 2 A à 30 V CC ou
2 A à 30 V CA (charge résistive) et est compatible avec divers dispositifs
d’avertissement, comme une sonnerie d’alarme, des voyants lumineux, etc.
Connexion de l’indicateur d’alarme au régulateur
1. Retirez le panneau à l’arrière de l’appareil.

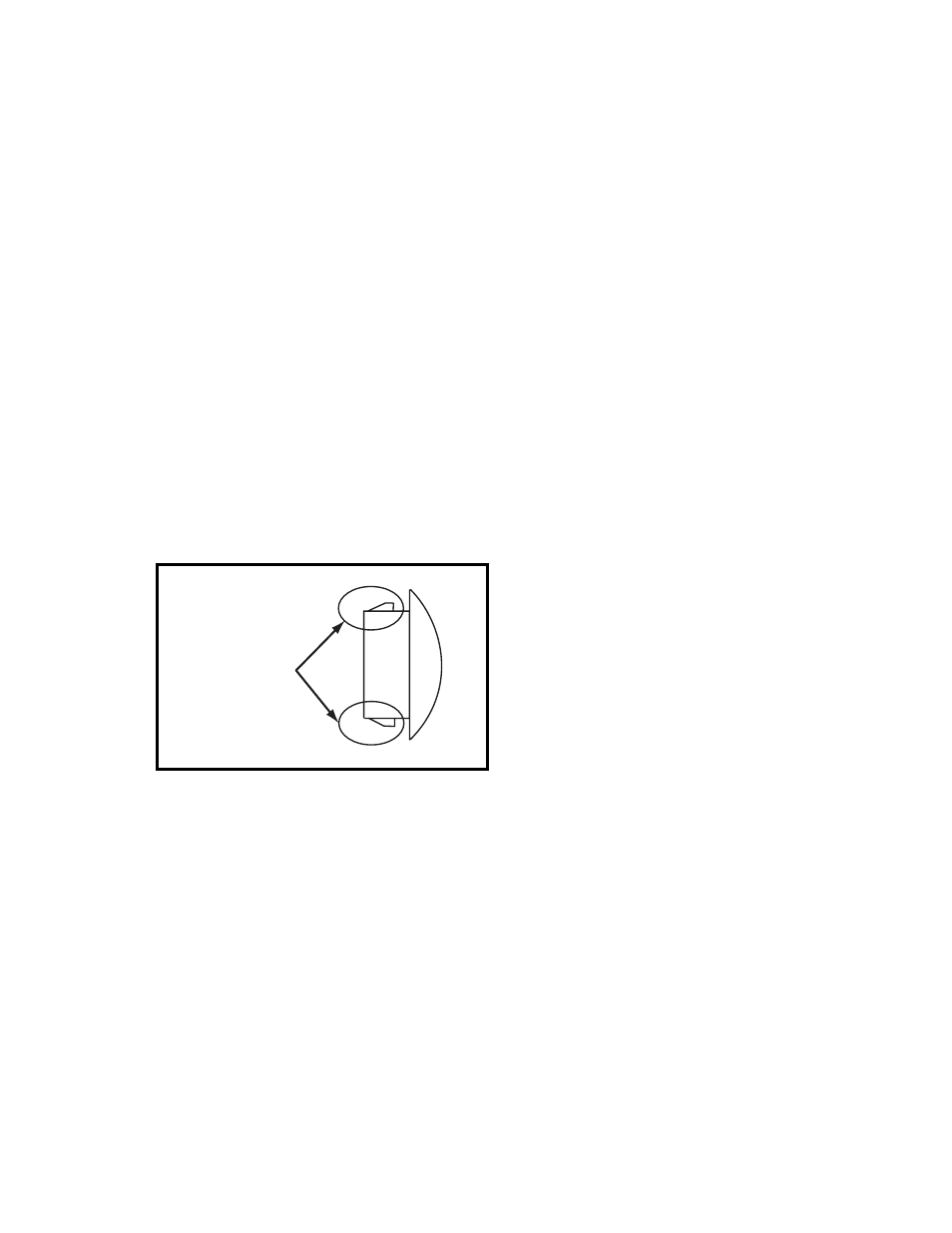

2. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire
sortir.
3. Faites passer le fil du signal d’alarme dans l’orifice dans le panneau arrière.
Remarque : Nous vous recommandons d’utiliser un fil de transmission d’indicateur
d’alarme de 16 AWG à 26 AWG pour un fil massif, ou de 16 AWG à 22 AWG pour
un fil toronné avec une cosse circulaire adaptée à un plot de diamètre #6.
ILL00367-00
Taquet
Capot
