Connexion d’un dispositif d'avertissement externe
Le contrôleur de cet appareil est équipé d'un relais de sortie de signal d'alarme qui
peut être utilisé pour surveiller un cas de panne de l'appareil et est compatible
avec divers dispositifs d'avertissement externes tels qu’un haut-parleur d'alarme,
des voyants lumineux, etc.
Type de relais: Forme C, contact sec ouvert normal
Valeur de contacteur de sortie de relais: 2 A à 30 V (DC/AC) ou moins (charge
résistive)
AVERTISSEMENT :
• Toute manipulation électrique doit être effectuée par un personnel
technique qualifié. Autrement, cela peut présenter un risque de
blessure pour les personnes et/ou de dommage pour l’appareil.
• Débrancher l'alimentation électrique avant l’installation. Prenez
garde car une certaine tension résiduelle peut demeurer dans
l'appareil juste après avoir débranché l'alimentation électrique.
1. Arrêtez l'appareil et débranchez le cordon d'alimentation secteur.
2. Sortez sept (7) vis et enlevez le panneau de service de la partie arrière de
l'appareil.
3. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire
sortir.
4. Faites passer les fils du signal d’alarme dans l’orifice percé dans le panneau
arrière.
Taille de fusible recommandée : 16 ~ 22 AWG

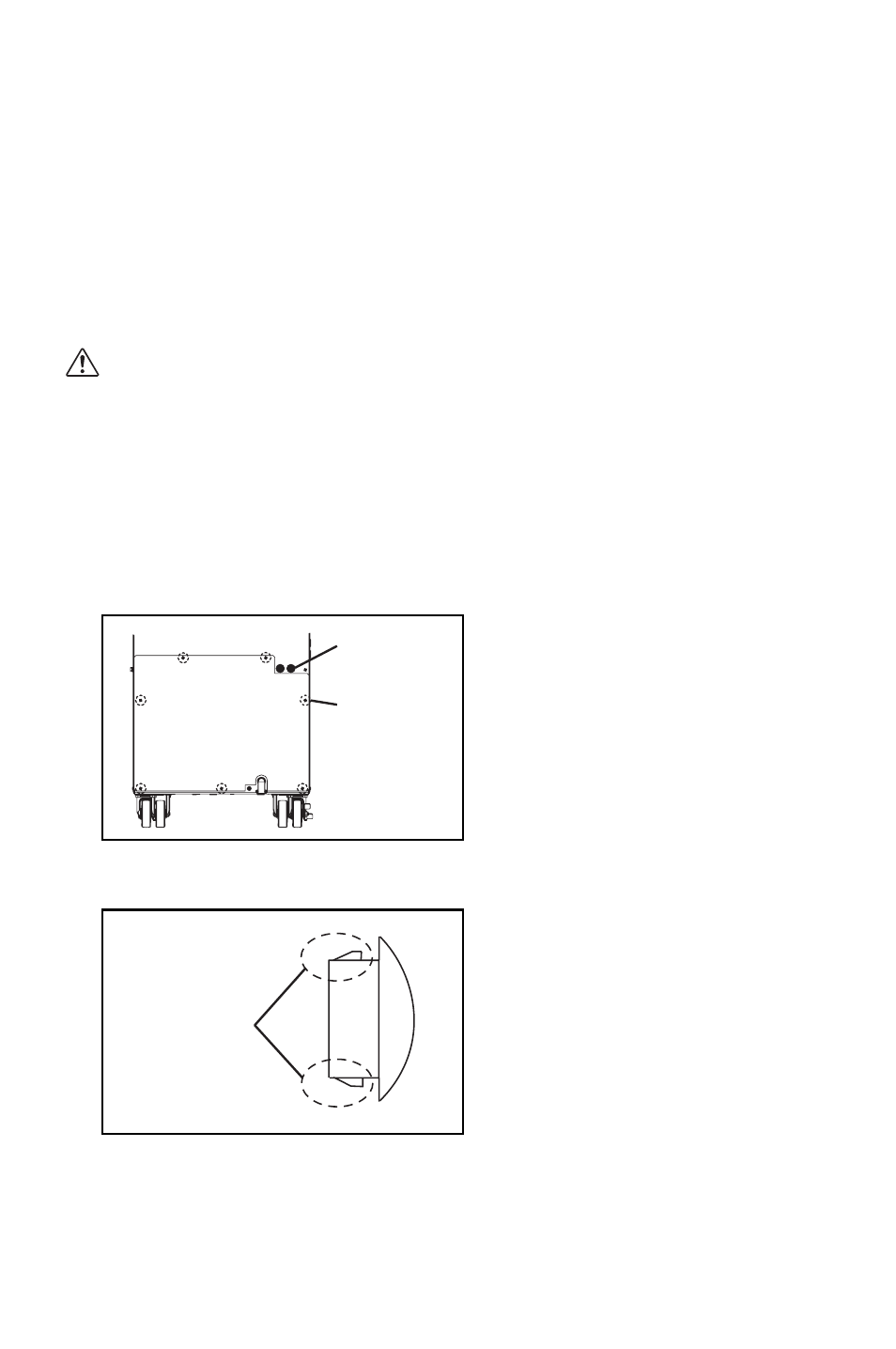

Vis (7)
Capot
ILL00921-00
ILL00922-00
Taquet
Capot
