16
INSTALLATION (suite)
Connexion du thermostat externe (suite)
Connexion du thermostat externe 24VAC (Fourni sur site)
Le Climate Pro 18 peut également être connecté au thermostat externe 24VAC où
une alimentation 24VAC est facilement disponible, suivez simplement les étapes
indiquées et le tableau de connexion ci-dessous.
1. Référez-vous au chapitre précédent pour retirer le panneau de service et faire
passer les fils de thermostat dans le trou percé dans le panneau arrière.
2. Branchez les fils du thermostat 24VAC au bloc de bornes tout en vous référant
au tableau de connexion représenté ci-dessus.
3. Retirez la prise de cavalier du bloc de bornes.
Remarque: Conservez cette prise de cavalier dans un lieu sûr pour le réutiliser
quand le thermostat 24VAC est retiré de l'appareil.
4. Réinstallez le panneau de service sur l'appareil.
5. Référez-vous à la page 35 pour activer un thermostat externe sur le panneau
de commande de l'appareil.

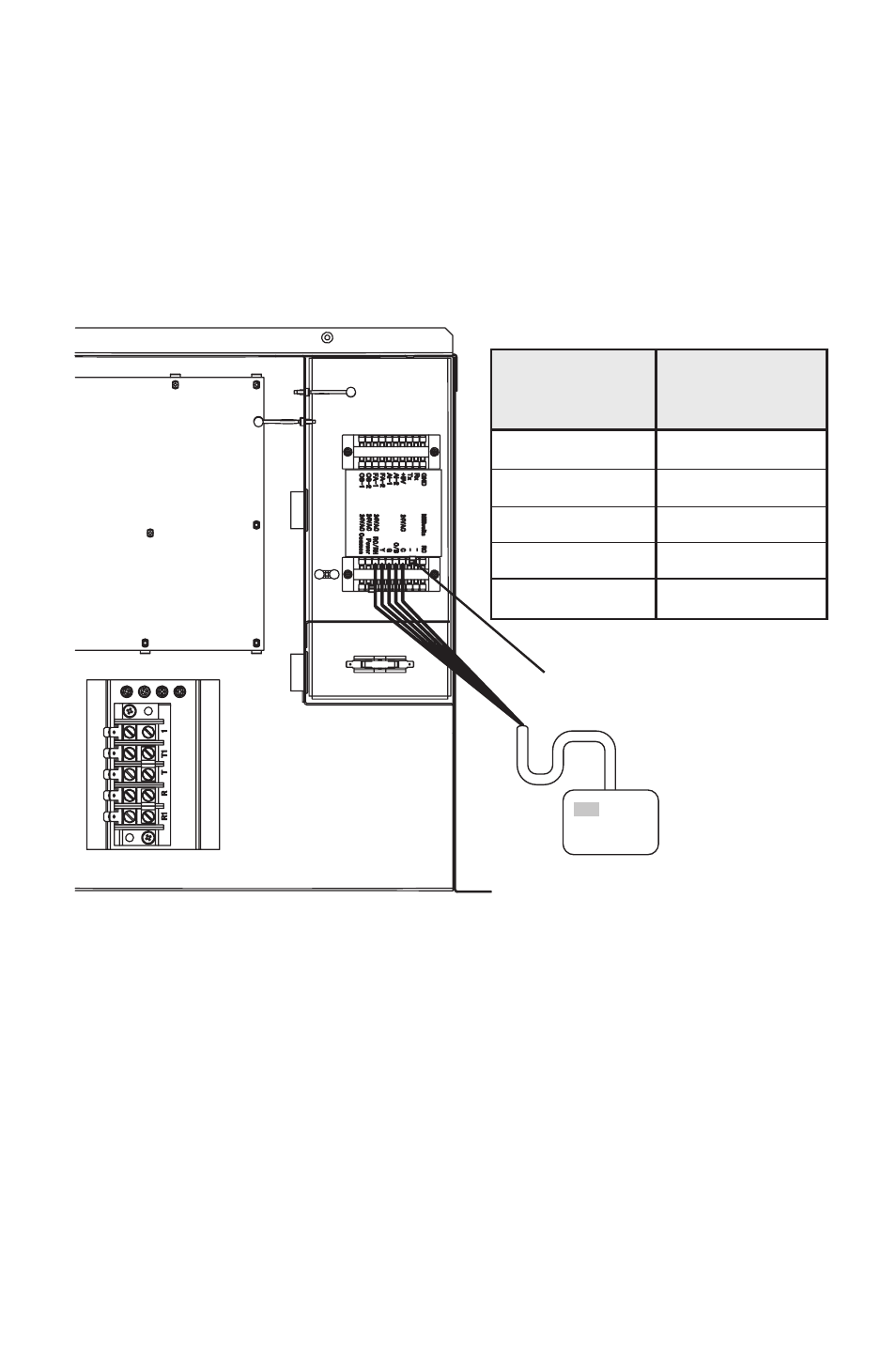

ILL00924-00
Tableau de connexion
24VAC RC/RH
24VAC C
No. de fil
de thermostat
millivolt 24VAC
No. de borne
de bloc de
bornes d’appareil
O/B
G
Y
C
O/B
RC/RH
G
Y
Prise de cavalier
Thermostat 24VAC
Coffret de service
