14
EXIGENCES D'INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
■ Perceuse
■ Foret de 1 ¹⁄₄" (3 cm)
■ Foret de ¹⁄₈" (3 mm) pour avant-trous
■ Crayon
■ Pince à dénuder ou couteau utilitaire
■ Mètre-ruban ou règle
■ Pistolet à calfeutrage et composé de calfeutrage résistant
aux intempéries
■ Tournevis à lame plate
■ Tournevis Phillips
■ Scie sauteuse ou scie à guichet
Pièces fournies
■ Raccord d’adaptation T-10 Torx ®†
■ 4 vis de montage de 4,5 x 13 mm
Pièces nécessaires
■ 3 connecteurs de fils homologués UL
■ 1 ampoule à incandescence de 75 watts max., 120 V
Pour placards avec cavité au fond :
■ Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et
épaisseur selon les dimensions de l'encastrement.
■ Quatre vis à bois à tête plate ou vis à métaux avec rondelles
et écrous (pour la fixation des tringles d’appui).
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■ C’est à l’installateur qu’incombe la responsabilité de
respecter les distances de séparation exigées, spécifiées sur
la plaque signalétique de l’appareil. La plaque signalétique
est située à l’intérieur de la hotte, sur la paroi de gauche.
■ Installer la hotte de cuisinière à distance de toute zone
exposée à des courants d’air, comme fenêtres, portes et
bouches de chauffage à fort débit.
■ Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation. Avant d'effectuer des découpages, consulter les
instructions d'installation fournies par le fabricant de la table
de cuisson/cuisinière.
■ Il est recommandé d'utiliser cette hotte avec une table de
cuisson dont la puissance totale ne dépasse pas 40 000 BTU.
■ On doit disposer d'une prise de courant électrique reliée à la
terre. Voir la section “Spécifications électriques”.
■ Assurer l'étanchéité au niveau de chaque ouverture
découpée dans le plafond ou le mur pour l'installation de la
hotte de cuisinière.
Installation dans une résidence mobile
L’installation de cette hotte doit satisfaire aux exigences de la
norme Manufactured Home Construction Safety Standards, Titre
24 CFR, partie 328 (anciennement Federal Standard for Mobile
Home Construction and Safety, titre 24, HUD, partie 280); lorsque
cette norme n’est pas applicable, l’installation doit satisfaire aux
critères de la plus récente édition de la norme Manufactured
Home Installation 1982 (Manufactured Home Sites, Communities
and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

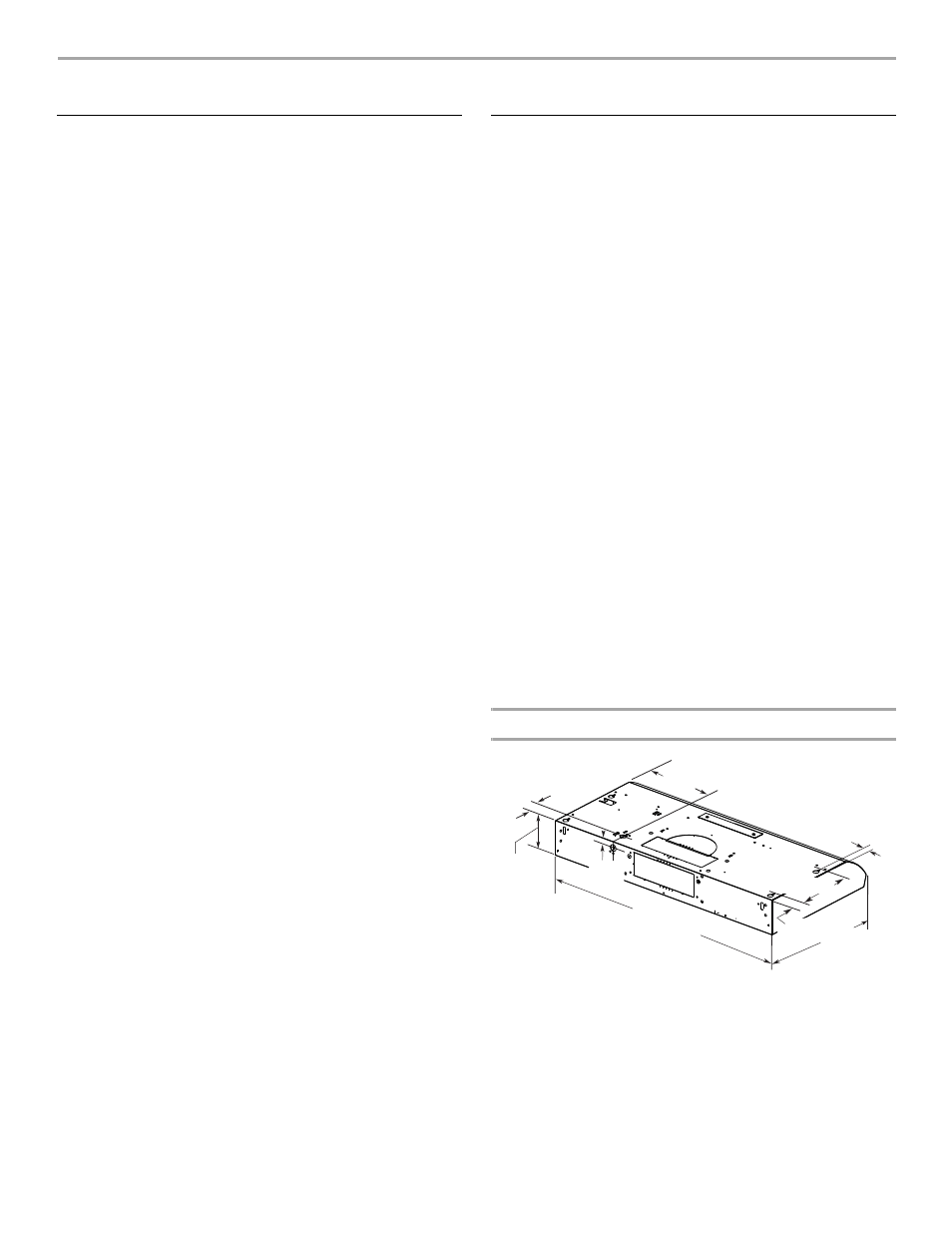

Dimensions du produit
†®TORX est une marque déposée de Saturn Fasteners, Inc.
1"
(2,5 cm)
4 ¹⁵⁄₁₆ "
(12,5 cm)
6 ⁹⁄₁₆ " (16,7 cm) ou
9 ⁹⁄₁₆ " (24,4 cm)
29 ¹⁵⁄₁₆ " (76,0 cm) ou
35 ¹⁵⁄₁₆ " (91,0 cm) 18 ⁵⁄₈ "
(47,3 cm)
1¹⁄₂ "
(3,8 cm)
9"
(22,9 cm)
2"
(5,1 cm)
⁷⁄₈ "
(2,2 cm)
