CONNEXIONS
7

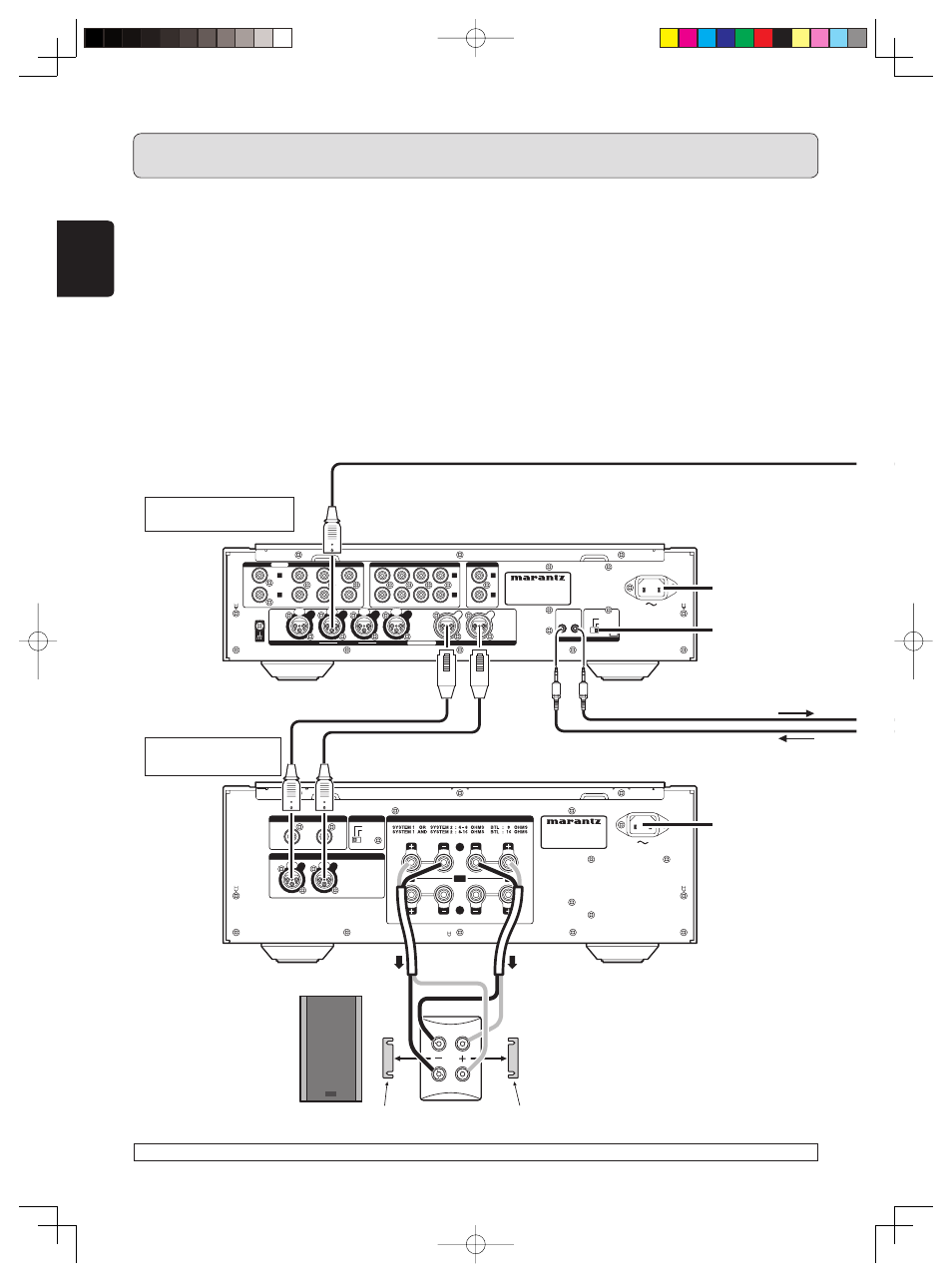

Exemple de connexion 4 : Connexion complète par bi-amplificateur stéréo
1. Connectez 2 amplificateurs SC-11S1 de Marantz par F.C.B.S. pour un contrôle synchronisé.
Pour une connexion F.C.B.S., utilisez des câbles à mini-fiches mono ⇔ mono ou stéréo ⇔ stéréo disponibles dans le commerce
comme décrit dans la section F.C.B.S. (page 26) du manuel d’instructions du SC-11S1.
2. Consultez le manuel d’instructions du SC-11S1 (page 27) et réglez les numéros d’ID du SC-11S1.
3. Connectez le câble de sortie analogue du lecteur CD, etc. aux prises d’entrée du canal gauche (L) des deux préamplificateurs.
Puisque les préamplificateurs fonctionnent comme préamplificateurs mono en mode BI-AMP, n’utilisez pas le canal R (droit)
des prises d’entrée pour le SC-11S1.
¶
À propos de la connexion complète par bi-amplificateur
Proposée par Marantz, la connexion complète par bi-amplificateur est une technique avancée qui améliore la qualité du son. Les
amplificateurs de graves et de mediums/aigus sont séparés et indépendants du préamplificateur, et par conséquent les interférences entre
les sons graves et médiums/aigus sont réduites à un minimum. De ce fait, un environnement sonore très large peut être reproduit.
Remarque:
Les systèmes d’enceintes connectés en utilisant des connexions complètes par bi-amplificateur doivent prendre en charge ce
genre de connexion. Avant de connecter vos enceintes, consultez le manuel d’instructions du système, ou contactez le fabricant
des enceintes pour contrôler si les enceintes prennent en charge les connexions par bi--amplificateur.
