FRANÇAIS
BRANCHEMENTS ESSENTIELS

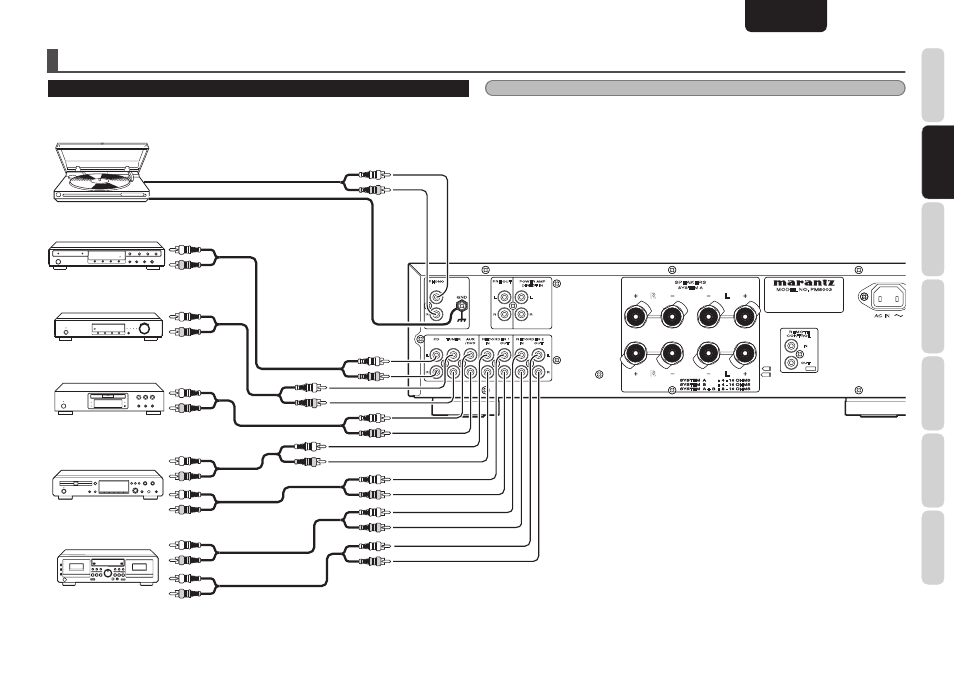

BRANCHER LES COMPOSANTS AUDIO
R
SPEAKERS
SYSTEM A
L
L
R
GND
CD AUX / DVD TUNER OUT IN RECORDER 1 OUT IN RECORDER 2
R
L
L
R
PHONO
AC IN
OUT
IN
REMOTE
CONTROL
R L
R
L
POWER AMP
DIRECT IN
PRE OUT
R
L
MODEL NO. PM8003
Platine disque
Tuner
Lecteur DVD
Graveur de CD-R, etc.
Platine MD ou cassette
Vers prises de sortie ligne (LINE OUT)
Vers prises de sortie
ligne (LINE OUT)
Vers prises de sortie
ligne (LINE OUT)
Vers prises de sortie
ligne (LINE OUT)
Vers prises d’entrée ligne (LINE IN)
Vers prises de sortie ligne (LINE OUT)
Vers prises d’entrée ligne (LINE IN)
Lecteur de CD
Attention:
• Ne connectez pas le cordon d’alimentation de cet amplificateur ou de tous les autres composants à la source
d’alimentation jusqu’à ce que toutes les connexions soient effectuées.
• Insérez les fiches des câbles de connexion fermement dans les prises appropriées. Une insertion incorrecte peut
causer des interférences.
• Connectez les câbles aux canaux L (gauche) et R (droit) corrects.
• Assurez-vous que les câbles d’entrée et de sortie soient connectés correctement.
• Consultez aussi les manuels d’instructions des composants pour des connexions correctes.
