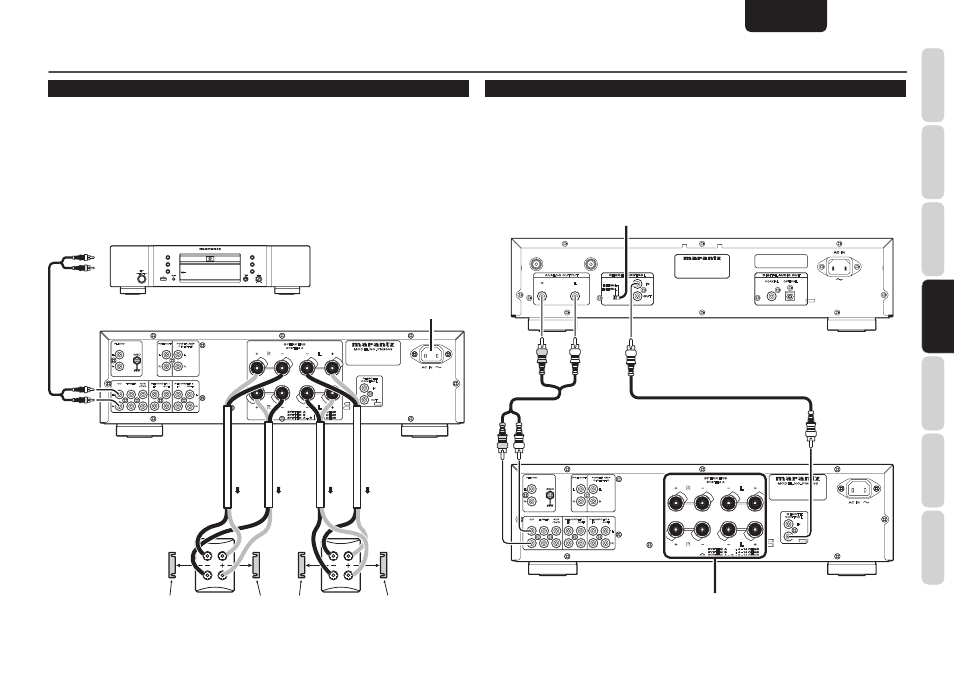

BRANCHEMENTS SUPPLÉMENTAIRES
CONNEXIONS DOUBLES
La connexion double est une technologie visant à améliorer la qualité du son. Cela permet de raccorder
les enceintes et un amplificateur, à l’aide de deux fils pour les haut-parleurs : l’un pour des haut-parleurs
médiums - aigus et l’autre pour des haut-parleurs graves.
Cela supprime l’effet sur un haut-parleur médium – aigu dû à la force électromotrice arrière générée par le
haut-parleur grave.
Pour la connexion double, il faut veiller à ce que l’enceinte corresponde aux spécifications de cette connexion
double. Référez-vous au mode d’emploi fourni avec l’enceinte.
Connectez un haut-parleur médium – aigu aux bornes SYSTEM A et un haut-parleur grave aux bornes
SYSTEM B. Mettez le bouton SPEAKER sur le panneau avant sur la position A+B.
R
SPEAKERS
SYSTEM A L
L
R
GND
CD AUX / DVD TUNER OUT IN RECORDER 1 OUT IN RECORDER 2
R
L
L
R
PHONO
AC IN
OUT
IN
REMOTE CONTROL
R L
R
L
POWER AMP DIRECT IN PRE OUT
R
L
MODEL NO. PM8003
0 2
7
8
MF / HF
LF
MF / HF
LF
Retirer la barrette
de couplage.
Retirer la barrette de
couplage.
Retirer la barrette
de couplage.
Lecteur CD
Vers prises Line output
HP droit
(R CH)
HP gauche
(L CH)
Vers prise secteur
BRANCHER LES PRISES REMOTE CONTROL
Les prises REMOTE CONTROL permettent de raccorder les composants contrôlables à distance (prises
D.BUS) comme un lecteur CD ou un lecteur DVD Marantz. Cela vous permet de commander ces
composants grâce à la télécommande fournie avec l’appareil. L’appareil fonctionne avec le système de
télécommande qui peut activer les fonctions principales des lecteurs CD ou DVD Marantz. Voici une brève
explication du contrôle de l’appareil et du lecteur CD à l’aide de cette télécommande.
Comme l’indique le schéma ci-dessous, vous devez raccorder la prise
REMOTE CONTROL “IN” du lecteur
CD et la prise REMOTE CONTROL “OUT” de l’appareil, puis mettre l’interrupteur du lecteur CD sur
“ EXTERNAL”.
Ce modèle et le lecteur CD peuvent fonctionner en orientant la télécommande vers le capteur de ce
modèle.
R
SPEAKERS
SYSTEM A L
L
R
GND
CD AUX / DVD TUNER OUT IN RECORDER 1 OUT IN RECORDER 2
R
L
L
R
PHONO
AC IN
OUT
IN
REMOTE CONTROL
R L
R
L
POWER AMP DIRECT IN PRE OUT
R
L
MODEL NO. PM8003
AC IN
DIGITAL AUDIO OUT
R L IN
OUT
REMOTE CONTROL ANALOG OUTPUT
OPTICAL COAXIAL
INTERNAL EXTERNAL
AC IN
DIGITAL AUDIO OUT
IN
OUT
REMOTE CONTROL
Mettre sur “EXTERNAL”
Pour plus de détails sur le branchement des haut-parleurs, consultez la page 8.
