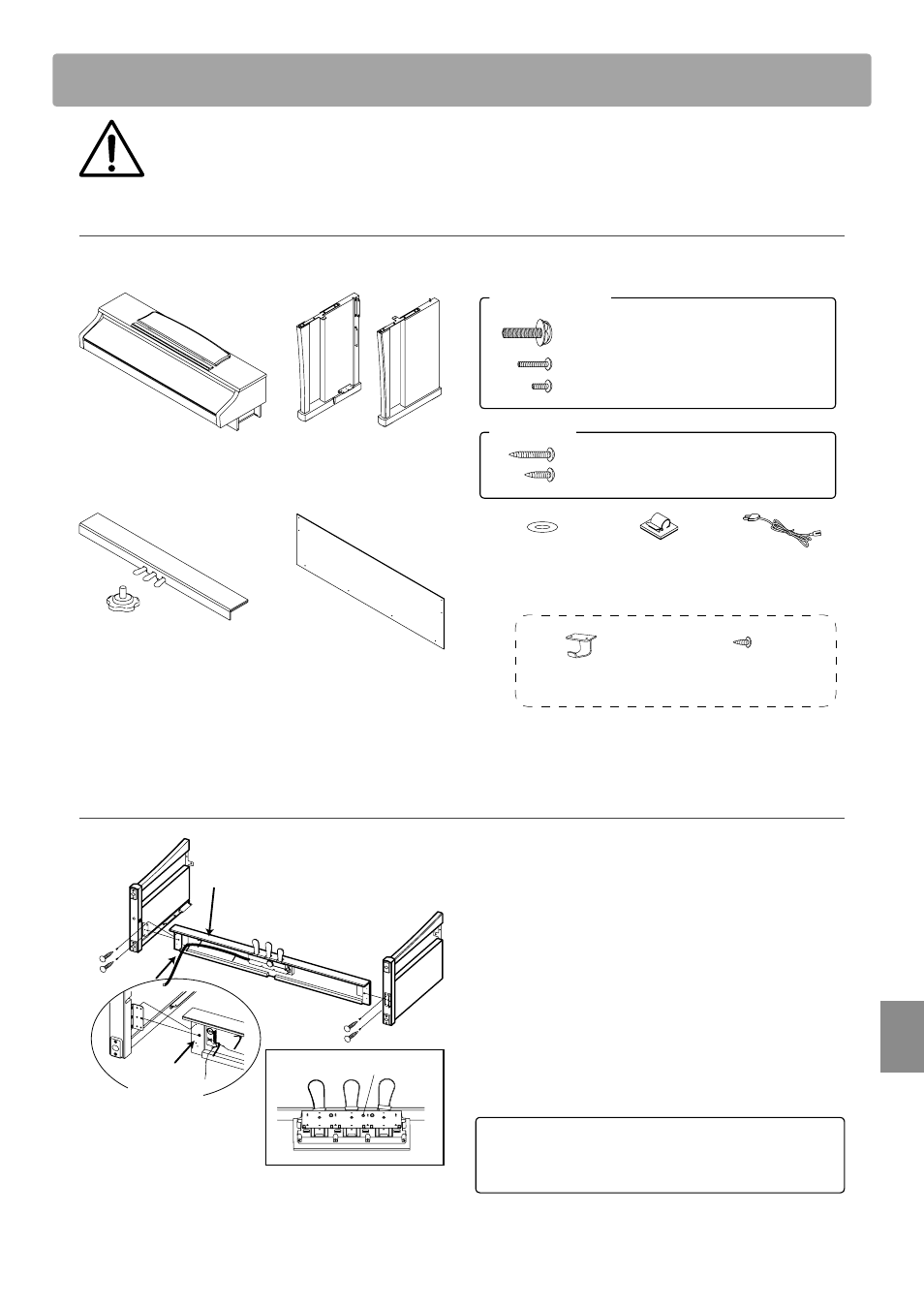

Méthode de Montage du Piano CA63
Il faut deux personnes pour eff ectuer le montage.
Pour déplacer ce produit, soulevez-le horizontalement tout en faisant spécialement attention à ne pas coincer vos
mains et à ne pas le faire tomber sur vos pieds.
„ Confi rmation des pièces
Avant le montage de ce produit, contrôlez qu’aucune pièce ne manque. Prévoyez également un tournevis cruciforme.
c Base des pédales, 1 pièce
Réglage de pédale, 1 pièce
d Dos, 1 pièce
Vis à pointe plate
e Vis (avec rondelle plate et rondelle
ressort), 2 pièces
f Vis (longue noire), 2 pièces
g Vis (courte noire), 4 pièces
j Rondelle
2 pièces
m Ensemble crochet pour casque, 1 jeu
k Serre-câble
2 pièces
l Câble d’alimentation
1 pièce
a Unité principale b Côtés, 2 pièces
(gauche, droite)
Vis pointue
i Vis taraudeuse (courte noire), 4 pièces
h Vis taraudeuse (longue noire), 4 pièces
Crochet pour casque
Vis de fi xation de crochet
pour casque (2 pièces)
1. Montage des côtés b, de la base des pédales et du réglage c
Déliez le câble de connexion des pédales (un emplacement
seulement) fi xé à la base des pédales c, et retirez le câble de
connexion des pédales. Insérez ensuite la cale (vis de réglage
de hauteur) par l’arrière de la base du pédalier sur 1 cm dans le
trou désigné par une fl èche.
Insérez la vis temporairement montée sur la base du pédalier
c dans l’ouverture métallique de la plaque latérale, plaquez
le côté b contre la base du pédalier et attachez-les avec la vis
de montage provisoire. Il y a deux plaques latérales, gauche
et droit, faites attention à les placer convenablement. Insérez
les vis argentées pointues i dans les autres trous, serrez les
plaques latérales et la base du pédalier avec celles-ci.
Remarque sur le montage
• Vérifiez que les côtés (gauche/droite) sont solidement
fixées sur la base du pédalier.
i
i
b
b
Dégagez le câble (1 emplacement)
Vis de
fi xation
temporaire
Trou de réglage
Continuer en page suivante ¼
