176 MAXPRO200 Manuel d’instructions 807702 Révision 1

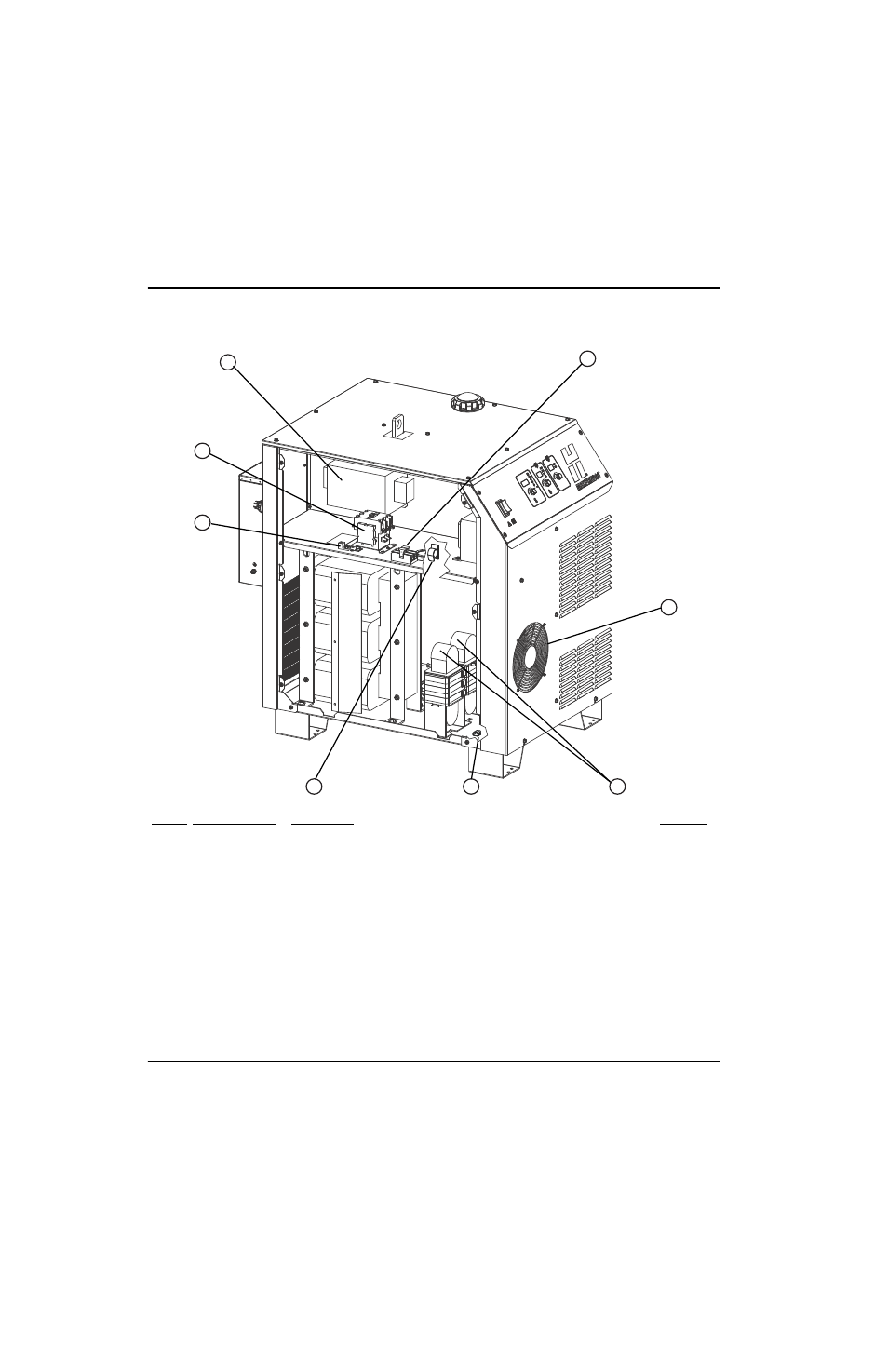

Nomenclature des pièces
Source de courant
Article Nº de référence Description Quantité
1 209177 Filtre EMI pour sources de courant à 400 V et 415 V
2 008301 Porte-fusible 1
108571 Couvercle de porte-fusible 1
110513 Étiquette de fusible : F1 – F2 1
008551 Fusible : 7,5 A, 600 V : sources de courant 380 V, 400 V, 415 V, 440 V, 480 V
et 600 V 2
008709 Fusible : 20 A, 500 V : sources de courant 200/208 V, 220 V et 240 V 2
3 027567 Grille de protection du ventilateur 1
4 014373 Bobine d’induction 2
5 074212 Support de câble : autocollant pour câble de 1/2 po de diamètre 5
6 074356 Support de câble : pour câble de 1 po de diamètre 5
7 108671 Bornier : 14 AWG – 2/0 1
8 003249 Contacteur : sources de courant 380 V, 400 V, 415 V, 440 V, 480 V et 600 V 1
003233 Contacteur : sources de courant 200/208 V, 220 V et 240 V 1
1
2
3
4 5 6
7
8
