174 MAXPRO200 Manuel d’instructions 807702 Révision 1

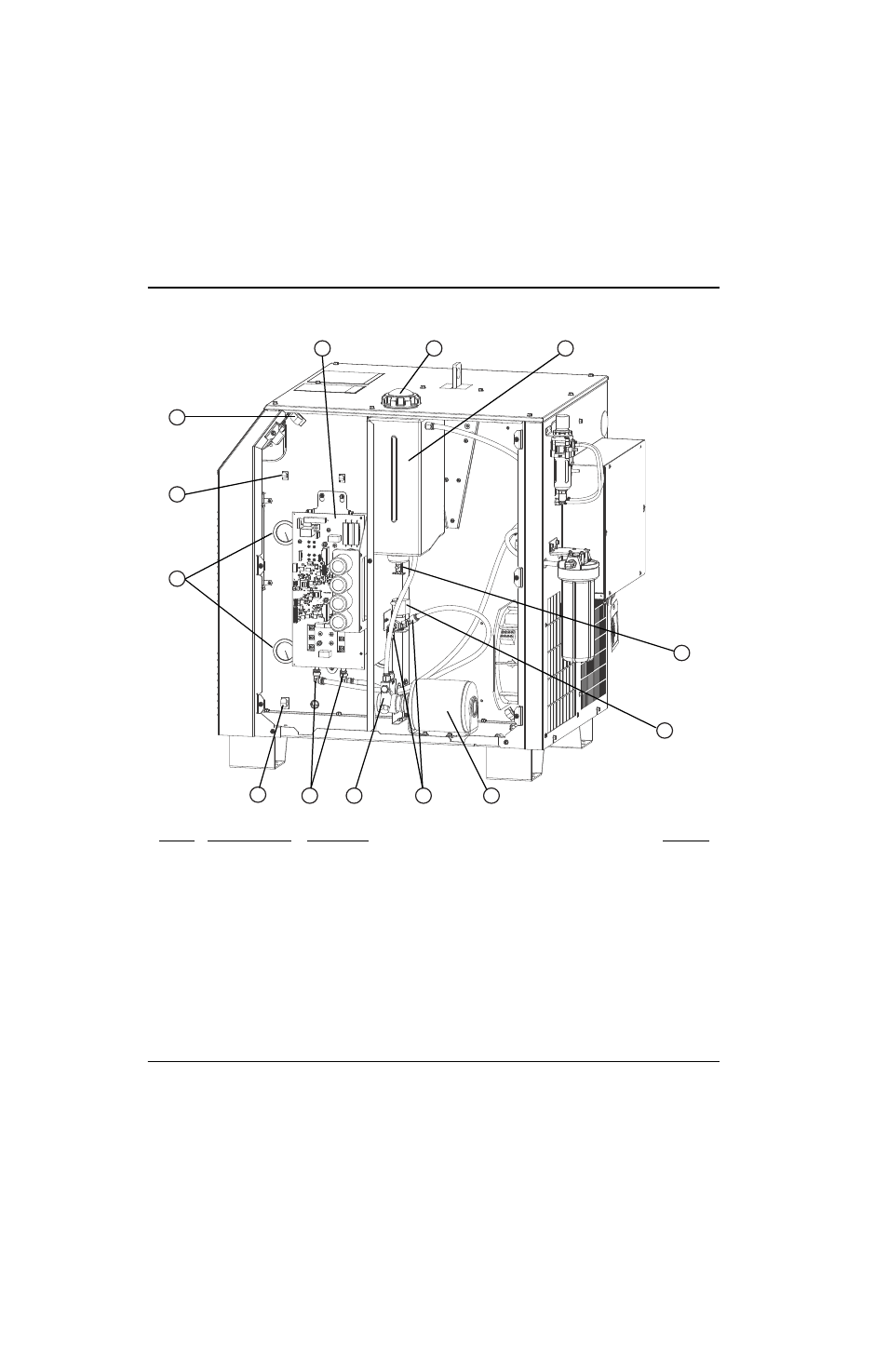

Nomenclature des pièces
Source de courant
Article Nº de référence Description Quantité
1 428036 Kit de remplacement du hacheur 1
2 127014 Bouchon du réservoir de liquide de refroidissement 1
3 002546 Réservoir de liquide de refroidissement 1
4 006099 Robinet de vidange de liquide de refroidissement 1
5 228993 Kit de remplacement d’électrovanne de liquide de refroidissement 1
6 428039 Kit de remplacement de moteur de pompe 1
7 015665 Raccord : coude mâle, tube emboîtable de 3/8 po NPT x 1/2 po 2
8 428043 Kit de remplacement de pompe 1
9 015815 Raccord : coude en laiton, tube emboîtable de 1/2 po NPT x 1/2 po 2
10 074354 Support de câble : pour câble de 1/2 po de diamètre 17
11 104407 Bague : joint antipoussière 6
12 074353 Support de câble : pour câble de 1/4 po de diamètre 10
13 074355 Support de câble : pour câble de 3/4 po de diamètre 10
1 2 3
4
5
6 7 8
13
12
11
10 9
