InstallatIon
3-30 HPR800XD Auto Gas – 806502 Révision 1

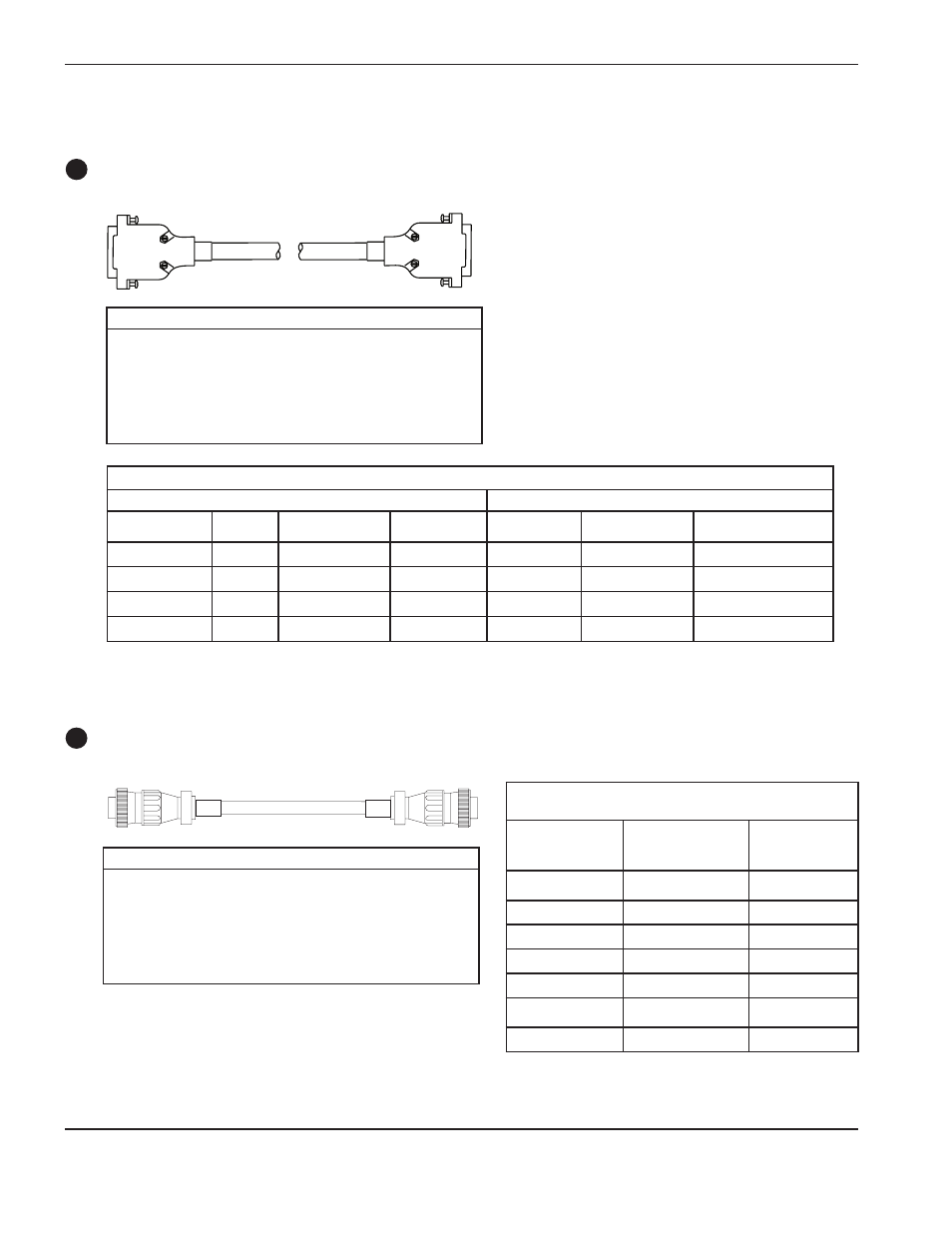

Câbles entre la source de courant primaire et la console de sélection
Câble de communication de la console de sélection
Câble d’alimentation de la console de sélection
* Les numéros de câbles 123784 et 123785 doivent être utilisés avec des systèmes dont la console des gaz est fixée à la source de courant.
N° réf. Longueur N° réf. Longueur
123784* 3 m 123841 20 m
123839 4,5 m 123737 25 m
123963 6 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
N° réf. Longueur N° réf. Longueur
123785* 3 m 123848 20 m
123846 4,5 m 123740 25 m
123964 6 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m
Liste des signaux de câble —
source de courant primaire à la console de gaz
Extrémité de la
source de courant
Extrémité de la
console des gaz
N° de contact Description N° de contact
1
120 V c.a. —
sous tension
1
2 120 V c.a. — retour 2
3 Terre 3
4 Inutilisé 4
5 Inutilisé 5
6
24 V c.a. —
sous tension
6
7 24 V c.a. — retour 7
10
11
Extrémité avec prises femelles vers
console de sélection
Liste des signaux de câble — source de courant primaire à la console de sélection (connecteurs D-sub à 9 contacts)
Extrémité de la source de courant Extrémité de la console de sélection
N° de contact
Couleur
des fils
Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
2 Noir Entrée/Sortie CAN L 2 Entrée/Sortie Communication CAN
3 Noir Entrée Terre CAN 3 Sortie Terre
7 Rouge Entrée/Sortie CAN H 7 Entrée/Sortie Communication CAN
9 Rouge Sortie Inutilisé 9 Sortie Inutilisé
