Mise à la terre c.a.
Piquet de terre
Masse et mise à la terre RFI
L’ensemble de lève-torche et la console haute fréquence à distance nécessitent une trajectoire distincte à
la
barre omnibus
de masse de la table de coupe.
Table de coupe
Plasma source de courant (2)
c.c. positif
Command
THC
Barre omnibus
Barre omnibus
Command
THC
Console
HFD
Console de dosage
Console
d’interface du
refroidisseur
Console de gaz/sélection
Console
CNC
Portique de découpe

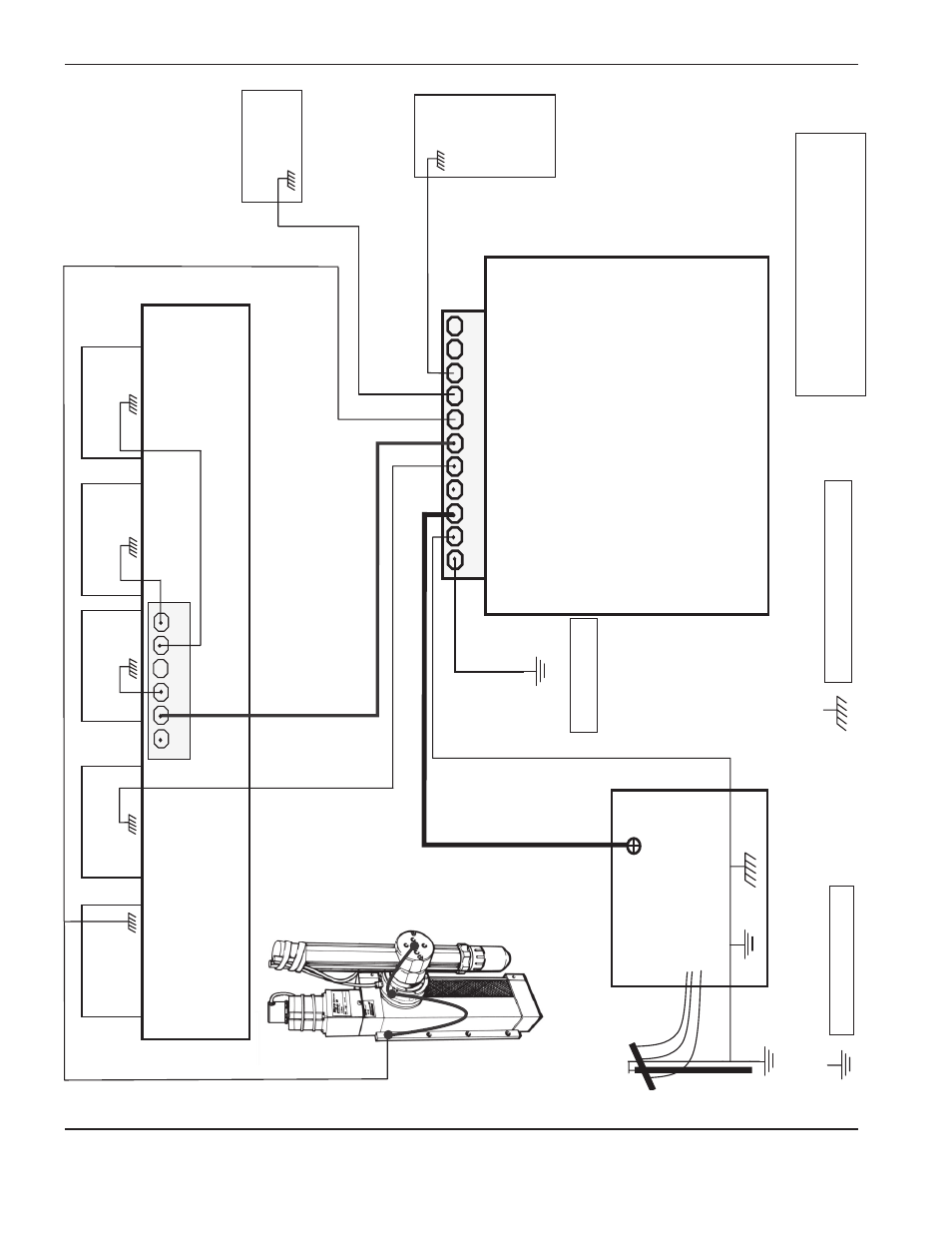

Schéma de mise à la terre
(certains systèmes ne comporteront pas tous les systèmes illustrés)
