- 6 -
2.2.1 Système de commande
Ce système contrôle et surveille le fonctionnement du refroidisseur. Il se compose d’un contrôleur piloté par
microprocesseur et qui est lié aux différents capteurs, jauges, robinets, interrupteurs et connexions d’entrée/sortie
de signal sur l’appareil.

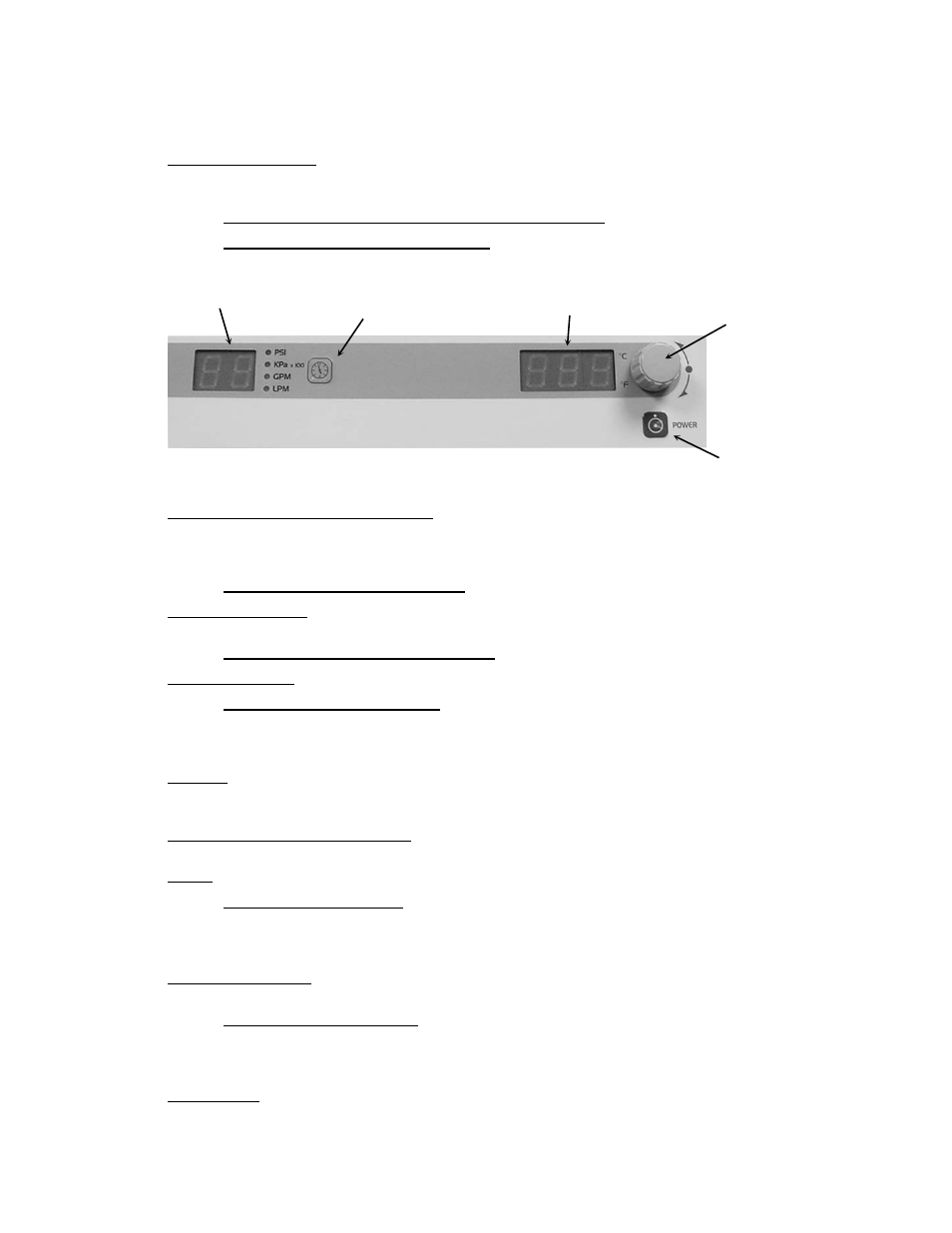

Panneau de commande
: le point de consigne de la température, les unités de température et les autres paramètres
de fonctionnement sont définis dans le panneau de commande. Les données relatives au fonctionnement sont
indiquées sur un affichage local à DEL.
CIRCUIT IMPRIMÉ DU CONTRÔLEUR DE TEMPÉRATURE = Nº réf. : 500-367
CIRCUIT IMPRIMÉ DE L’ALIMENTATION = Nº réf. : 215-513
Interrupteur d’alimentation/de déconnexion : l’interrupteur d’alimentation principal se trouve sur la porte avant
de l’appareil. Cet interrupteur sert également à débrancher la source de courant en cas d’accès aux composants
électriques et aux borniers de l’appareil. La porte d’accès ne peut être ouverte que lorsque l’interrupteur
d’alimentation/de déconnexion est en position OFF.
INTERRUPTEUR DE DÉCONNEXION = Nº réf. : 215-629
Sonde de température : le détecteur de température à résistance interne permet de mesurer la température du
liquide en aval de la pompe. Le relevé apparaît dans l’affichage à DEL du panneau de commande.
SONDE DE TEMPÉRATURE EN PLATINE = Nº réf. : 200-450
Capteur de pression
: mesure la pression du liquide au niveau de la sortie du refroidisseur.
TRANSDUCTEUR DE PRESSION
2.2.2 Système de circulation du liquide
= Nº réf. : 750-757
Ce système régit la circulation du liquide dans l’appareil.
Réservoir : ce réservoir de polyéthylène permet de maintenir une température stable et offre la réserve de liquide
adéquate pour le système. Il est équipé d’un flotteur qui surveille le niveau de liquide et active une alarme si le niveau
est trop bas.
Indicateur visuel de niveau du réservoir : cet indicateur est un moyen très pratique de vérifier le niveau du liquide
dans le réservoir.
Pompe
: la pompe à turbine haute pression pompe le liquide du réservoir et l’envoie dans le procédé.
POMPE À TURBINE 0,7 kW
200–240/380–460 V 50/60 Hz = Nº réf. : 505-174
575–600 V 60 Hz = Nº réf. : 505-178
Pompe de recirculation : la pompe centrifuge en acier inoxydable maintient un flux adéquat dans l’évaporateur
et garantit le transfert de la chaleur.
200–240/380–460 V 50/60 Hz = Nº réf. : 505-175
POMPE CENTRIFUGE 0,4 kW
575–600 V 60 Hz = Nº réf. : 505-177
Double flotteur : si le niveau de liquide est inférieur au flotteur supérieur (inférieur à 26,5 litres), l’affichage de droite
indique alternativement EFL et la température du liquide. Une alarme sonore retentit également de manière
intermittente. Cet affichage et l’alarme ne disparaissent que lorsque le problème est résolu.
Bouton
de sélection
des unités/menus
Bouton de
sélection/configuration
Bouton d’alimentation
Affichage de la
pression/du flux
Affichage
des températures
