- 11 -
4.6 Mise en route
IMPORTANT : veiller à couper l’alimentation principale avant de remplir le réservoir.
4.6.1 Refroidisseur de procédé
Utiliser uniquement le liquide de refroidissement prémélangé Hypertherm
69,9 % eau distillée, 30 % propylèneglycol, 0,1 % benzotriazole
= Nº réf. : 028872
Fournit une protection antigel jusqu’à –12 °C.
Ne pas utiliser de liquides inflammables car ils peuvent provoquer des risques
d’incendie.
AVERTISSEMENT : la protection antigel doit être 14 °C en dessous de la température
la plus faible envisageable. La température la plus faible envisageable est égale au
point de consigne du procédé moins le réglage Lb (pour « Lower Band » ou plage
de températures basses).
Si une protection antigel supplémentaire est nécessaire, utiliser une solution contenant 100 % d’éthane-1,2-diol afin
d’obtenir le mélange nécessaire.
Solution Hypertherm 100 % d’éthane-1,2-diol
= Nº réf. : 028873

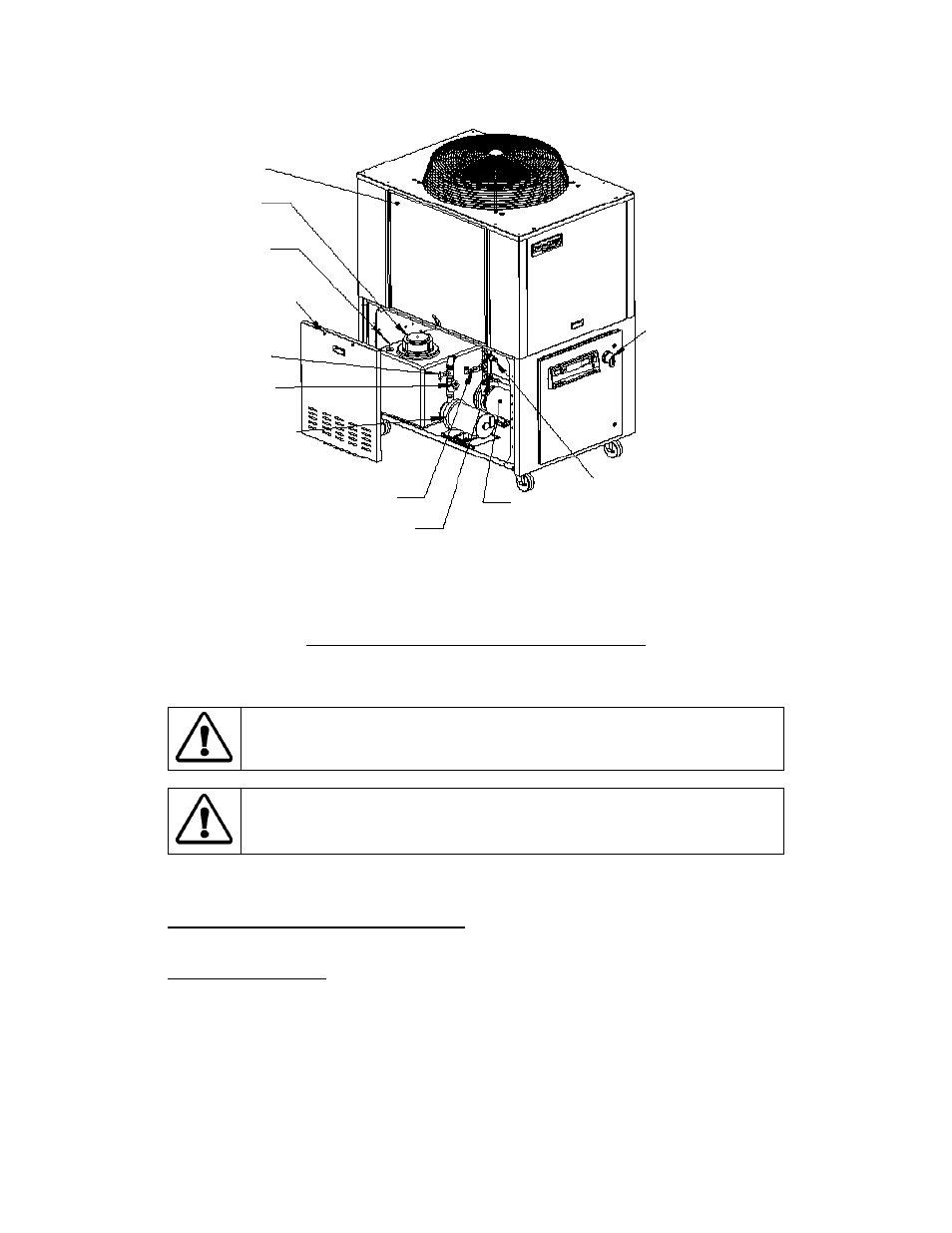

Voir Figure 4-2.
Remplissage du réservoir
Retirer le panneau situé sur le côté arrière gauche du boîtier. Il est maintenu par des vis imperdables cruciformes
1/4-20.
Retirer le bouchon de remplissage du réservoir et remplir ce dernier jusqu’à environ 5 cm du haut du réservoir.
Ne pas remettre le bouchon en place pour le moment.
BOUCHON DU
RÉSERVOIR
FILTRE À AIR
DOUBLE
FLOTTEUR
LES VIS IMPERDABLES
MAINTIENNENT LES
PANNEAUX D’ACCÈS
DÉBITSTAT
CRÉPINE SUR
CONDUITE
POMPE CENTRIFUGE
DE RECIRCULATION
SECTIONNEUR
CAPTEUR DE PRESSION
POMPE À TURBINE DE
PROCÉDÉ
DÉRIVATION DU
RÉGULATEUR
DE PRESSION
SONDE DE TEMPÉRATURE
À RÉSISTANCE INTERNE
FIG. 4-2
