InstallatIon
3-10
HPR260XD Manual Gas
– 806342 Révision 2
**
**
**
Mise à la terre c.a.
Piquet
de terre
Masse et mise à la terre RFI
L’ensemble de lève-torche et la console haute fréquence
à distance nécessitent une trajectoire distincte à la barre
omnibus de masse de la table de coupe.
Table de coupe
Source de
courant plasma
c.c. positif
Command
THC
Barre omnibus
Barre omnibus
Command
THC
Console HFD
Console de dosage
Console
gaz/sélection
Console
CNC

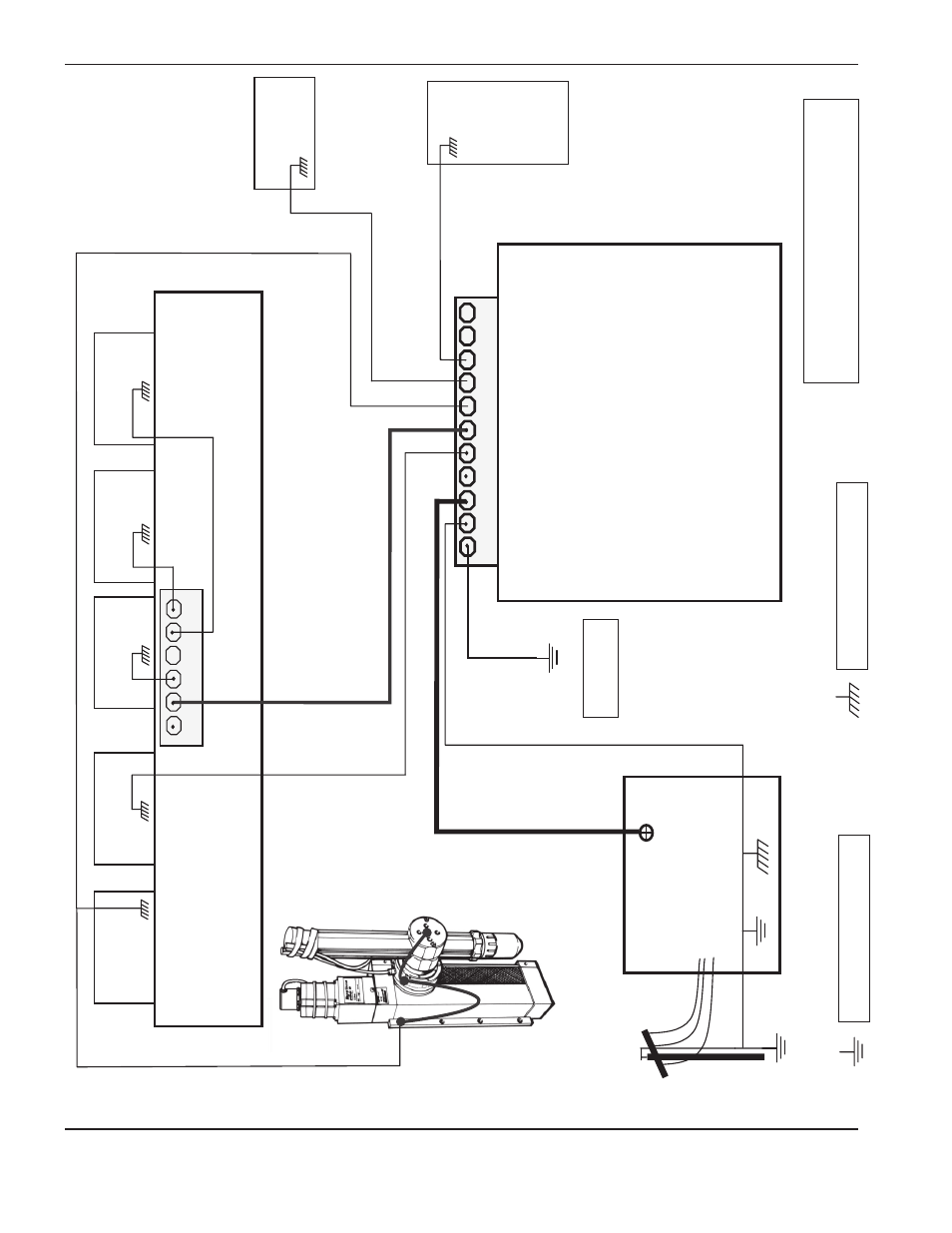

Schéma de mise à la terre
Portique
de découpe
Refroidisseur
(certains systèmes ne possèdent pas tous les composants illustrés)
