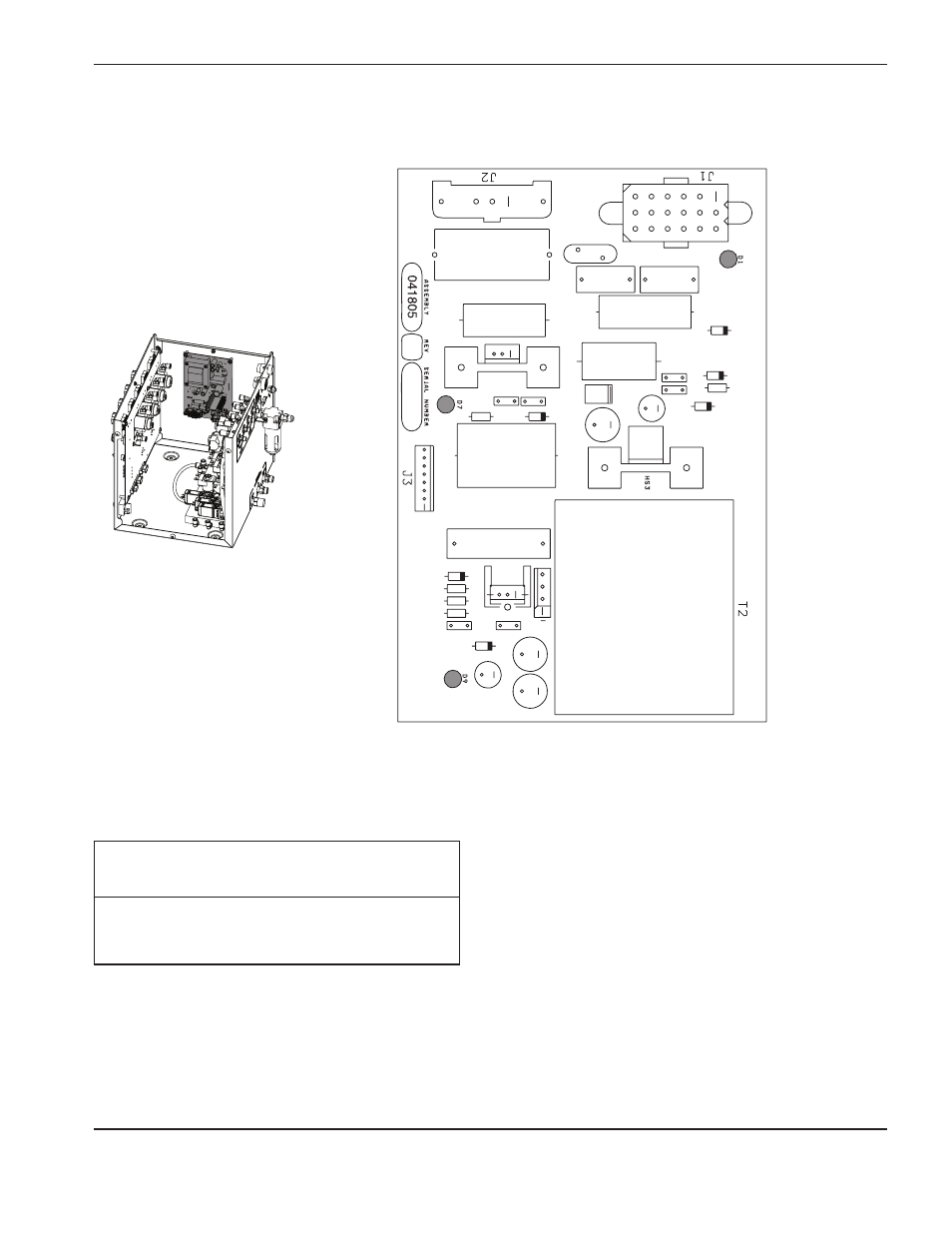

Circuit imprimé de distribution d’alimentation PCB1 de la console des gaz
Liste dEL du circuit imprimé de commande
de la console des gaz
DEL
Nom du signal
Couleur
D1
120 V c.a. (commuté)
Vert
D7
+ 5 V c.c.
Rouge
D9
+ 24 V c.c.
Rouge
