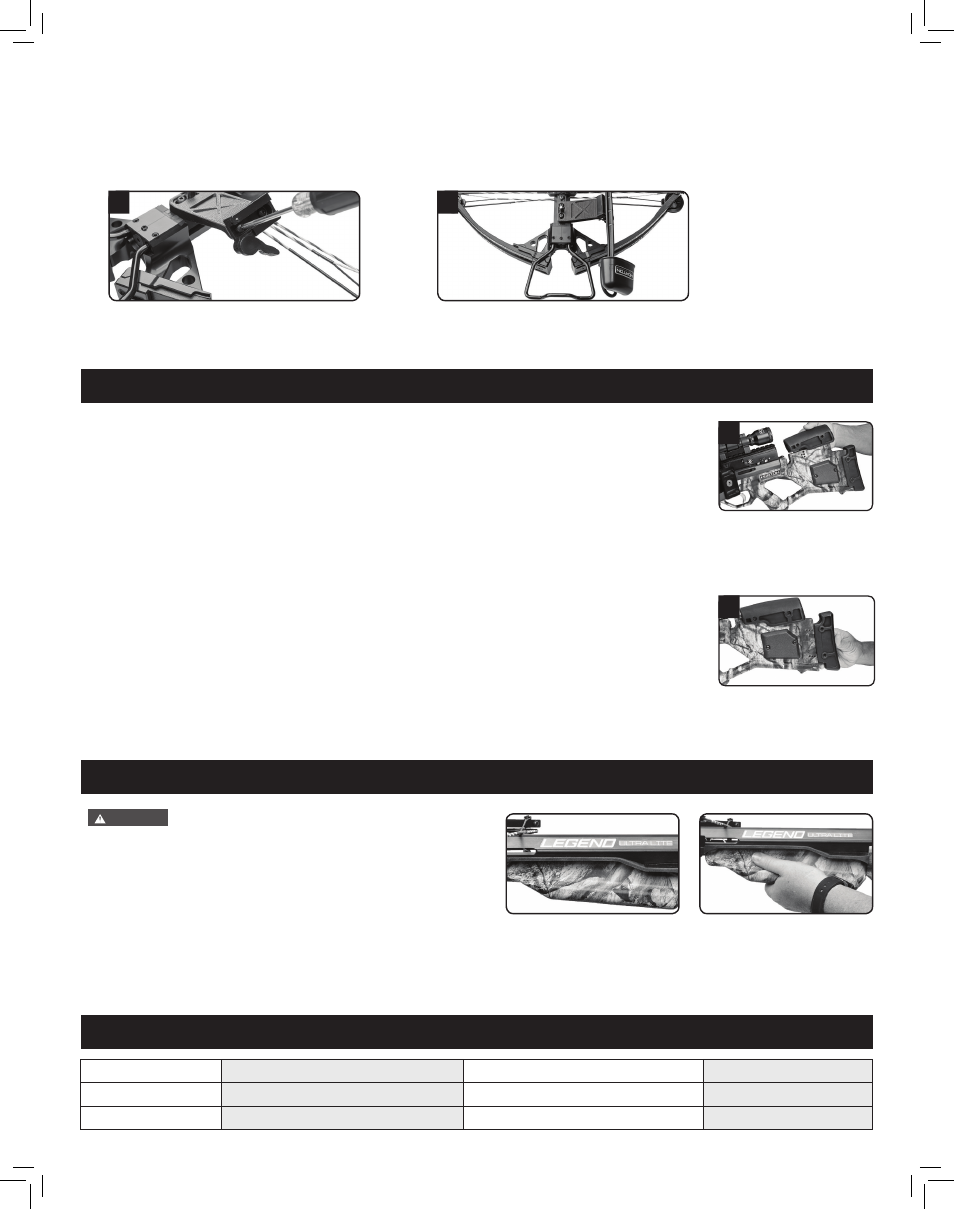

6. Installez le raccord démontable femelle avec levier sur le support de fixation du carquois en utilisant les deux vis Phillips à
tête cylindrique bombée et les écrous à frein élastique 7/16. Alignez l’extrémité ouverte avec le levier vers l’avant de
l’arbalète (photo 6).
7. Insérez le carquois avec le raccord mâle dans le raccord démontable femelle avec le levier et verrouillez-le en place.
(photo 7).
DANGER
7
Insérez le carquois « 3-Arrow Instant Detach »
dans le support femelle et serrez-le en place avec
le levier.
Numéro de pièce Longueur Matériels Torsion
Corde: HCA-11915 Corde: 34,0625 po Corde: DynaFLIGHT 97, 28 brins Corde: Pré-torsadé
Câbles: HCA-13015 Câbles: 23,0625 po, chape de 5 po Câbles: DynaFLIGHT 97, 28 brins Câbles: Pré-torsadés
3
Les ailes sont situées entre la
monture et le canon. Elles aident
à protéger le pouce, à empêcher
les blessures aux doigts et à
réduire le son.
Position des mains.
6
Installez le raccord démontable femelle.
1
Glissez la plaque de couche
sur les trous d’alignement
souhaités.
2
Glissez la plaque de couche
dans l’une des trois
positions fixes.
AJUSTEZ L’APPUI-JOUE ET LA PLAQUE DE COUCHE
Legend Ultra dispose d’un appui-joue, qui s’ajuste à l’une des sept positions fixes pour créer un
alignement idéal au niveau des yeux et d’une plaque de couche, qui s’adapte à l’une des trois
positions fixes pour correspondre parfaitement à la longueur de crosse du tireur.
Réglage de l’appui-joue:
1. Pour régler l’appui-joue, retirez les vis de l’épaule 3⁄16 po x 1/2 po avec une clé Allen 3⁄32 po.
2. Glissez l’appui-joue sur les trous d’alignement souhaités pour créer votre alignement idéal au
niveau des yeux (photo 1).
3. Replacez les vis lorsque le réglage est adapté à vos besoins.
Réglage de la plaque de couche:
1. Pour régler la plaque de couche en caoutchouc, retirez les vis de l’épaule 3⁄16 po x 1/2 po avec
une clé Allen 3⁄32 po.
2. Glissez la plaque de couche sur les trous d’alignement souhaités pour créer votre longueur de
crosse idéale (photo 2).
3. Replacez les vis une fois que vous avez la bonne longueur.
AILESDE SÉCURITÉ ET GARDE-MAIN
Gardez vos doigts sur le garde-main sous le câble
et le porte-flèche lorsque vous tirez avec votre arbalète. Sinon,
le câble de l’arc peut causer des blessures graves ou une
amputation lorsque vous appuyez sur la détente.
Legend Ultra Lite est dotée d’ailes de sécurité en caoutchouc,
qui sont conçues pour maintenir les doigts et le garde-main du
tireur sous le porte-flèche lors du tir. Les ailes sont situées
entre la monture et le canon.
CARACTÉRISTIQUES DES CÂBLES ET CORDES
