Horton Legend Ultra Lite - Manuel (Page 2)

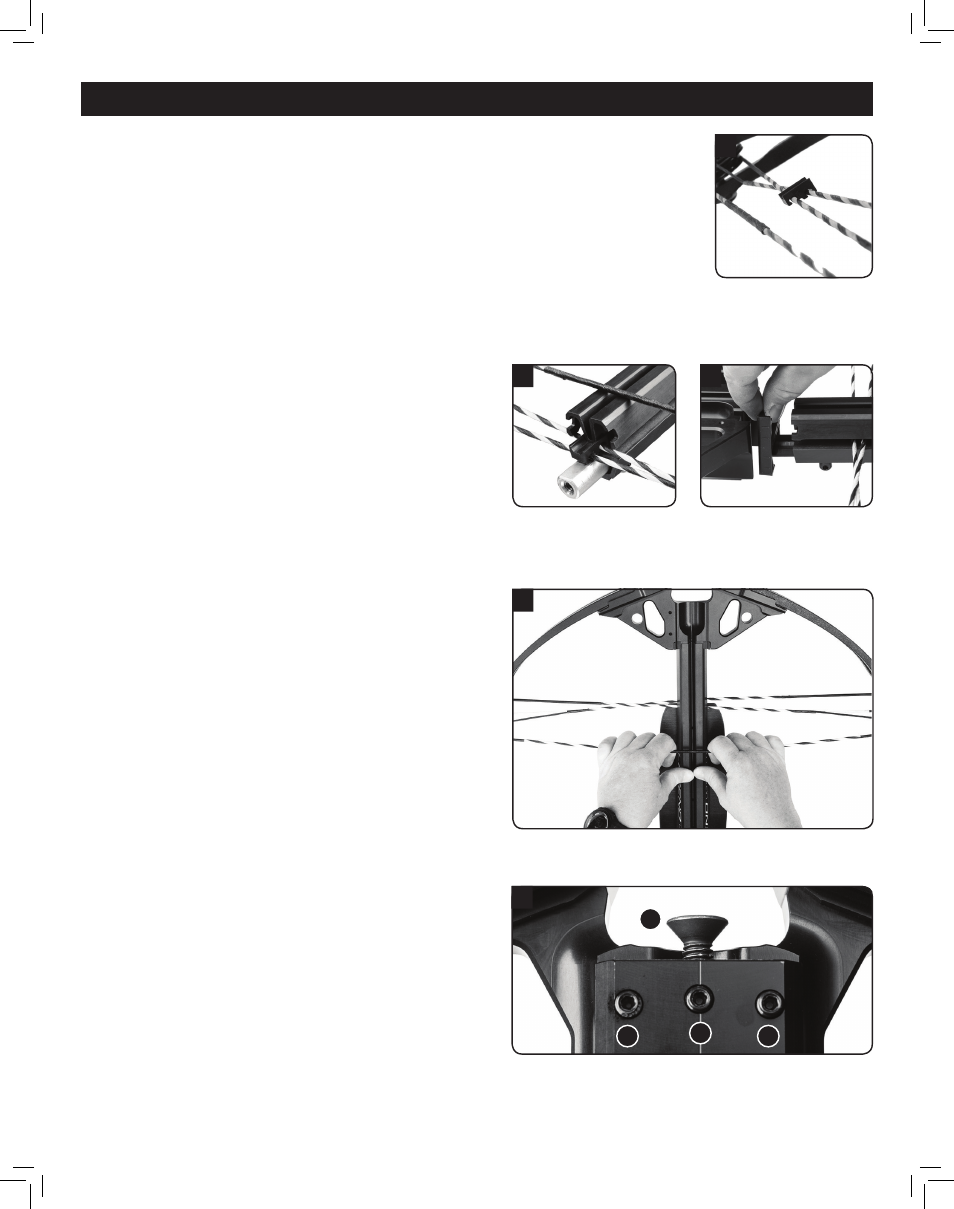

ÉTAPES D’ASSEMBLAGE
Fixez le support du câble aux câbles. Remarque: Ne fixez pas l’arc à la monture sans le support
du câble, car ceci pourrait entrainer des dommages au câble et il serait donc dangereux
de tirer l’arbalète.
• Lorsque vous regardez le côté du support du câble, avec son « réceptacle » (surface concave)
pointé vers le haut, vous remarquerez que l’une des deux encoches est positionnée plus
profondément dans le support du câble (plus près du « réceptacle ») que l’autre.
• Puisque les câbles se croisent, l’un repose sur l’autre. Le câble supérieur passe dans l’encoche
la plus profonde du support du câble et le câble inférieur passe dans l’encoche la moins
profonde (photo 2), permettant au support du câble de maintenir une position relativement
nivelée sur les deux câbles.
• Avant de glisser le support du câble dans la fente du câble
du canon, appliquez une petite quantité de cire, comme
« Horton’s String Wax and Conditioner » (HCA-11015-H)
dans le « réceptacle » (surface concave) ou sur le support
du câble (la section qui entre en contact avec le dessous de la
rayure de vol de flèche du canon).
2. Fixez l’arc à la monture comme suit :
• Placez la corde de l’arc au-dessus du porte-flèche du canon
lorsque vous insérez le support du câble (côté concave vers
le haut) et les câbles dans la fente du câble du canon.
La rainure concave du support du câble (« réceptacle »)
devrait entrer en contact avec le dessous de la rayure de vol
de flèche du canon (photo 3).
• Assurez-vous que le VIBRA-CUSH préinstallé est en place
avec le côté découpé faisant face au canon (photo 4).
• Tirez l’assemblage de l’arc vers la détente jusqu’à ce que la
barre de localisation verticale, faisant saillie à l’avant du
canon et dans le VIBRA-CUSH, entre en contact avec le trou
dans la barre. Assurez-vous de ne pas tordre ou secouer
l’arc de façon à ce que les câbles entrent en contact avec les
bords légèrement pointus de la fente du câble du canon.
Vous ne voulez pas couper les brins du câble. Tirer la corde
légèrement vers le haut et l’arrière peut vous aider à
positionner l’arc dans la monture (photo 5).
• Après vous être assuré que la vis de blocage du boulon
d’assemblage principal est desserrée, insérez le boulon
d’assemblage principal. Utilisez votre main libre pour soulever
le câble du canon (parfois, jusqu’à un pouce) jusqu’à ce que le
trou de la barre et le trou du boulon d’assemblage dans la
barre soient parfaitement alignés. Puis, serrez manuellement
le boulon au moins quelques tours.
• Terminez le serrage du boulon à l’aide de votre clé Allen
tout en continuant à soulever le câble du canon (photo 6).
Si l’alignement est correct, vous ne rencontrerez
aucune difficulté. Ne pas utiliser de barre lors du serrage du
boulon d’assemblage principal.
3
Le câble de l’arc repose sur le
porte-flèche du canon alors que
le support du câble et le câble
glissent dans la fente du câble.
4
VIBRA-CUSH se trouve entre la
barre et le canon, sur le côté
faisant face au canon.
5
Tirez la corde légèrement vers le haut et l’arrière pour
positionner l’arc.
6
1. Boulon d’assemblage principal
2. Vis du boulon d’assemblage principal
3. Vis de l’étrier
1
3 3 2
2
Assurez-vous que vos câbles
passent dans les fentes
correctes de votre support
du câble.
1
