• p17
Options de l’écran
Dans le menu principal, appuyez sur la touche «OPTION» permettra
d’accéder à des options suivantes (Fig. 13).
Serial Port and Intvl
Ethernet
Date/Time
Diagnostics
Clear all protocols
Serial Number
Serial Port
Le port série définit la vitesse à laquelle les données sont envoyées ou
reçues par un périphérique externe. La vitesse de transmission peut
être réglée à 9600, 38400 ou 57600, à 38400 étant la valeur par
défaut. La vitesse de transmission doit correspondre le taux de décla-
ration des données de l’appareil externe (port de l’ordinateur ou une
imprimante série).
Intvl
L’intervalle de temps entre les points de données envoyés à un dispo-
sitif externe de réception. Le IEF100 enregistre en interne les points
de données toutes les minutes. Lors du téléchargement des données,
l’intervalle entre les points de données peut être changé de 1 à 15
minutes. L’intervalle par défaut est de 5 minutes. Pour de longs
parcours, il peut être souhaitable d’avoir des points de données moins,
et donc d’utiliser des valeurs plus élevées pour l’intervalle.
Ethernet
La connexion Ethernet est déterminé automatiquement. «NO
CONNECTION» sera affiché jusqu’à ce qu’un câble Ethernet est
branché sur le port. Une fois une connexion LAN active est établie, le
serveur local attribuer une adresse IP qui sera affichée dans le format
XXX.XXX.XXX.XXX. Ce processus prend habituellement environ
10 secondes.
Remarque: Lorsque l’écran d’options est
accessible, le IEF100 va d’abord vérifier
pour voir si il ya une connexion ethernet.
Le IEF100 est inaccessible jusqu’à ce
que la vérification est terminée (environ
10 secondes). Les mots «CHECKING
ETHERNET» clignote jusqu’à ce que la
vérification est terminée.

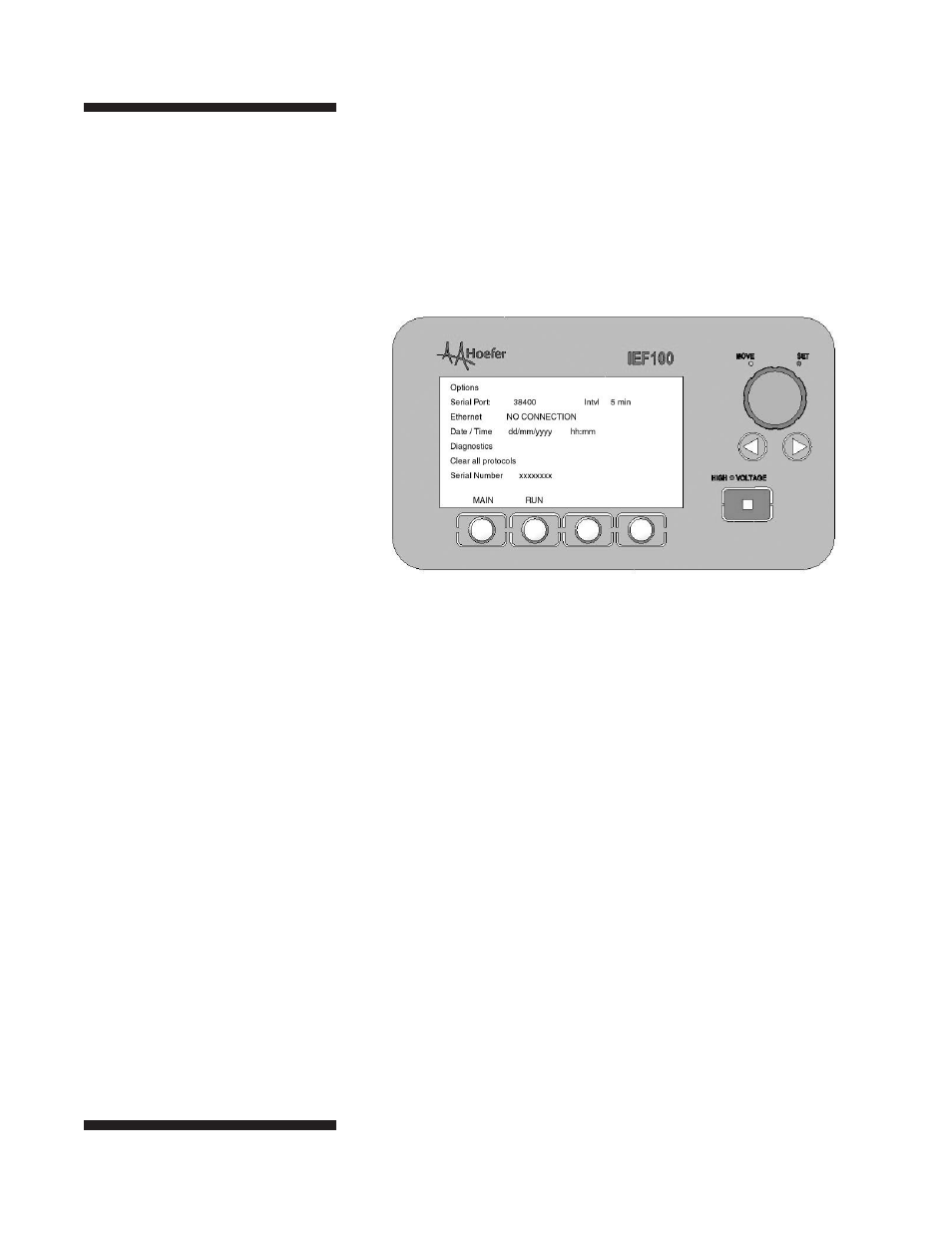

Fig. 13. Options de l’écran.
