Voyant de charge

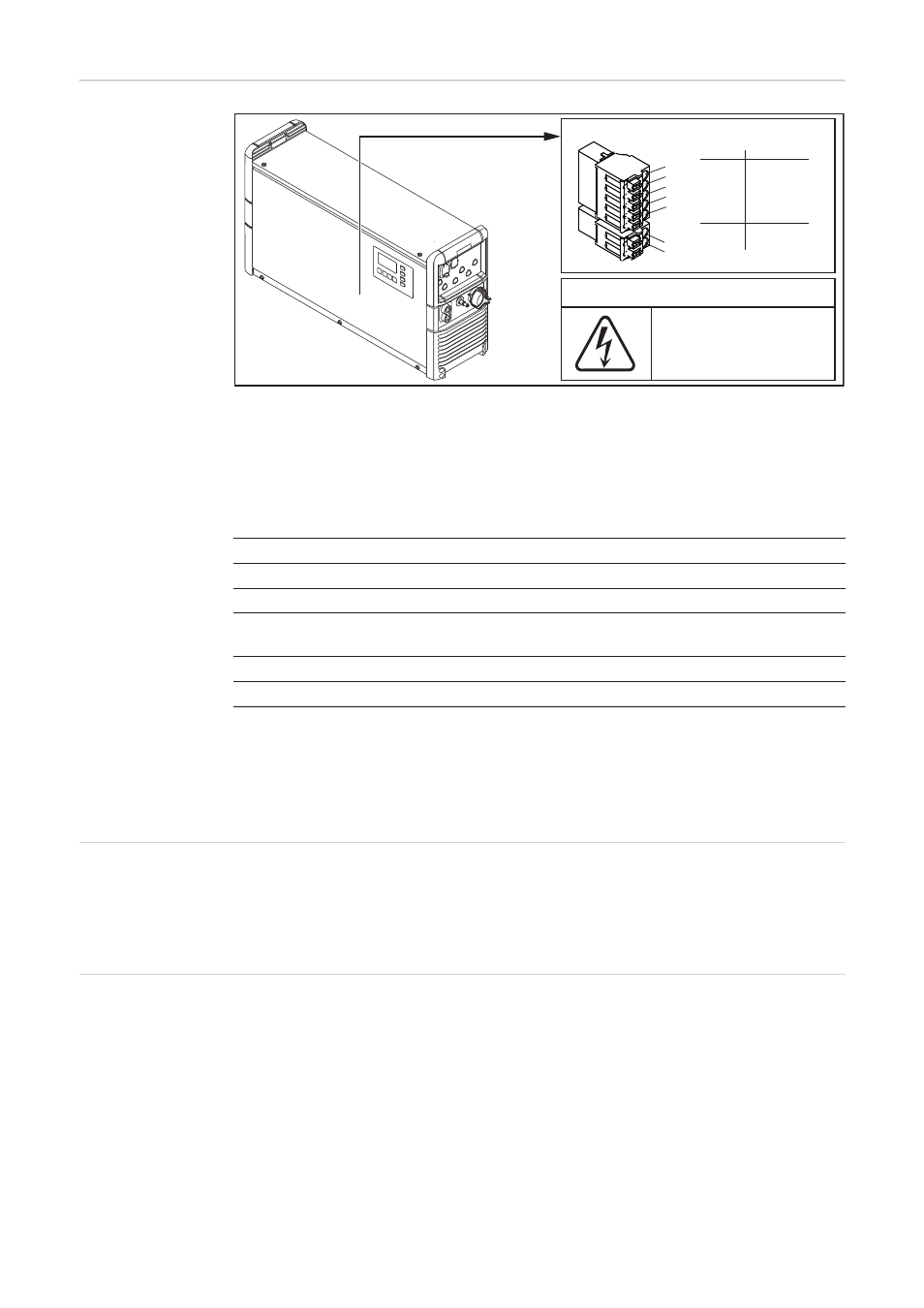

Conformément à l'illustration, des témoins lumineux adaptés peuvent être raccordés aux
connecteurs à l'intérieur de l'appareil afin d'afficher l'état de charge ou l'état de fonctionne-
ment du chargeur de batterie. La plage de tension de chaque témoin lumineux doit être de
12 V, la somme du courant absorbé par toutes les lampes ne doit pas excéder 0,5 A. Les
connecteurs (1) à (5) visibles dans l'illustration sont affectés comme suit, la couleur de
lampe indiquée étant recommandée :
Si le réglage RVB (ruban lumineux DEL) est sélectionné dans le menu, le connecteur 3
(jaune - YELLOW) n'est pas pris en charge. Le réglage normal (témoin lumineux conven-
tionnel) ou RVB (ruban lumineux DEL) est expliqué au paragraphe « Fonctions
supplémentaires » du chapitre « Affichage » pour la fonction « Témoin externe »
(« External lamp »).
Charge en fonc-
tion de la tempé-
rature L'option Charge en fonction de la température régule toujours la tension de charge en fonc-
tion de la température actuelle de la batterie. La durée de vie de la batterie est ainsi pro-
longée de manière significative, en particulier en cas d'utilisation dans des chambres
froides.
Carte relais La carte relais en option permet l'évaluation externe des conditions de fonctionnement du
chargeur de batterie et de l'état de charge des batteries connectées. De plus, l'alimentation
d'un ou de plusieurs récepteurs externes avec une tension alternative de 230 V est pos-
sible. Pour cela, il est indispensable d'avoir à disposition un conducteur neutre dans le ré-
seau électrique. Une explication concernant la configuration des sorties de la carte relais
se trouve dans les instructions de service du chargeur de batterie : chapitre
« Indications », paragraphe « Fonctions supplémentaires ».
Des informations détaillées relatives à la carte relais figurent dans la notice livrée avec l'op-
tion carte relais.
Connecteur Fonction Couleur
(1) Alimentation 12 V
(2) La charge de la batterie est terminée vert
(3) Allumé : la batterie est en charge
Clignote : la charge est interrompue jaune
(4) Une erreur est survenue (erreur globale) rouge
(5) La batterie est déjà refroidie et prête à l'emploi bleu
(4)
(5)
(+)
( - )
(1)
(2)
(3)
RCS 3.0 Lights
1
2
3
4 12V
GREEN
YELLOW
RED
BLUE
+/-
Temp. Sensor
Ext. Start/Stop
