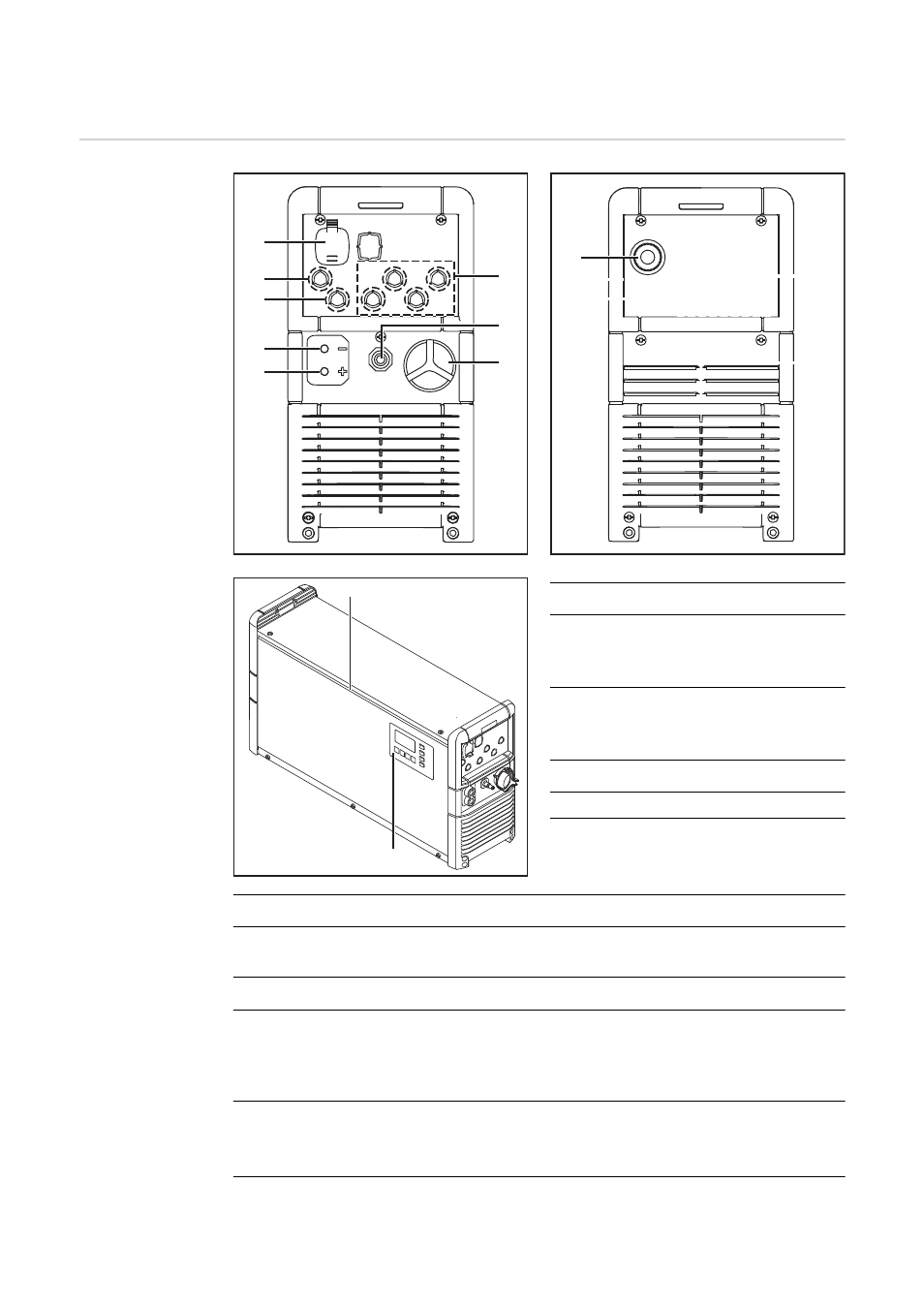

Éléments de commande et connexions
Éléments de com-
mande et rac-
cords
N°
Fonction
(1)
Position pour l'option Recircula-
tion interne de l'électrolyte
Sortie d'air comprimé
(2)
Position pour l'option Recircula-
tion interne de l'électrolyte
Aspiration d'air avec filtre à air (12)
(3)
Câble de chargement (+)
(4)
Câble de chargement (-)
N°
Fonction
(5)
Position pour l'option Arrêt-Démarrage externe ou l'option Charge en fonc-
tion de la température
(6)
Position pour les options Affichage à distance ou Témoin lumineux 12 V
(7)
Connexion USB
La connexion USB prend en charge une mise à jour de l'appareil et la consignation
des paramètres de charge durant le process de charge par clé USB. Un courant
électrique de 0,5 A max. est disponible.
(8)
Position pour les options conditionnées par le relais
(p. ex. Aquamatic)
Des informations plus détaillées figurent au chapitre « Options ».
(9)
Câble secteur
(3)
(4)
(5)
(6)
(2)
(8)
(1)
(7)
(9)
(10)
(11)
