Gas Flow Analyzer
Branchement du produit
19
Configuration pour les gaz sous haute
pression
Le produit compense automatiquement la pression du gaz
dans le canal de flux jusqu'à 150 mbar. Utilisez le port de
haute pression comme indiqué à la figure 16 pour les
pressions supérieures à 150 mbar.
 Attention !
Afin d'éviter d'endommager le produit, veillez à
ne pas appliquer une pression supérieure à
800 mbar au port du canal des voies aériennes.
Dans le canal de flux, le produit est réglé pour une
pression maximale de 150 mbar. Lorsque le port de haute
pression est utilisé, le produit est réglé pour une pression
maximale de 300 mbar.

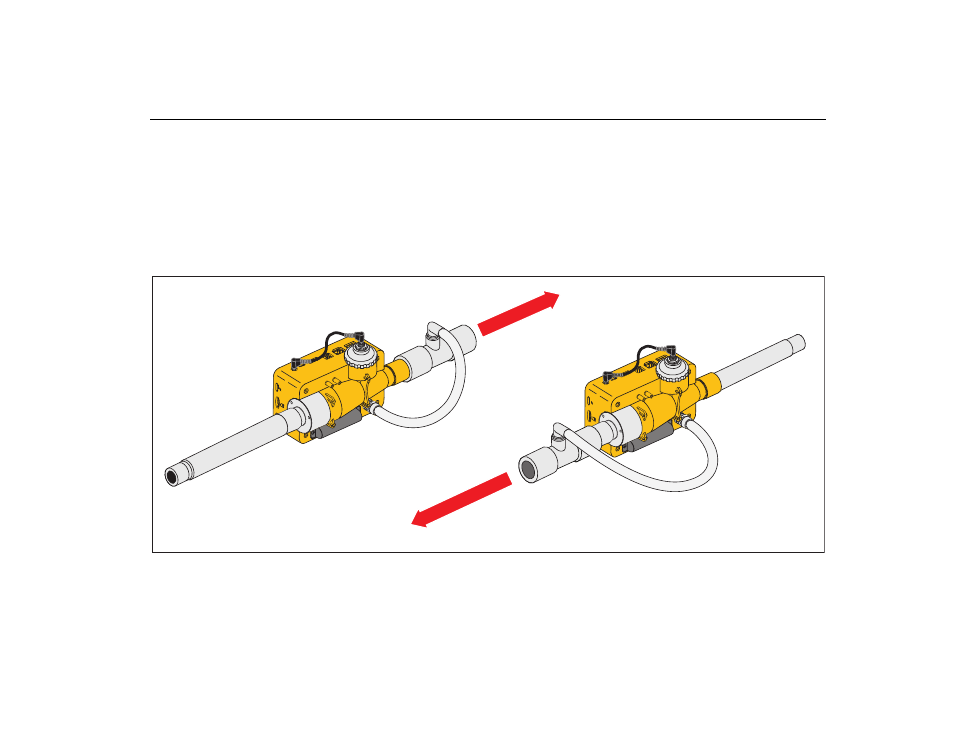

Direction du flux
Direction du flux
gyp051.eps
Figure 16. Branchements pour haute pression
