Fluke Biomedical VT305 - Manuel (Page 23)

Gas Flow Analyzer
Interfaces électriques
9
Interfaces électriques
Le produit est doté de six interfaces électriques. Le tableau 4 répertorie les interfaces électriques et fait référence à la
figure 6.
GND
V IN
Entrée de déclenchement
SORTIE analogique 2
SORTIE analogique 1
TxD (sortie)
RxD (Entrée)
N.C.
GND
1
2
3
6
7
4
5
gyp011.eps

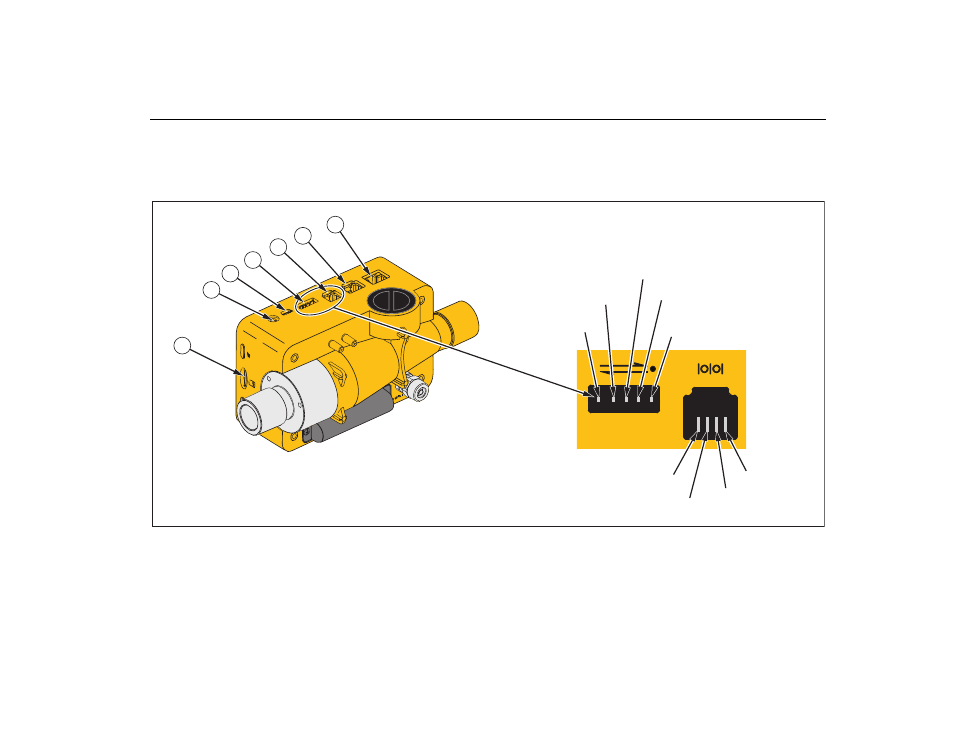

Figure 6. Interfaces électriques
