ESA615
Mode d'emploi
60
Mesure de courant
Le produit peut effectuer des mesures de courant CC seul,
CA seul et CA/CC jusqu'à un maximum de 10 mA. Pour
effectuer une mesure du courant :
1. Appuyer sur la touche programmable Fuite du menu
Point à point.
2. Avec  ou , sélectionner un des modes de mesure
ca seul, cc seul ou ca+ccCC seul, CA seul ou CA/C.
3. Brancher les cordons de mesure sur les jacks
ROUGE (V/ Ω /A ) et NOIR.
4. Placer les cordons entre les deux points de circulation
du courant inconnu, et relever la mesure affichée à
l'écran.
Simulation de formes d'onde d'ECG
Le produit peut appliquer différentes formes d'onde sur les
bornes de branchement des pièces appliquées. Ces
signaux permettent de vérifier les caractéristiques de
performance des moniteurs ECG et des imprimantes sur
bandes ECG. Consulter la figure pour les branchements
entre le produit et un moniteur ECG. Pour les moniteurs à
connecteurs à pince, insérer l'adaptateur BJ2ECG dans
les connecteurs en haut du produit et brancher les
cordons du moniteur aux connecteurs à pince sur
l'adaptateur.
Remarque
Si le moniteur/interpréteur ECG utilise des prises
banane plutôt que des pinces, utiliser l'adaptateur
banane universel en option pour le branchement
sur le produit.
Pour accéder au menu Simulation onde ECG présenté sur
la Figure , appuyer sur . Dans ce menu, la touche F1
permet de sélectionner différentes formes d'ondes ; la
touche F2 de sélectionner le taux et la fréquence de la
forme d'onde.

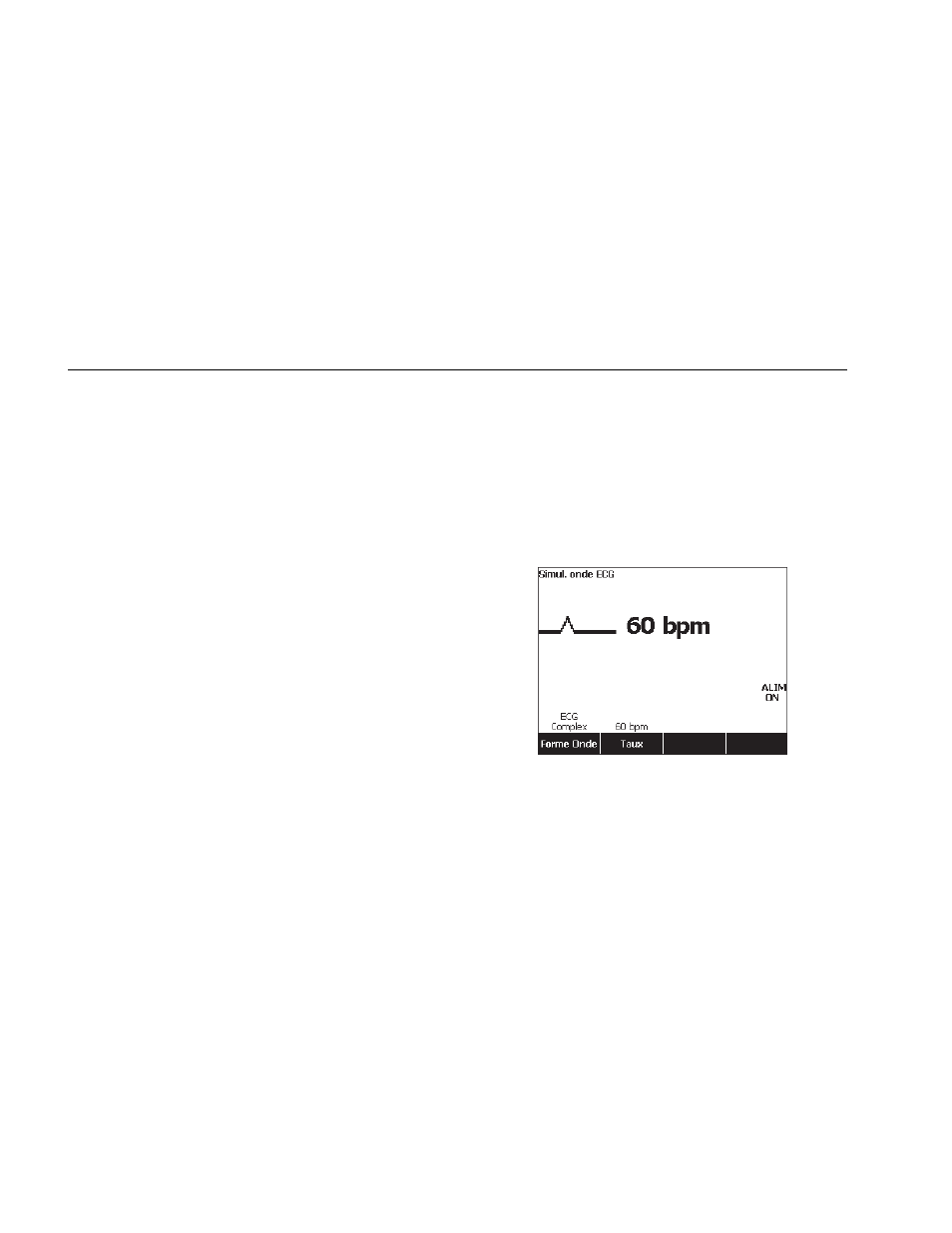

Figure 35. Menu de simulation de la forme d'onde ECG
Pour envoyer en sortie une des formes d'onde prédéfinies,
appuyer sur la touche programmable Forme onde. Une
boîte de défilement munie de  apparaît au-dessus de la
touche de fonction. Utilisez  ou  pour faire défiler les
différentes formes d'ondes.
