Electrical Safety Analyzer
Raccordement d'un DUT au produit
11
Le produit est prévu pour une alimentation monophasée,
reliée à la terre. Il n'est pas destiné à être utilisé en
configuration biphasée, triphasée ou déphasée. Il peut
être utilisé avec tout système d'alimentation fournissant
les tensions monophasées correctes relié à la terre, ou
isolé.
Utiliser le câble d'alimentation correspondant à
l'alimentation du réseau de votre pays, qui ne doit pas
être supérieure aux valeurs nominales de tension ou de
puissance du produit. Brancher le câble au connecteur
d'entrée d'alimentation puis sur la prise secteur.
Raccordement d'un DUT au produit
Vous pouvez raccorder un appareil testé (DUT) de
différentes façons pour une vérification complète de
sécurité électrique. La figure présente l'appareil testé
raccordé à la prise de test, aux bornes des parties
appliquées avec un branchement distinct vers l'enveloppe
ou la prise de terre de protection de l’appareil testé.
Allumage du produit
Remarque
Pour vous assurer que l'indicateur de tension
élevée fonctionne, vérifier qu'il s'allume à
l'allumage de l'appareil.
Appuyer sur l'interrupteur d'alimentation du panneau de
gauche en maintenant enfoncé le côté « I » de
l’interrupteur. Le produit effectue une série
d'autodiagnostics puis affiche le message de la figure
lorsque l'autodiagnostic s'est terminé correctement.

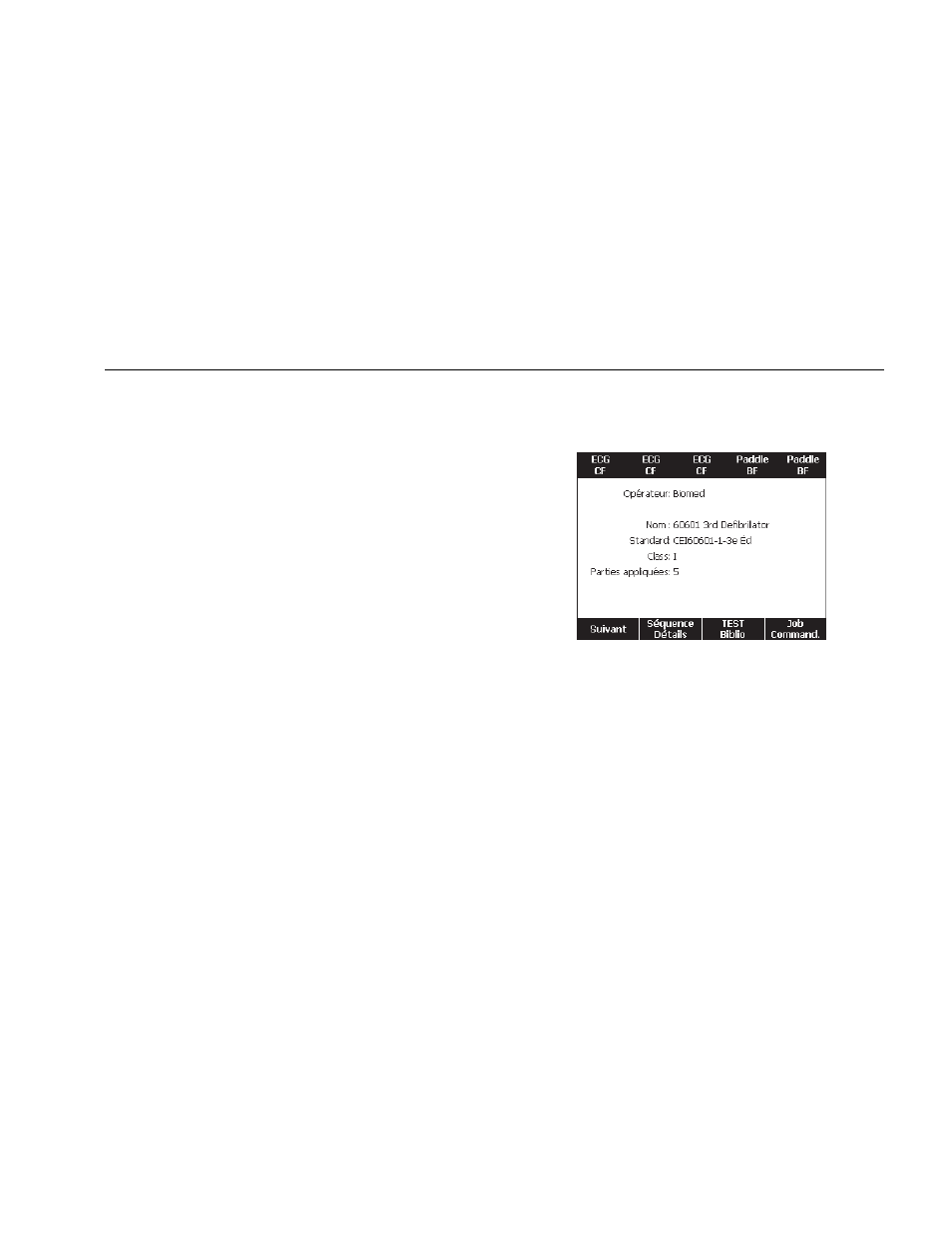

Figure 4. Produit prêt à fonctionner
