MANUEL D’UTILISATION ME Palier huile FRANCAIS 71558073 - 02/13
Page 20 de 40
flowserve.com

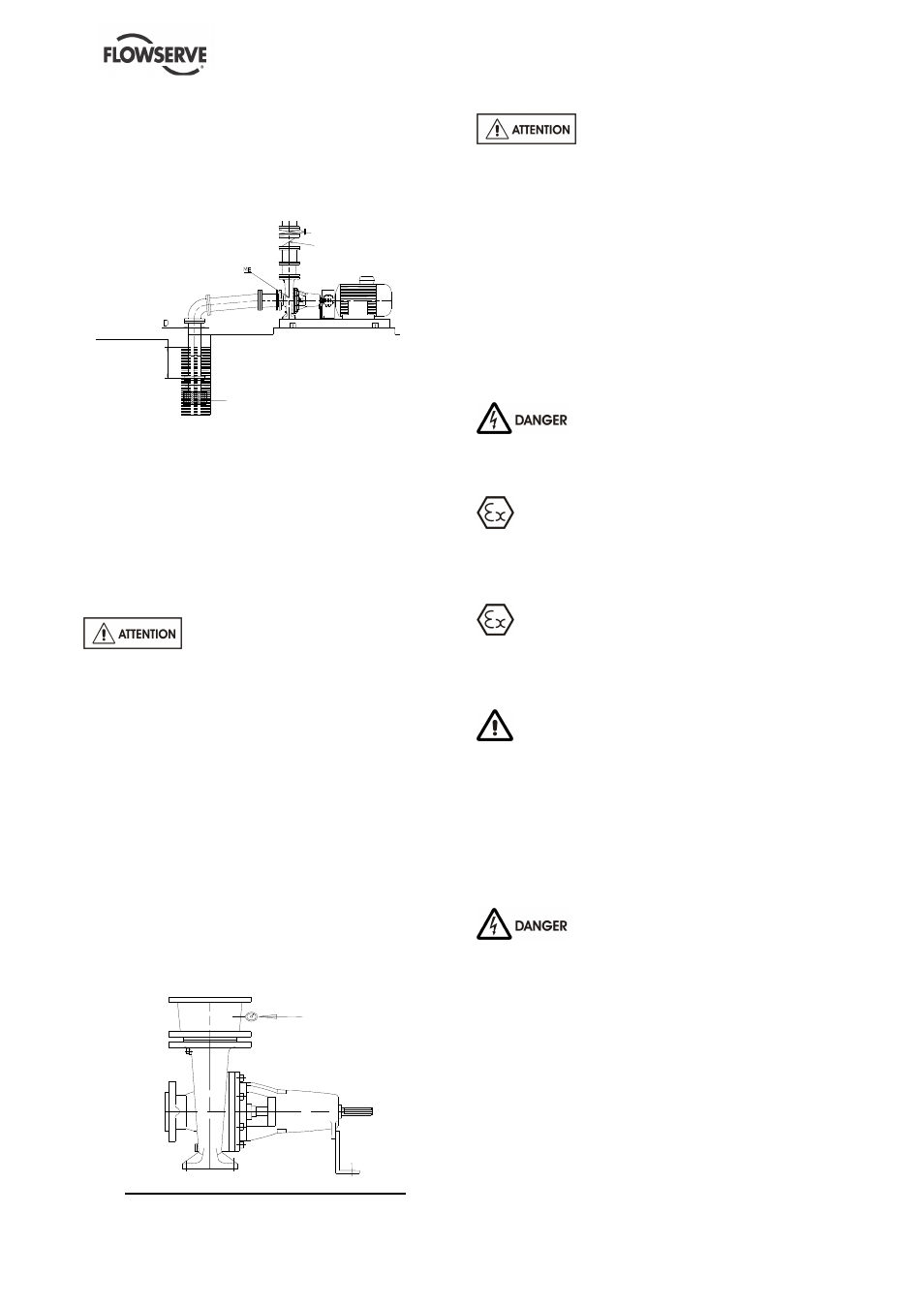

4.5.2.2 Conception de la conduite d'aspiration,
pompe en aspiration
La conduite d'aspiration doit être la plus courte et la
plus directe possible, ne jamais monter un coude
directement sur la bride d'aspiration de la pompe.
I : immersion
suffisante
Clapet-crépine
Vanne
Clapet de
retenue
I
≥
3 x D
a) Eviter des coudes brusques ou des
rétrécissements abrupts. Utiliser des
convergents
≤
20° (angle total) à génératrice
supérieure horizontale.
b) Effectuer un traçage des tuyauteries en pente
montante vers la pompe évitant impérativement
des points hauts.
c) Si un clapet de pied est nécessaire, ne pas le
surdimensionner car il engendrerait des
pulsations de pression (battement du clapet).
Ne pas serrer les brides avant le
contrôle final (voir
§ 4.5.4).
4.5.3 Tuyauterie de refoulement
4.5.3.1 Conception de la conduite de refoulement
a) Si la conduite de refoulement possède un
divergent, l'angle total de celui-ci sera compris
entre 7° et 12°.
b) Monter la vanne de refoulement après le clapet
de non retour dans le sens de l'écoulement.
Le clapet de non retour sera installé dans la
tuyauterie de refoulement pour protéger la pompe
des surpressions éventuelles et éviter le dévirage de
celle-ci lors de l'arrêt.
Si nécessaire, un manomètre de contrôle peut être
raccordé sur la tuyauterie.
M a n o m è tr e
d e c o n tr ô le
Installation du manomètre de contrôle
Ne pas serrer les brides avant le
contrôle final (voir
§ 4.5.4).
4.5.4 Contrôle final
a) Contrôler le serrage des boulons d'ancrage. Les
resserrer si nécessaire.
b) Contrôler que les obturateurs sur les brides
d’aspiration et de refoulement soient bien
enlevés.
c) Contrôler le parallélisme et la concordance des
trous des brides de la tuyauterie avec celles de
la pompe.
d) Serrer les brides d’aspiration et de refoulement.
4.6 Branchements électriques
Les branchements électriques ainsi
que les mises à la terre seront réalisés par un
électricien qualifié, conformément à la
réglementation locale en vigueur.
Il est important de bien connaître la DIRECTIVE
EUROPEENNE sur les zones potentiellement
explosives pour lesquelles le respect de la norme
IEC60079-14 est une exigence supplémentaire pour
l'établissement des connexions électriques.
Evitez toute surcharge mécanique,
hydraulique ou électrique en utilisant des bras de
commande d'arrêt automatique en cas de surcharge
moteur, ou un contrôleur d'intensité, puis effectuez
un contrôle de vibration de routine.
Il est important de bien connaître la
DIRECTIVE EUROPEENNE sur la compatibilité
électromagnétique au moment du câblage et de
l'installation de l'équipement sur le site. On doit
s'assurer que les techniques utilisées au cours du
câblage et de l'installation n'augmentent pas les
émissions électromagnétiques ou ne diminuent pas
l'immunité électromagnétique de l'équipement, des
câbles ou des équipements connectés. En cas de
doute, contacter Flowserve pour demander conseil.
Le moteur doit être couplé
conformément aux instructions du constructeur
(normalement à l'intérieur de la boîte à bornes).
L'installation comportera tous les dispositifs de
sécurité appropriés, tels que relais de protection
thermiques, de surintensité, de courant de fuites et
autres... La plaque signalétique doit être vérifiée
pour s'assurer que l'alimentation correspond bien à
la puissance du moteur.
Un dispositif permettant un arrêt d'urgence doit être
installé.
