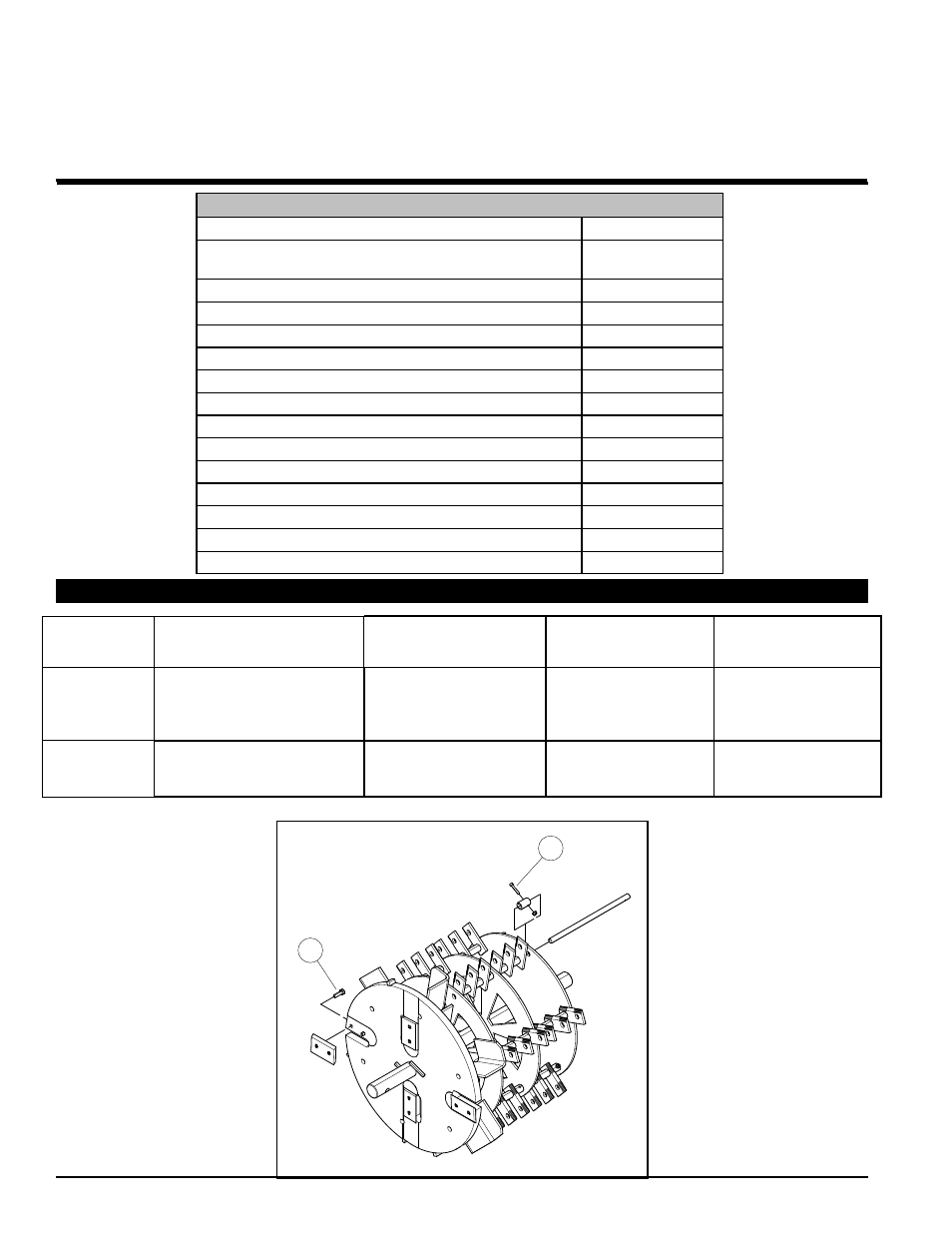

22 DÉCHIQUETEUSE/BROYEUSE/SOUFFLEUSE 5 PO
Partie
CARACTÉRISTIQUES
7
CONTRAINTES DE SERRAGE
SC5720B
DESCRIPTION Metric
DIMENSIONS HORS TOUT
233cm X 131cm X
233cm
POIDS HORS TOUT 422 kg
CAPACITÉ MAX DE LA DECHIQUETEUSE 12.7cm
ENCLUME DE DECHIQUETEUSE 4
CAPACITÉ MAX DE BROYEUR 2 cm
COTEAU BROYEUR 36
VITESSE DE DISQUE 2000 RPM
TAILLE DE DISQUE 46 cm
POIDS DE DISQUE 54.9 kg
TYPE D'ENTRAINEMENT BELT
TAILLE DE COURROIE 2RB40
DIMENSION DES PNEUS 5.3 -12
MOTEUR 720cc SUBARU
CAPACITE RESERVOIR A CARBURANT 34.1 liters
A
B
EMPLACEMENT
SUR LE
DIAGRAMME
EMPLACEMENT SUR LA
MACHINE
DESCRIPTION DE LA
VISSERIE
COUPLE DE SERRAGE
(FILETAGE UNIFIÉ –
POUCES)
COUPLE DE SERRAGE
(UNITÉS MÉTRIQUES)
A
SUR LA PLAQUE DU ROTOR,
BOULONS DE MONTAGE
DES LAMES
BOULON HEXAGONAL
DE 5/16 x 1 po
CATÉGORIE 8
BOULONS (QTÉ : 8)
25 lb-pi 34 Nm
B
SUR LES ARBRES DES
LAMES DE COUPE DU
ROTOR
VIS 10-24 X 1 1/8 po (QTÉ
: 6)
36 lb-pi 4 Nm
