6 DÉCHIQUETEUSE/BROYEUSE/SOUFFLEUSE 5 PO
Partie
ASSEMBLAGE
2
2.1 FIXATION DES ROUES DE LA RE-
MORQUE
1. Maintenez une des roues contre un des moyeux et
alignez les trous des boulons de roue sur les goujons
du moyeu.
2. Vissez les écrous de roue sur les goujons et serrez-
les à un couple de 75 lb-pi. Procédez au serrage des
boulons de roue suivant une configuration en croix.
3. Procédez de même avec l'autre roue.
2.2 FIXATION DE L’ATTELAGE DE LA RE-
MORQUE
2.3 FIXATION DE LA GOULOTTE DE LA
DÉCHIQUETEUSE
1. Utilisez un support ou un treuil pour maintenir la goulotte
de la déchiqueteuse en place sur le châssis.
2. Montez la goulotte sur le corps de la déchiqueteuse à
l’aide de six boulons de carrosserie de 3/8 x 1 po et
d’écrous Nylock.

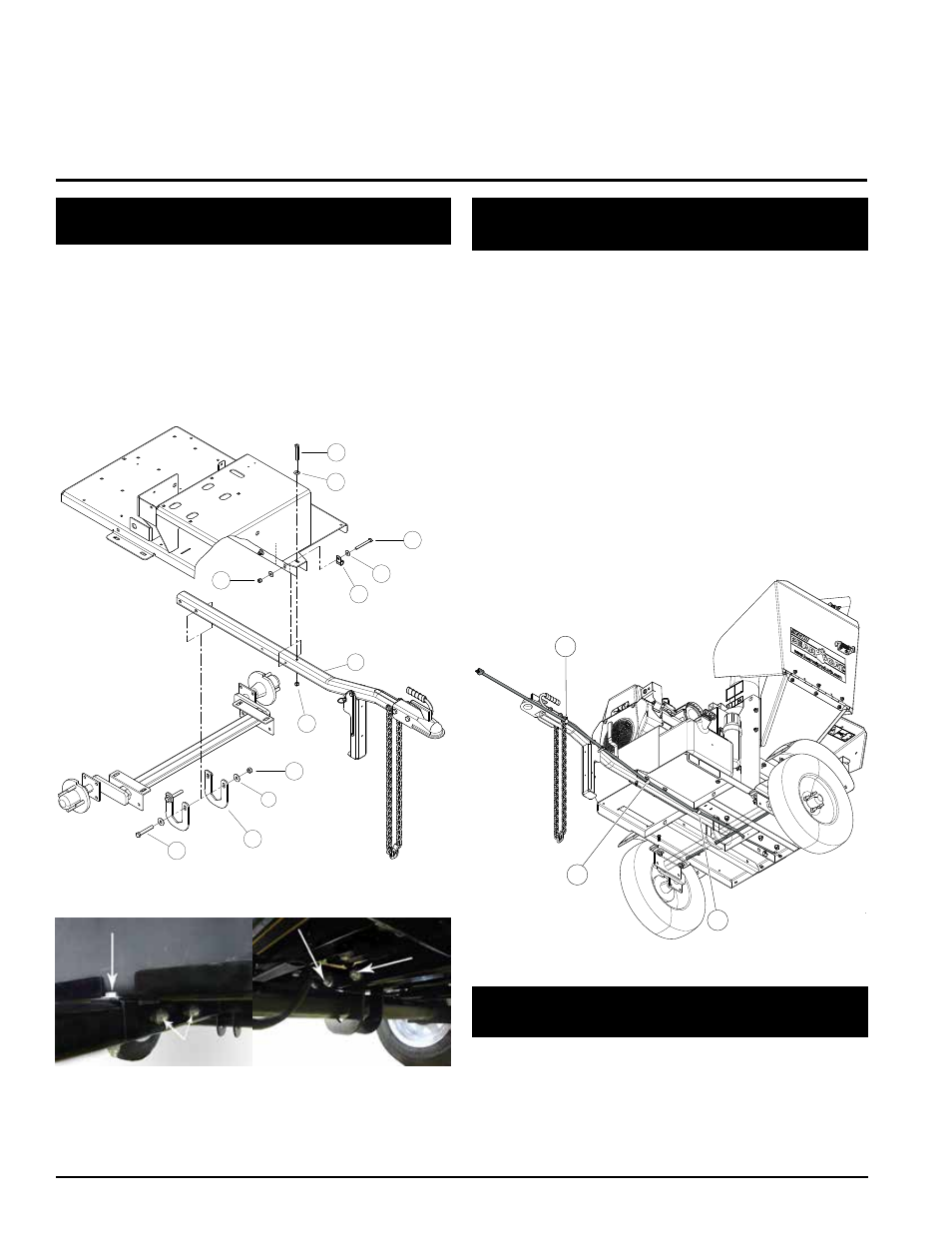

Figure 2.1, Non conforme aux normas de CE Modèle présenté
Figure 2.3, Harnais de routage (Conforme CE représenté)
8
8
8
Figure 2.2, Hitch attachment locations
10
7
5
9
4
2
2
8
6
3
3
1
1. Fixez d’abord la barre d’attelage (10) sur la glissière
de l’attelage au bas du plateau de la remorque à l’aide
de deux boulons de 3/8 x 3 1/4 po (1), de rondelles (2)
et d’écrous Nylock (3) et une boulon de 3/8 x 3 po (4),
deux rondelle (2) et d’écrou Nylock (3) (figure 2.1).
2. REMARQUE: trois colliers enrobé (8) sera utilisé pour
le montage et l’acheminement du faisceau de câbles
(figure 2.1 et 2.3). Placez le faisceau de câbles dans
le serre-câble avant de fixer ce dernier sur le boulons.
Voir la figure 2.1 et 2.3 pour l’emplacement du serre-
câble et les détails de montage.
3. Placez ensuite les deux plaques d’attelage (5) par-
dessus l’essieu et fixez-les à la barre d’attelage à l’aide
de deux boulons de 1/2 x 3 1/4 po (6), quatre rondelles
(7) et deux d’écrous Centerlock (9), comme l’indique
la figure 2.1 et 2.2.
